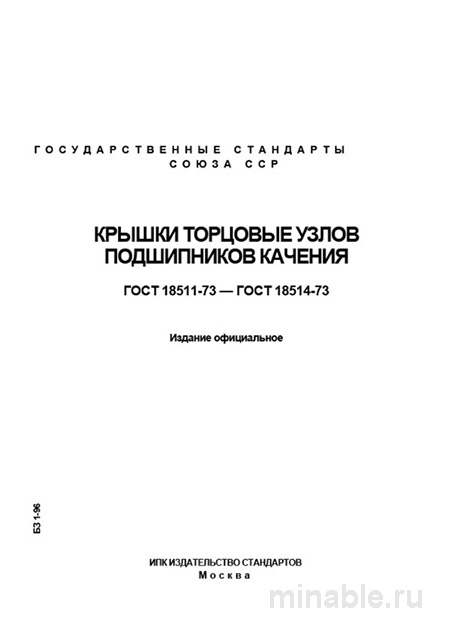

Обзор ГОСТ 18511-73: Глухие торцовые крышки в машиностроительном производстве
В современном машиностроении, несмотря на внедрение новых нормативных документов и использование зарубежной технической документации, стандарты, разработанные в Советском Союзе, сохраняют свою актуальность. Одним из таких значимых стандартов является ГОСТ 18511-73 "Крышки торцовые глухие. Конструкция и размеры". Этот нормативный документ, несмотря на его возраст, широко применяется на предприятиях по всей стране.
Цели и область применения стандарта
Настоящий стандарт регламентирует требования к конструкции и размерам глухих торцовых крышек, предназначенных для герметизации внутренних полостей машин и механизмов. Данные крышки предотвращают проникновение пыли, влаги и других инородных тел, а также обеспечивают удержание смазочных материалов внутри. Они широко используются в тяжелом машиностроении, включая редукторы, коробки передач и другие узлы.
Конструктивные особенности крышек
Стандарт предусматривает несколько типоразмеров крышек, что обеспечивает их универсальность и возможность применения в различных условиях. Конструкция крышек может быть выполнена методом штамповки или токарной обработки, с цилиндрическим основанием и фланцем. Крышки подразделяются на два основных типа:
-
Без крепежных отверстий: крепление осуществляется за счет плотного прилегания к корпусу механизма, возможно дополнительное фиксирование с помощью винта.
-
С крепежными отверстиями: крепление осуществляется с использованием винтов, проходящих через отверстия во фланцевой части.
Основные геометрические параметры крышек включают наружный диаметр, диаметр отверстия и высоту, которые стандартизированы и соответствуют размерам подшипников, что упрощает процесс подбора комплектующих.
Материалы изготовления
Стандарт не устанавливает конкретные марки материалов, что позволяет производителям выбирать их в зависимости от условий эксплуатации. Наиболее распространенными материалами являются:
-
Углеродистая сталь, используемая в условиях нормальной эксплуатации.
-
Нержавеющая сталь, применяемая в условиях повышенной влажности или агрессивной среды.
При приемке продукции необходимо удостовериться в соответствии материала требованиям стандарта и технической документации.
Контроль качества крышек
При приемке партии крышек проводится проверка их геометрических параметров, качества поверхности и соответствия конструкции установленным требованиям. Основные контролируемые параметры включают:
-
Диаметр отверстия, который измеряется с использованием специализированных измерительных инструментов.
-
Соосность отверстия и фланца, проверяемая с применением уровня и линейки.
-
Шероховатость поверхности, оцениваемая визуально с использованием лупы или посредством специализированных приборов.
Сравнительный анализ с другими стандартами
Выбор типа крышки зависит от условий эксплуатации механизма. ГОСТ 18511-73 предназначен для обеспечения статической герметизации, в то время как ГОСТ 13940-86 используется для защиты вращающихся валов, а ГОСТ 24826-81 регламентирует требования к защите торцов подшипников.
/ Параметр / ГОСТ 18511-73 / ГОСТ 13940-86 / ГОСТ 24826-81 / /--------------------------------/-----------------------/------------------------/----------------------/ / Назначение / Статическая герметизация / Защита вращающихся валов/ Защита торцов подшипников/ / Конструкция / Цельная / Составная / Тонкостенная / / Материал / Сталь / Чугун, сталь / Сталь, пластик / / Допуски на посадку / Более строгие / Строгие / Свободные / / Сфера применения / Закрытые корпусы / Выходные валы / Бытовые приборы /
Практические рекомендации
Для технологов и проектировщиков:
-
Рекомендуется использовать крышки с крепежными отверстиями, обеспечивающие более надежную фиксацию.
-
В конструкторской документации следует указывать не только номер стандарта, но и материал изготовления крышки.
Для специалистов по закупкам и контролю качества:
-
При приемке продукции необходимо проверять соответствие крышек требованиям ГОСТ 18511-73.
-
Для оценки качества рекомендуется использовать измерительные инструменты.
-
Особое внимание следует уделять состоянию поверхности крышки.
Заключение
ГОСТ 18511-73 является важным нормативным документом, обеспечивающим высокое качество и надежность глухих торцовых крышек. Внимательное отношение к выбору и контролю качества данной продукции способствует повышению эксплуатационных характеристик машин и механизмов.
