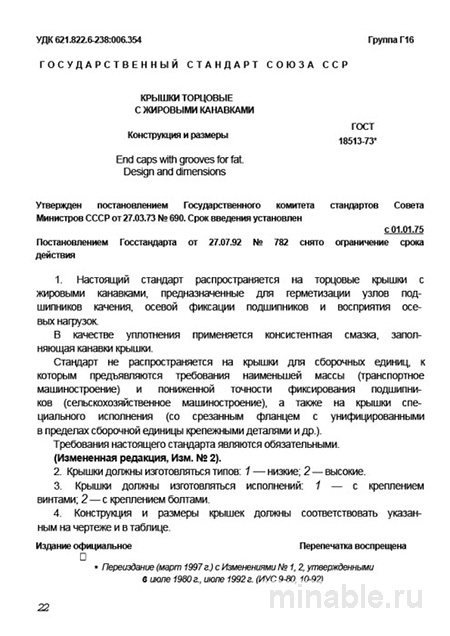

ГОСТ 18513-73: Крышки торцовые с жировыми канавками - Комплексный разбор

Обзор ГОСТ 18513-73: Анализ роли торцовых крышек с жировыми канавками в функционировании машин

В машиностроительной отрасли даже мельчайшие компоненты могут оказывать значительное влияние на эксплуатационные характеристики и надежность механизмов. Торцовые крышки, регламентированные ГОСТ 18513-73, выполняют критически важные функции по защите подшипниковых узлов от загрязнений и обеспечению равномерного распределения смазочных материалов. Данный стандарт, несмотря на свою давнюю историю, продолжает оставаться актуальным благодаря своей конструктивной надежности и универсальности применения.

Цели и назначение ГОСТ 18513-73

Стандарт ГОСТ 18513-73 устанавливает требования к конструкции, размерам и техническим характеристикам торцовых крышек, предназначенных для использования в подшипниковых узлах различных машин. Эти крышки служат для предотвращения попадания механических загрязнений в рабочую зону подшипников и обеспечивают герметичность смазочной системы, способствуя равномерному распределению смазочных материалов по трущимся поверхностям. Крышки устанавливаются в специальные посадочные отверстия в корпусе машины и взаимодействуют с вращающимися валами.

Ключевой конструктивной особенностью крышек является наличие специальной канавки, предназначенной для хранения и равномерного распределения смазочных материалов. Эта канавка предотвращает проникновение загрязнений внутрь подшипникового узла, создавая механический барьер.

Материалы и конструкция крышек

Согласно требованиям ГОСТ 18513-73, торцовые крышки изготавливаются в виде глухих цилиндрических деталей без отверстий. Производство осуществляется методом штамповки или точения из листового проката. Конструкция крышек включает следующие основные элементы:

• Внешний цилиндрический поясок, предназначенный для фиксации крышки в корпусе машины.

• Центральная часть, не имеющая отверстий для прохода смазки.

• Кольцевая канавка, расположенная на рабочей поверхности крышки и предназначенная для хранения смазочных материалов.

Стандарт предусматривает различные варианты исполнения крышек в зависимости от их функционального назначения: крышки для валов и крышки для отверстий.

Требования к материалам

ГОСТ 18513-73 не устанавливает конкретных марок стали для изготовления крышек, предоставляя производителям свободу выбора материалов. Наиболее часто используются следующие марки стали:

• Низкоуглеродистые стали (08кп, 10, 20) – применяются для изготовления легких крышек, не подверженных значительным механическим нагрузкам.

• Среднеуглеродистые стали (45, 3) – используются для крышек, требующих повышенной прочности и износостойкости.

• Легированные стали (например, 40Х) – применяются редко и только в случаях, когда необходимо обеспечить высокую твердость и износостойкость поверхности крышки.

Для защиты от коррозии крышки подвергаются фосфатированию или цинкованию. Отсутствие защитного покрытия может привести к ускоренному износу крышки и повреждению подшипниковых узлов.

Методы контроля качества

При приемке торцовых крышек необходимо проводить следующие виды контроля качества:

1. Проверка геометрических параметров – измерение внешнего и внутреннего диаметров крышки с использованием измерительных инструментов (штангенциркуль, микрометр). Крышка должна обеспечивать плотное прилегание к корпусу, однако между валом и крышкой должен присутствовать минимальный зазор (0,2-0,5 мм) для обеспечения свободного вращения вала.

2. Проверка состояния смазочной канавки – контроль отсутствия острых краев и заусенцев на поверхности канавки, а также оценка ее глубины и ширины, обеспечивающих оптимальное количество смазочного материала.

3. Визуальный осмотр покрытия – проверка целостности и равномерности покрытия, отсутствие трещин, сколов и других дефектов.

Сравнительный анализ с другими стандартами

ГОСТ 18513-73 имеет ряд отличий от других стандартов, регламентирующих производство торцовых крышек. Сравнительный анализ представлен в таблице ниже:

/ Параметр / ГОСТ 18513-73 / ГОСТ 13940-86 / ГОСТ 13941-86 / /-----------------------------------/---------------------------------------------------------------------/-----------------------------------------------/-----------------------------------------------/ / Основное назначение / Защита подшипников от загрязнений и обеспечение равномерного распределения смазки / Защита от механических повреждений и крупных загрязнений / Защита от пыли и влаги / / Наличие смазочной канавки / Да, является основным конструктивным элементом / Нет / Нет / / Тип уплотнения / Механическое (лабиринтное) / Зазор между валом и крышкой / Резиновая манжета / / Способ крепления / Прессовая посадка / Винтовое крепление / Винтовое крепление / / Условия эксплуатации / Средние условия / Чистые помещения, ненагруженные узлы / Влажные и пыльные условия /

Выбор стандарта зависит от условий эксплуатации машины. ГОСТ 18513-73 наиболее подходит для машин, работающих в средних условиях эксплуатации, где важна автономность и надежность смазочной системы.

Рекомендации по применению

При выборе и использовании торцовых крышек рекомендуется учитывать следующие аспекты:

1. Состояние смазочной канавки – отсутствие острых краев и заусенцев.

2. Твердость материала – для большинства случаев достаточно твердости материала в состоянии поставки. При необходимости повышенной твердости следует уточнить этот вопрос у производителя.

3. Качество покрытия – проверка толщины и равномерности защитного покрытия.

4. Заполнение смазочной канавки – канавка должна быть заполнена смазкой на 60-70% от ее объема.

5. Монтаж крышки – обеспечение плотного прилегания крышки к корпусу с сохранением минимального зазора между валом и крышкой.

Заключение

ГОСТ 18513-73 является важным нормативным документом, обеспечивающим высокие эксплуатационные характеристики торцовых крышек и их надежность в подшипниковых узлах. Правильный выбор и применение данных компонентов способствуют увеличению срока службы оборудования и повышению его надежности в различных условиях эксплуатации.
