Обзор ГОСТ 18576-85: Ультразвуковой контроль рельсов в условиях реального производства

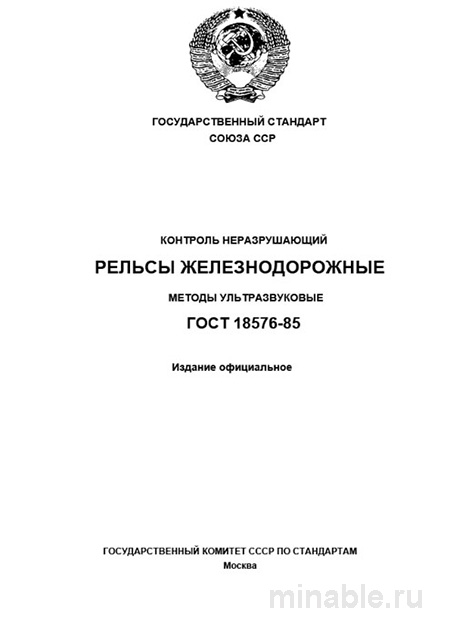

ГОСТ 18576-85 является основополагающим нормативным документом, который на протяжении многих лет обеспечивает безопасность и надежность эксплуатации железнодорожных путей. Как инженер-технолог с многолетним опытом практической работы, я имею представление о применении данного стандарта в производственных условиях. ГОСТ 18576-85 представляет собой не просто методическое руководство, а структурированный алгоритм действий, от качества выполнения которого зависит безопасность движения поездов и сохранность жизни людей. В данном обзоре мы рассмотрим основные положения стандарта, исключив избыточную терминологию и сосредоточившись на аспектах, актуальных для специалистов в области контроля качества рельсов.
Цели и задачи стандарта
ГОСТ 18576-85 регламентирует методы ультразвукового контроля железнодорожных рельсов, направленные на выявление скрытых дефектов, не обнаруживаемых визуально. Данный стандарт применяется на стадии производства рельсов, а также при их повторном использовании. Он устанавливает требования к оборудованию, методикам проведения контроля и интерпретации полученных результатов, однако не определяет нормативные требования к характеристикам самих рельсов, которые регулируются другими нормативными документами.
Основные требования и методы контроля
Стандарт предъявляет строгие требования к используемому оборудованию и методикам проведения контроля.
Оборудование и устройства
Для реализации ультразвукового контроля используются специализированные дефектоскопы, функционирующие в двух режимах:
-
Эхо-импульсный режим — позволяет выявлять дефекты на поверхности рельса;
-
Эхо-зеркальный режим — предназначен для обнаружения дефектов в толще рельса.
Основным элементом дефектоскопа является ультразвуковой преобразователь, который в зависимости от типа выявляемого дефекта устанавливается под различными углами:
-
Прямой преобразователь — используется для обнаружения горизонтальных трещин и других дефектов в верхней и нижней частях рельса;
-
Наклонные преобразователи — применяются для выявления вертикальных трещин в верхней части рельса, а также дефектов в зонах перехода между различными частями рельсового профиля.
Калибровка и использование эталонных образцов
Для обеспечения точности измерений необходимо использовать специальные эталонные образцы, изготовленные из того же материала, что и контролируемые рельсы. Искусственные дефекты в этих образцах должны быть верифицированы механическими методами (например, измерением линейных размеров). На практике часто наблюдается использование устаревших или изношенных эталонных образцов, что может приводить к ошибкам при интерпретации результатов контроля.
Методика проведения контроля
Контроль рельсов должен осуществляться с четырех сторон: верхней, нижней и боковых поверхностей. Скорость перемещения преобразователя не должна превышать 1,5 м/с. Нарушение данного требования приводит к снижению точности измерений.
Интерпретация результатов контроля
Обнаружение ультразвуковым прибором сигнала, соответствующего дефекту, свидетельствует о наличии повреждения рельса. Однако для принятия решения о пригодности рельса необходимо учитывать характер сигнала: его амплитуду, локализацию и форму. Опытный специалист способен отличить трещину от других видов дефектов. Стандарт допускает некоторую свободу в интерпретации данных, что требует от лиц, принимающих решение, наличия соответствующей квалификации и опыта.
Основные виды дефектов, выявляемые в соответствии с ГОСТ 18576-85:
-
Трещины в верхней части рельса — наиболее опасные дефекты, способные привести к аварийной ситуации;
-
Пустоты и неоднородности структуры рельса;
-
Включения посторонних материалов (например, сульфиды или оксиды алюминия), снижающие прочностные характеристики рельса;
-
Расслоения в верхней и нижней частях рельса.
Сравнительный анализ с другими стандартами
ГОСТ 18576-85 является специализированным нормативным документом, предназначенным исключительно для контроля качества рельсов. В таблице ниже представлено сравнение данного стандарта с двумя другими популярными стандартами в области неразрушающего контроля:
/ Параметр / ГОСТ 18576-85 (Рельсы) / ГОСТ 23829-85 (Общие требования) / ГОСТ 14782-86 (Контроль сварных соединений) / /--------------------------------------/-------------------------/----------------------------------/--------------------------------------------/ / Основное назначение / Контроль рельсов на наличие дефектов / Общие требования к методам ультразвукового контроля / Контроль качества сварных соединений / / Объект контроля / Железнодорожные рельсы / Любые металлические изделия / Зона сварного соединения / / Типы выявляемых дефектов / Внутренние дефекты / Внутренние и поверхностные дефекты / Дефекты сварных соединений / / Методики контроля / Эхо-импульсный, эхо-зеркальный / Эхо-импульсный / Эхо-импульсный / / Калибровка / На специальных образцах из рельсов / На стандартных образцах / На специальных образцах сварных соединений /
Рекомендации для специалистов
На основании практического опыта можно дать следующие рекомендации:
При проведении контроля партии рельсов:
-
Запросить у поставщика документацию, подтверждающую проведение контроля, включая информацию о типе используемого оборудования, номерах эталонных образцов, схеме контроля и установленной чувствительности прибора.
-
Провести визуальный осмотр рельсов на предмет наличия поверхностных дефектов. Рельсы с выявленными дефектами должны быть отбракованы.
-
Рекомендуется проведение дополнительного контроля 2-3 рельсов из партии с использованием независимого оборудования или привлечением сторонней лаборатории для оценки качества первичного контроля.
Особое внимание следует уделять следующим участкам рельсов:
-
Прилегающие к концам рельса зоны (до 500-700 мм) — в этих областях часто возникают трещины из-за динамических нагрузок.
-
Зона под болтовым отверстием — данный участок также подвержен повышенному риску образования трещин.
-
Наличие маркировки завода-изготовителя — обязательное требование, подтверждающее соответствие рельса установленным стандартам.
-
Внешний осмотр — выявление царапин, следов перегрева или других повреждений поверхности рельса является основанием для проведения дополнительного контроля.
Важно отметить, что наличие документации о проведении контроля не всегда гарантирует его качество. Для оценки компетентности поставщика рекомендуется запросить акт проверки оборудования и документы о проведении его поверки. Отсутствие данных документов может свидетельствовать о нарушении требований к проведению контроля.
Заключение
ГОСТ 18576-85 представляет собой важный нормативный документ, обеспечивающий контроль качества железнодорожных рельсов с использованием ультразвуковых методов. Несмотря на специализированный характер стандарта, его применение позволяет выявлять скрытые дефекты, что способствует повышению безопасности и надежности эксплуатации железнодорожных путей. Высокая квалификация специалистов, проводящих контроль, является ключевым фактором успешной реализации требований данного стандарта.
