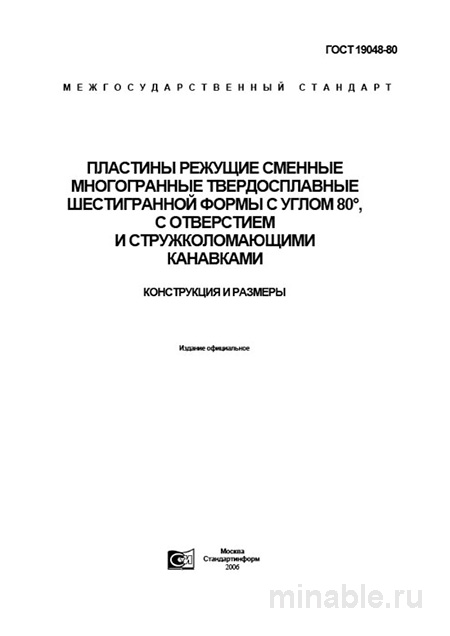

ГОСТ 19048-80: Пластины Режущие Твердосплавные - Полный Разбор

Обзор стандарта ГОСТ 19048-80

В машиностроении важным аспектом является корректный выбор и применение режущих инструментов. Сменные многогранные пластины (СМП) являются ключевыми элементами таких инструментов, стандартизированными для обеспечения идентичности эксплуатационных характеристик. В данном обзоре рассматривается ГОСТ 19048-80, регламентирующий параметры твердосплавных пластин с углом 90 градусов.

Назначение и область применения пластин по ГОСТ 19048-80

Стандарт ГОСТ 19048-80 описывает шестигранные режущие пластины с углом 90 градусов, оснащенные шестью режущими кромками. Эти пластины предназначены для обработки материалов, подверженных неравномерному резанию, таких как валы с канавками и пазами, а также формирования острых углов в деталях. Пластины по ГОСТ 19048-80 эффективно применяются для чистовой и получистовой обработки, обеспечивая высокую точность и качество обработки.

Основные технические характеристики пластин

Основные параметры пластин, регламентируемые ГОСТ 19048-80, включают:

• Материал изготовления: Пластины изготавливаются из твердых сплавов, таких как вольфрамокобальтовые (ВК), титановольфрамокобальтовые (ТК) и титанотанталовольфрамокобальтовые (ТТК). Выбор сплава определяется в зависимости от обрабатываемого материала (сталь, чугун, цветные металлы) и требуемых характеристик обработки.

• Точность изготовления: Пластины подразделяются на три класса точности:

  • Класс А: Предназначен для выполнения высокоточной обработки.

  • Класс В: Используется для обработки средней точности.

  • Класс С: Применяется для обработки с большими усилиями и ударами, а также для выполнения черновой обработки.

• Конструктивные особенности: Пластины оснащены центральным отверстием и стружколомающими канавками, что способствует эффективному отводу стружки и минимизации вибраций при обработке на станках с числовым программным управлением (ЧПУ).

Контроль качества пластин

При поступлении новых пластин на производство осуществляется их проверка, включающая следующие этапы:

1. Визуальный осмотр: Проверяется наличие дефектов, таких как сколы, трещины или заусенцы, которые могут негативно повлиять на эксплуатационные характеристики инструмента.

2. Измерение геометрических параметров: Контролируются толщина пластины и длина её стороны, чтобы убедиться, что они соответствуют требованиям стандарта.

3. Проверка центрального отверстия: Отверстие должно обеспечивать надежное крепление пластины в державке, исключая возможность её люфта, что может привести к вибрации и снижению качества обработки.

4. Проверка плоскостности: Пластины укладываются на ровную поверхность, и визуально или с помощью измерительных инструментов проверяется отсутствие изгибов и деформаций.

Сравнительный анализ с другими стандартами

Для более полного понимания особенностей пластин по ГОСТ 19048-80 целесообразно провести их сравнение с пластинами других форм, регламентированных стандартами ГОСТ 19049-80 и ГОСТ 19042-80:

/ Параметр / ГОСТ 19048-80 (шестигранные, 90°) / ГОСТ 19049-80 (квадратные, 90°) / ГОСТ 19042-80 (ромбические, 90°) / /--------------------------------/-----------------------------------/---------------------------------/---------------------------------/ / Количество режущих кромок / 6 / 4 / 2 (4 – после переточки) / / Прочность режущей вершины / Высокая / Высокая / Средняя/низкая / / Универсальность применения / Средняя (для острых углов) / Высокая (для основной обработки) / Низкая (для чистовой обработки) / / Рабочие углы в плане / 45°, 75°, 90° (с различными державками) / 45° / 90°, 100°, 120° / / Типичный класс точности / В, С / А, В / А /

Рекомендации по эксплуатации

Для обеспечения максимальной эффективности и долговечности режущих пластин по ГОСТ 19048-80 рекомендуется учитывать следующие аспекты:

1. При выполнении черновой обработки с применением значительных усилий следует использовать пластины класса С.

2. Необходимо удостовериться, что стружколомающие канавки на пластине соответствуют характеристикам обрабатываемого материала.

3. Качество державок для пластин играет ключевую роль в обеспечении стабильной работы инструмента. Рекомендуется использовать державки, соответствующие требованиям стандарта.

4. Для повышения эффективности эксплуатации рекомендуется вести учет количества обработанных деталей каждой пластиной, что позволит своевременно определять необходимость её замены.

Заключение

Стандарт ГОСТ 19048-80 является важным нормативным документом, регламентирующим параметры и характеристики шестигранных режущих пластин с углом 90 градусов. Правильное применение данных пластин позволяет существенно повысить качество и производительность обработки деталей, что является ключевым фактором в обеспечении конкурентоспособности продукции. Понимание и соблюдение требований данного стандарта является важным элементом профессионализма и гарантией высокого уровня производственных процессов.
