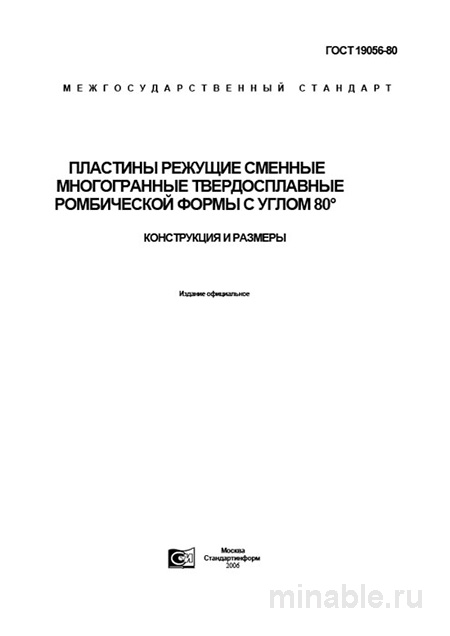

Обзор стандарта ГОСТ 19056-80: Практический взгляд из цеха
В современном машиностроении, где каждая минута простоя оборудования приводит к значительным финансовым потерям, обеспечение надежности и предсказуемости режущего инструмента становится критически важным аспектом производственного процесса. Сменные многогранные пластины (СМП) играют ключевую роль в обеспечении стабильности производства. ГОСТ 19056-80 регулирует характеристики твердосплавных пластин ромбической формы с углом 80°, что делает этот стандарт важным документом для технологов и специалистов по планированию токарной обработки.
Назначение и область применения пластин
Стандарт ГОСТ 19056-80 устанавливает параметры конструкции и размеры твердосплавных пластин ромбической формы с углом 80°. Эти пластины предназначены для установки на токарные резцы и используются для выполнения операций чистовой и получистовой обработки, а также подрезки уступов. Угол в 80° обеспечивает оптимальное сочетание прочности и способности работать в ограниченном пространстве. Это делает пластины подходящими для обработки деталей с крутыми уступами и пазами.
На практике пластины ромбической формы часто применяются для обработки валов, фланцев и крупных деталей из стали и чугуна. Их конструкция позволяет создавать гладкие поверхности с минимальным количеством неровностей, что способствует повышению качества готовых изделий.
Основные параметры пластин по ГОСТ 19056-80
Стандарт детально регламентирует размеры пластин, обеспечивая их совместимость с державками различных производителей.
Маркировка и размеры
Маркировка пластин включает буквенно-цифровые обозначения, например, 1608, 161, 1612 и т.д. Первые две цифры указывают на длину окружности (D), а последние две — на толщину пластины (S). Эти параметры являются ключевыми при выборе державки. Полная маркировка также включает тип стружколома, допустимые отклонения размеров и тип твердого сплава.
Материалы изготовления
Платины изготавливаются из твердых сплавов, которые классифицируются на следующие группы:
-
ВК — предназначены для обработки чугуна, цветных металлов и прочих материалов.
-
ТК — предназначены для обработки стали.
Выбор конкретной марки твердого сплава осуществляется с учетом материала обрабатываемой детали и условий эксплуатации инструмента.
Допуски на размеры
Стандарт устанавливает строгие допуски на следующие параметры пластин:
-
Длина окружности (D)
-
Толщина (S)
-
Углы
Эти допуски обеспечивают точное крепление пластины в державке и высокое качество обработки. При приемке продукции проводится контроль толщины микрометром и углов с использованием угломера. Отклонения от установленных допусков могут привести к вибрациям и браку.
Методы контроля качества пластин
Контроль качества пластин является важным этапом, направленным на предотвращение возможных проблем в процессе производства.
Визуальный контроль
На первом этапе проводится осмотр пластин на наличие дефектов:
-
Сколы на режущих кромках
-
Трещины (особенно скрытые, которые могут проявиться в процессе работы)
-
Заусенцы на посадочном отверстии
-
Несоответствие формы стружколома
Инструментальный контроль
Дополнительно пластины подвергаются инструментальной проверке:
-
Толщина (S) измеряется микрометром
-
Длина окружности (D) проверяется штангенциркулем или другим измерительным инструментом
-
Углы контролируются с использованием микроскопа или проектора
-
Чистота поверхностей оценивается визуально или с помощью лупы
В некоторых случаях производители могут экономить на финальной обработке, что приводит к повышенному износу инструмента.
Сравнительный анализ с другими стандартами
Выбор формы пластины требует учета баланса между прочностью, универсальностью и экономической эффективностью. Ромб 80° (согласно ISO код C) занимает промежуточное положение между более прочным квадратом (ISO код S, 90°) и универсальным, но менее прочным ромбом 55° (ISO код D).
/ Характеристика / ГОСТ 19056-80 (Ромб 80°, C) / ГОСТ 19042-80 (Квадрат 90°, S) / ГОСТ 19050-80 (Ромб 55°, D) / /-----------------------------------/----------------------------/-------------------------------/-----------------------------/ / Назначение / Чистовая и получистовая обработка, подрезка уступов / Черновая и получистовая обработка, подрезка торцов / Обработка в стесненных условиях, сложных поверхностей / / Прочность вершины / Средняя / Высокая / Низкая / / Универсальность / Средняя / Высокая / Высокая (для чистовых работ) / / Радиус при вершине / Стандартный ряд / Стандартный ряд / Меньший (для сложного профиля) / / Типовые допуски / Стандартные (нормальная точность) / Стандартные (нормальная точность) / Повышенные (для чистовых операций) /
Практические рекомендации
На основании практического опыта можно дать следующие рекомендации:
-
Требовать наличие полной маркировки на упаковке.
-
Проводить проверку пластин на сколы, толщину и углы при приемке.
-
Обращать внимание на качество стружколома.
-
Для ответственных операций использовать пластины с повышенной точностью.
-
Избегать использования пластин из одного материала для обработки других материалов, что может привести к быстрому износу.
Заключение
ГОСТ 19056-80 является важным нормативным документом, регулирующим характеристики твердосплавных пластин ромбической формы с углом 80°. Правильное понимание и применение этого стандарта способствует повышению эффективности использования режущего инструмента на производстве.
