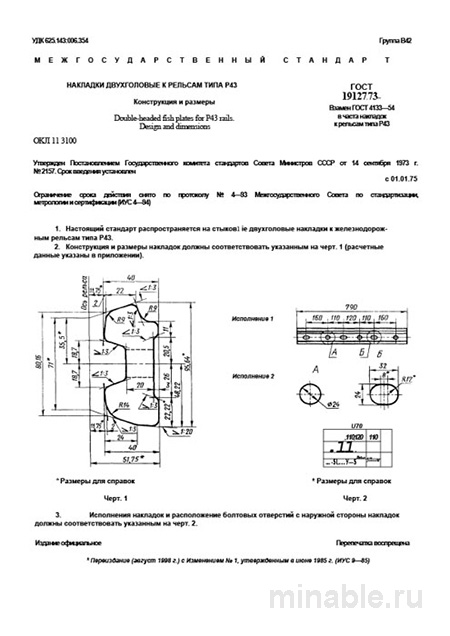

ГОСТ 19127-73: Накладки двухголовые к рельсам Р43 - Конструкция и Размеры

Обзор стандарта ГОСТ 19127-73: Накладки двухголовые для рельсов типа Р43

В сфере железнодорожного строительства и эксплуатации критически важным аспектом является обеспечение надежности соединения рельсов. Это не только гарантирует безопасность движения поездов, но и повышает эффективность транспортной системы в целом. Стандарт ГОСТ 19127-73 регламентирует технические требования к двухголовым накладкам, предназначенным для соединения рельсов типа Р43. Данный стандарт определяет конструктивные параметры, материалы изготовления и методы контроля качества этих элементов.

Назначение и область применения накладок

Двухголовые накладки предназначены для обеспечения прочного и стабильного соединения рельсов. Эти изделия устанавливаются с обеих сторон стыка и крепятся болтами без применения сварочных технологий. Такая конструкция позволяет минимизировать риск деформации рельсов при температурных колебаниях и обеспечивает их долговечность. Накладки данного типа чаще всего применяются на магистральных и второстепенных железнодорожных путях, где использование сварки нецелесообразно или невозможно.

Технические требования к накладкам

Стандарт ГОСТ 19127-73 предъявляет строгие требования к материалам и геометрическим параметрам накладок.

Материалы изготовления

Основным материалом для изготовления накладок служит высокопрочная сталь, обладающая следующими характеристиками:

• Временное сопротивление разрыву – не менее 690 МПа.

• Относительное удлинение – не менее 11%.

• Ударная вязкость – не менее 0,3 МДж/м².

Геометрические параметры

Размеры накладок строго регламентированы стандартом:

• Длина – 800 мм.

• Ширина, высота и другие параметры – указаны в ГОСТ 19127-73.

Особое внимание уделяется форме и расположению отверстий для крепежных болтов. Отверстия выполняются овальной формы, что позволяет рельсам свободно расширяться и сжиматься под воздействием температурных изменений без ущерба для конструкции стыка.

Методы контроля качества

Для обеспечения соответствия накладок требованиям стандарта проводится комплекс контрольных мероприятий:

1. Внешний осмотр – выявление трещин, сколов, коррозии и других дефектов.

2. Измерение геометрических параметров – проверка размеров и расположения отверстий.

3. Испытание на твердость – определение соответствия материала требованиям по механическим характеристикам.

4. Углубленные испытания – проведение дополнительных тестов на прочность и ударную вязкость при необходимости.

Сравнительный анализ с другими стандартами

ГОСТ 19127-73 разработан специально для рельсов типа Р43. Для других типов рельсов, таких как Р50, Р65 и Р75, применяется стандарт ГОСТ 4133-73. Основные различия между этими документами заключаются в следующем:

• ГОСТ 19127-73 устанавливает конкретные параметры для рельсов типа Р43.

• ГОСТ 4133-73 имеет более общий характер и предусматривает возможность адаптации требований в зависимости от типа рельсов.

Рекомендации для специалистов

При работе с накладками, соответствующими ГОСТ 19127-73, рекомендуется учитывать следующие аспекты:

1. Проверка сопроводительной документации – анализ сертификатов качества и результатов заводских испытаний.

2. Комплексный контроль – проведение проверок не только верхних, но и средних и нижних накладок на палете.

3. Основные критерии оценки качества:

   • Гладкая поверхность вокруг отверстий без заусенцев.

   • Отсутствие трещин и других дефектов на поверхности.

   • Однородная структура и цвет материала.

   • Соответствие расположения и формы отверстий требованиям стандарта.

4. Проведение пробной сборки – проверка геометрии стыка с использованием накладок от нового поставщика на стенде.

Заключение

Стандарт ГОСТ 19127-73 является ключевым нормативным документом, обеспечивающим надежность и долговечность железнодорожных путей. Соблюдение требований данного стандарта позволяет предотвратить возможные дефекты и обеспечить высокое качество соединений рельсов, что в свою очередь способствует безопасной и эффективной эксплуатации железнодорожного транспорта.
