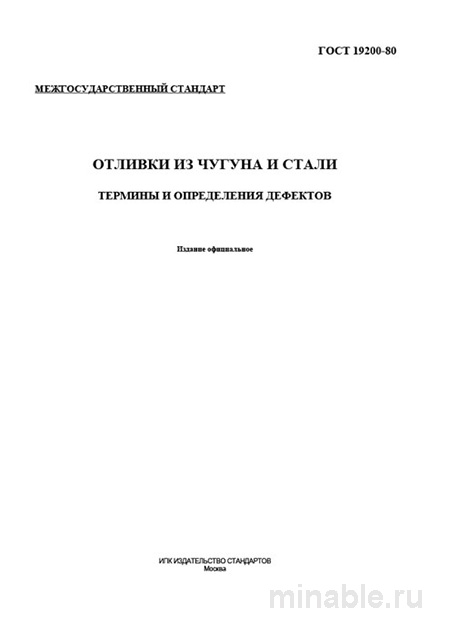

Обзор ГОСТ 19200-80: Унифицированная терминология для описания дефектов отливок
В процессе производства металлических деталей, особенно в литейном производстве, качество отливок играет ключевую роль. От этого зависят как экономические затраты на последующую обработку, так и эксплуатационные характеристики и долговечность изделий. Однако отсутствие унифицированной терминологии для описания дефектов может приводить к разногласиям и недоразумениям среди специалистов. Для решения этой проблемы был разработан и внедрен ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов".
Данный стандарт не регламентирует внешний вид или допустимость дефектов в отливках. Его основная цель заключается в создании стандартизированного словаря терминов, который позволяет точно и однозначно описывать любые несоответствия в отливках. В условиях современного производства, где даже опытные специалисты могут использовать различные наименования для одного и того же дефекта, наличие такого стандарта является критически важным.
Назначение и значимость стандарта
ГОСТ 19200-80 выполняет следующие функции:
-
Обеспечивает унификацию терминологии для описания дефектов, что исключает возможность разночтений и споров.
-
Определяет критерии допустимости дефектов, которые могут быть включены в технические условия на отливки.
-
Служит основой для анализа причин возникновения дефектов и разработки мероприятий по их устранению.
-
Является инструментом для обучения персонала правильной терминологии и классификации дефектов.
Стандарт не только описывает внешний вид дефектов, но и содержит информацию о причинах их возникновения. Например, дефект "Спай" свидетельствует о нарушении технологии заливки металла в форму, а "Отбел" указывает на отклонения в химическом составе металла или режиме охлаждения.
Роль стандарта в системе контроля качества
Хотя ГОСТ 19200-80 сам по себе не регламентирует методы контроля качества отливок, он служит базой для разработки и применения соответствующих методик. При проверке отливок используются два основных документа: чертеж, в котором указаны допустимые размеры, и технические условия, ссылающиеся на ГОСТ 19200-80.
Процесс контроля качества включает следующие этапы:
-
Визуальный осмотр и измерение отливки для выявления поверхностных дефектов, таких как заусенцы, трещины и неровности.
-
Применение специальных методов неразрушающего контроля:
-
Использование цветной дефектоскопии или люминесцентного метода для обнаружения мелких трещин и дефектов на поверхности.
-
Магнитный контроль для выявления поверхностных и подповерхностных дефектов.
-
Ультразвуковая диагностика для обнаружения внутренних дефектов, таких как раковины и пористость.
-
Сравнительный анализ с другими стандартами
ГОСТ 19200-80 является одним из ряда стандартов, регулирующих литейное производство. Ниже представлено его сравнение с двумя другими ключевыми нормативными документами:
/ Стандарт / Назначение / Регулируемые параметры / Область применения / Способ использования / /------------------------/-------------------------------------------------------------/-------------------------------------------------------------------------------------------/----------------------------------------------------------------------------/--------------------------------------------------------------------------------/ / ГОСТ 19200-80 / Унификация терминологии для описания дефектов / Определение наименований дефектов / Чугун и сталь / Классификация и описание дефектов / / ГОСТ 26673 / Установление допустимых норм дефектов для отливок из чугуна / Определение предельно допустимого количества и типов дефектов / Отливки из чугуна / Оценка соответствия отливок установленным требованиям / / ГОСТ 977-88 / Установление допустимых норм дефектов для стальных отливок / Определение предельно допустимого количества и типов дефектов / Стальные отливки / Оценка соответствия отливок установленным требованиям /
Как видно из таблицы, данные стандарты дополняют друг друга. ГОСТ 19200-80 обеспечивает унифицированную терминологию, ГОСТ 26673 и ГОСТ 977-88 устанавливают допустимые нормы дефектов для различных типов отливок.
Рекомендации для специалистов
При проведении контроля качества отливок рекомендуется учитывать следующие аспекты:
-
Особое внимание следует уделять зонам соединения массивных частей отливки, где часто возникают усадочные дефекты.
-
Углы и переходы конструкции подвержены риску образования горячих трещин.
-
Поверхности, контактирующие с формой, могут иметь дефекты, такие как пригар.
-
Литейные уклоны и нижние плоскости отливки могут содержать шлаковые включения.
Для определения наиболее распространенных дефектов необходимо руководствоваться следующими признаками:
-
Усадочная раковина или пористость проявляется в виде темных, шероховатых участков, чаще всего в местах последней кристаллизации металла.
-
Горячие трещины имеют извилистую форму и рваные края, локализуются преимущественно в зонах границ зерен.
-
Шлаковые и песчаные включения видны на поверхности отливки или после ее механической обработки.
Рекомендуется включать в договоры и технические задания на поставку условие о необходимости использования ГОСТ 19200-80 для описания дефектов. Это позволит избежать недоразумений и обеспечит точное понимание состояния отливки.
Заключение
ГОСТ 19200-80 представляет собой важный нормативный документ, направленный на унификацию терминологии для описания дефектов в отливках из чугуна и стали. Он способствует повышению прозрачности и эффективности процессов контроля качества, а также предотвращает возможные разногласия между участниками производственного процесса.
