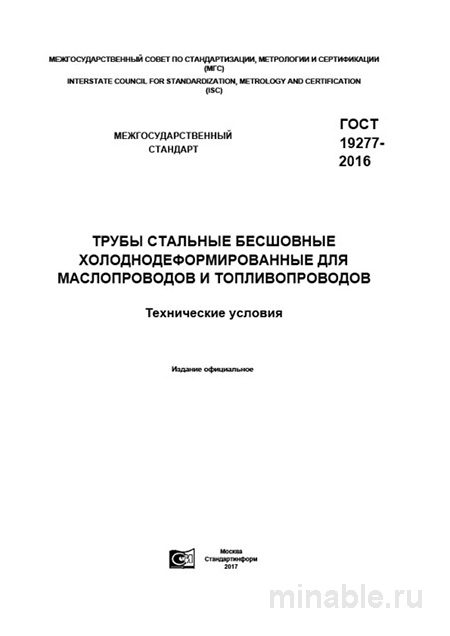

ГОСТ 19277-2016: Комплексный разбор и подробное описание

Обзор ГОСТ 19277-2016: Бесшовные трубы для гидравлических систем

В современном машиностроении надежность гидравлических и топливных систем является критически важной. Нарушение целостности труб в таких системах может привести к остановке оборудования, возникновению опасных ситуаций и значительным финансовым потерям. В связи с этим был разработан ГОСТ 19277-2016, регламентирующий требования к специальным стальным трубам, предназначенным для использования в указанных системах.

Назначение труб

Трубы, соответствующие ГОСТ 19277-2016, применяются в следующих областях:

• Трубопроводы гидравлических систем, включая оборудование, такое как станки, прессы, экскаваторы и другие машины, работающие под высоким давлением.

• Топливные магистрали двигателей.

• Системы подачи жидкостей, таких как масло, топливо и эмульсии, с повышенными требованиями к чистоте и герметичности.

Эти трубы обладают высокой надежностью и способны выдерживать значительные нагрузки, включая пульсирующее давление, вибрационные воздействия и агрессивные среды.

Основные требования стандарта

ГОСТ 19277-2016 устанавливает строгие требования к качеству бесшовных труб.

Материал изготовления

Трубы изготавливаются из стали различных марок, таких как 20, 15ХМ, 30ХГСА и 12Х18Н10Т. Выбор марки стали зависит от рабочего давления в системе. Например, низколегированная сталь марки 20 применяется для систем с давлением до 20 МПа, в то время как легированные стали, такие как 15ХМ и 30ХГСА, используются в системах с давлением свыше 45 МПа. Для эксплуатации в агрессивных средах и при высоких температурах применяются стали аустенитного класса, например, 12Х18Н10Т.

Классы точности

Стандарт предусматривает два класса точности труб:

• Повышенной точности: характеризуются высокой степенью соответствия геометрических параметров заданным значениям, что важно для некоторых видов обработки и монтажа.

• Нормальной точности: имеют стандартные размеры, соответствующие требованиям нормативной документации.

Методы контроля качества

Трубы проходят комплекс испытаний для подтверждения их соответствия требованиям стандарта:

• Гидравлические испытания: трубы подвергаются воздействию гидравлического давления, превышающего рабочее в 1,5 раза, для оценки их прочности и герметичности.

• Механические испытания: проводятся для определения прочностных и пластических характеристик материала трубы, таких как предел текучести, временное сопротивление разрыву и ударная вязкость.

• Визуальный и измерительный контроль: включает проверку внутренней и внешней поверхности труб на наличие дефектов, а также измерение геометрических параметров.

Процедура проверки качества

При поступлении партии труб на контроль осуществляется следующая последовательность действий:

1. Проверка сопроводительной документации: каждая партия труб должна сопровождаться сертификатом соответствия, содержащим информацию о производителе, материале изготовления, параметрах трубы и результатах испытаний.

2. Контроль маркировки: на каждой трубе должна быть нанесена маркировка, содержащая информацию о марке стали, группе прочности, диаметре, толщине стенки и других характеристиках.

3. Визуальный осмотр: проводится проверка внутренней и внешней поверхности труб на наличие дефектов, таких как трещины, коррозия, вмятины и другие несоответствия.

4. Измерительный контроль: осуществляется проверка геометрических параметров труб, включая диаметр, толщину стенки и длину, с использованием специализированных измерительных инструментов.

Сравнение ГОСТ 19277-2016 с ГОСТ 8734-75

Для более глубокого понимания специфики ГОСТ 19277-2016 целесообразно провести его сравнение с ГОСТ 8734-75, регламентирующим трубы общего назначения.

/ Критерий / ГОСТ 19277-2016 (Специальные) / ГОСТ 8734-75 (Общего назначения) / /-----------------------------------/---------------------------------------------------------------------/-------------------------------------------------------------------/ / Основное назначение / Топливные и масляные магистрали высокого давления, гидросистемы / Конструкции, трубопроводы для неответственных сред, не работающие под высоким давлением / / Гидравлические испытания / Обязательны для каждой трубы / Проводятся выборочно / / Контроль механических свойств / Обязателен для каждой трубы / Проводится выборочно на образцах от партии / / Требования к поверхности / Жесткие. Дефекты внутренней поверхности практически недопустимы / Более мягкие. Допускаются отдельные мелкие дефекты на внутренней и внешней поверхности / / Маркировка / Обязательная маркировка каждой трубы с полным набором данных / Маркировка партии. Маркировка каждой трубы не обязательна /

Как видно из сравнения, ГОСТ 19277-2016 является более строгим стандартом, предназначенным для труб, используемых в условиях повышенных нагрузок и требований к надежности.

Рекомендации для технологов и снабженцев

При работе с трубами, соответствующими ГОСТ 19277-2016, необходимо учитывать следующие аспекты:

• При проектировании: в технической документации следует указывать не только размеры трубы, но и стандарт, марку стали и группу прочности, а также требования к качеству поверхности.

• При закупках: необходимо требовать от поставщика полный комплект сопроводительных документов, включая сертификат соответствия, и проверять маркировку каждой трубы.

• При приемке: помимо проверки документов, следует проводить выборочный контроль геометрических параметров и состояния поверхности труб.

• При складировании и обработке: трубы должны храниться в условиях, предотвращающих коррозию. При резке, гибке и других видах обработки необходимо соблюдать технологические регламенты, обеспечивающие сохранение целостности и эксплуатационных характеристик труб.

Соблюдение требований ГОСТ 19277-2016 обеспечивает создание надежных и безопасных гидравлических систем, что является важным фактором для повышения эффективности и безопасности производственных процессов.
