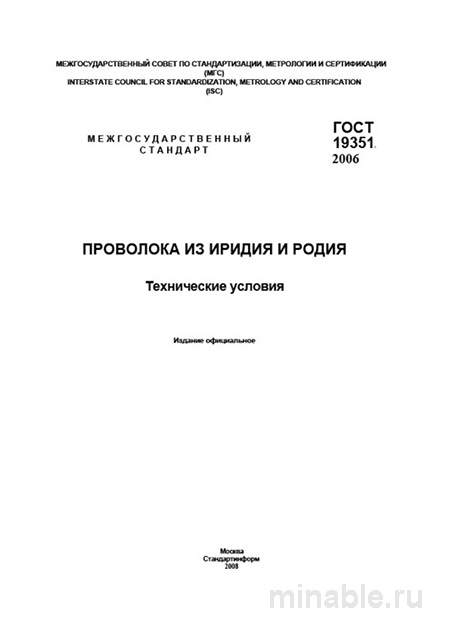

Обзор ГОСТ 19351-2006 «Проволока из иридия и родия. Технические условия»
В современных отраслях промышленности, таких как электроника, медицина и аэрокосмическая индустрия, используются материалы с особыми физико-химическими и эксплуатационными характеристиками. Одним из таких материалов является проволока из иридия и родия, производство и поставка которой регламентируется ГОСТ 19351-2006. Данный стандарт устанавливает технические требования к продукции, что обеспечивает её высокое качество и надежность при использовании в специфических условиях.
Назначение стандарта
ГОСТ 19351-2006 определяет технические условия для производства проволоки из чистого иридия (марок Ир99,9 и Ир99,5) и родия (марок Рд99,9 и Рд99,8). Проволока из этих материалов применяется в ситуациях, требующих высокой прочности, коррозионной стойкости и устойчивости к экстремальным температурным и механическим нагрузкам. Основные области применения включают:
-
Электронную промышленность: изготовление контактов, резисторов и других компонентов.
-
Медицинскую отрасль: производство электродов для нейрохирургических операций и других высокоточных медицинских инструментов.
-
Аэрокосмическую индустрию: изготовление свечей зажигания для авиационных двигателей и других критически важных компонентов.
Основные требования стандарта
Материалы и их химический состав
Проволока производится из иридия и родия марок, указанных выше. Содержание основного металла в проволоке должно быть не менее 99,8% для родия и 99,5% для иридия. В составе проволоки допускается минимальное количество примесей, таких как железо, свинец, медь и никель. Для родиевой проволоки строго регламентировано содержание иридия и платины, что обеспечивает её высокую чистоту и стабильность свойств.
Геометрические параметры
Диаметр проволоки варьируется от 0,1 до 3 мм. Стандарт устанавливает жесткие допуски на диаметр, особенно для тонких проволок, где отклонения не должны превышать ±0,005 мм. Форма проволоки должна быть цилиндрической, без овальности.
Физико-механические свойства
В стандарте не указываются конкретные значения прочности и твердости проволоки. Вместо этого регламентируется состояние поставки: твердая (нагартованная) или мягкая (отожженная). Твердая проволока обладает высокой прочностью, но меньшей пластичностью, что делает её предпочтительной для применения в условиях значительных механических нагрузок. Мягкая проволока, напротив, более пластична и используется в ситуациях, где требуется гибкость.
Методы контроля качества
Контроль качества проволоки осуществляется в три этапа:
-
Геометрические измерения: проверка диаметра и формы проволоки с использованием специализированных измерительных приборов.
-
Визуальный осмотр: оценка состояния поверхности проволоки на предмет наличия дефектов, таких как трещины, заусенцы и неоднородности.
-
Аналитические методы: химический анализ состава проволоки для подтверждения соответствия заявленным маркам и содержаниям металлов.
Рекомендация: при выборе поставщика рекомендуется запрашивать сертификаты качества, подтверждающие проведение всех необходимых испытаний. Визуально можно оценить цвет проволоки: родий имеет светлый, серебристый оттенок, а иридий — темный, почти серый цвет. Отклонение от этих характеристик может свидетельствовать о низком качестве продукции.
Сравнительный анализ с другими стандартами
Для проволоки из платины и её сплавов применяется ГОСТ 13498-201. Сравнение двух стандартов представлено в таблице:
/ Параметр / Иридий и родий (ГОСТ 19351-2006) / Платина и сплавы (ГОСТ 13498-2001) / /-------------------------------------/------------------------------------------------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Для изделий, требующих высокой прочности и коррозионной стойкости, таких как термопары, контактные элементы, медицинские инструменты. / Широкое применение: электроника, ювелирное производство, химическая промышленность, катализаторы. / / Температура плавления / Иридий: 2466 °C, родий: 1964 °C. / Платина: 1768 °C (ниже, чем у иридия и родия). / / Прочность и твердость / Высокие, но проволока хрупкая. / Ниже, чем у иридия и родия, но более пластичная. / / Допуски по диаметру / Очень строгие (±0,005 мм), особенно для тонких проволок. / Стандартные допуски. / / Требования к чистоте металлов / Очень строгие (содержание основного металла не менее 99,8-99,9%). / Выше среднего, допустимое содержание примесей выше, чем у иридия и родия. /
Рекомендации для специалистов
-
Выбор марки проволоки: для контактных элементов, подверженных значительным механическим нагрузкам, рекомендуется использовать проволоку из иридия. Для деталей, требующих высокой коррозионной стойкости и работы при высоких температурах, предпочтительна проволока из родия.
-
Оформление заказа: при оформлении заказа необходимо указывать не только диаметр и марку проволоки, но и её состояние поставки (твердая или мягкая).
-
Приемка продукции: при приемке проволоки следует проводить проверку её диаметра, состояния поверхности и соответствия требованиям стандарта.
-
Условия хранения: проволоку рекомендуется хранить в герметичной упаковке для предотвращения загрязнения и механических повреждений. Следует избегать резких перегибов и деформаций.
ГОСТ 19351-2006 является ключевым нормативным документом, обеспечивающим высокое качество проволоки из иридия и родия. Соблюдение требований стандарта гарантирует надежность и долговечность изделий, изготовленных с использованием данной продукции, даже в самых сложных эксплуатационных условиях.
