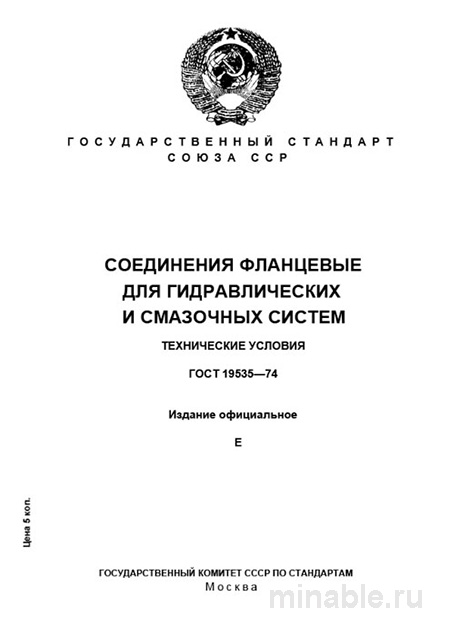

Обзор ГОСТ 19535-74: ключевой стандарт для обеспечения надежности гидравлических систем
В сфере производства машин, особенно тяжелой и мобильной техники, критически важно, чтобы гидравлические и смазочные системы функционировали бесперебойно. Это не только вопрос эксплуатационных характеристик, но и безопасности. Ключевыми компонентами данных систем являются силовые элементы и трубопроводы, которые соединяются с использованием фланцев. ГОСТ 19535-74 регламентирует требования к конструкции и материалам фланцев, обеспечивая их надежную работу в сложных эксплуатационных условиях. Несмотря на то, что стандарт был принят в 1974 году, он продолжает оставаться актуальным для отечественной промышленности.
Цель и область применения стандарта
ГОСТ 19535-74 устанавливает требования к конструкции фланцевых соединений для трубопроводов, используемых в гидравлических и смазочных системах, функционирующих под высоким давлением (до 32 МПа) и в условиях вибрационных нагрузок. Фланцы должны обеспечивать герметичность и устойчивость к механическим воздействиям, что критически важно для предотвращения утечек и поддержания стабильного функционирования системы.
Стандарт охватывает полный комплект элементов фланцевого соединения: два фланца, уплотнительное кольцо и крепежные детали. Несоответствие хотя бы одного элемента требованиям стандарта может привести к нарушению работы всей системы.
Основные требования стандарта
В ГОСТ 19535-74 детально прописаны требования к материалам, размерам и формам фланцев.
Материалы изготовления
Для производства фланцев используются высокопрочные стали, обеспечивающие необходимую устойчивость к механическим нагрузкам. Наиболее часто применяются стали марок 35, 20, 25, 30 и 45. В условиях повышенной влажности или воздействия агрессивных сред рекомендуется использовать нержавеющие стали.
Геометрические параметры
Стандарт регламентирует точные размеры фланцев, включая диаметры отверстий под крепежные элементы, параметры резьбы и геометрические характеристики канавки под уплотнительное кольцо. Это обеспечивает взаимозаменяемость фланцев от различных производителей.
Канавка должна иметь определенный радиус и глубину, чтобы обеспечить плотное прилегание уплотнительного кольца и исключить возможность утечки рабочей жидкости. Поверхность фланцев должна быть гладкой, что предотвращает повреждение уплотнительного кольца и снижает риск протечек.
Контроль качества
После изготовления фланцы проходят строгий контроль качества, включающий:
-
Визуальный осмотр на наличие дефектов (трещин, сколов и т.д.).
-
Измерение геометрических параметров канавки с использованием специализированных инструментов.
-
Контроль гладкости поверхности с применением профилометров и других измерительных приборов.
-
В некоторых случаях требуется предоставление производителем сертификатов, подтверждающих качество стали и соответствие продукции требованиям стандарта.
Наиболее распространенными дефектами являются неровности канавки и несоответствие резьбы, что может привести к протечкам и другим эксплуатационным проблемам.
Отличия ГОСТ 19535-74 от других стандартов
Иногда ГОСТ 19535-74 путают с ГОСТ 12820-80, который регламентирует требования к фланцам для трубопроводов общего назначения (вода и пар). Однако эти стандарты существенно различаются по следующим параметрам:
/ Параметр / ГОСТ 19535-74 / ГОСТ 12820-80 / /---------/--------------/--------------/ / Назначение / Гидравлические системы (высокое давление) / Трубопроводы общего назначения (вода, пар) / / Тип соединения / Разъемное с уплотнением / Приварное с прокладкой / / Рабочее давление, МПа / До 32 / До 2.5 /
Использование фланцев, соответствующих ГОСТ 12820-80, в системах с высоким давлением недопустимо, так как они не рассчитаны на такие условия эксплуатации.
Рекомендации для инженеров и специалистов по закупкам
При проектировании и эксплуатации гидравлических систем рекомендуется учитывать следующие аспекты:
-
Фланцы необходимо выбирать с запасом прочности. Например, при расчетном давлении 20 МПа следует использовать фланцы, рассчитанные на 32 МПа.
-
При оформлении заказа обязательно указывать номер стандарта и требовать полный комплект сопроводительных документов.
-
При проверке качества фланцев следует обращать внимание на внешний вид, соответствие размеров и состояние резьбы.
-
Для монтажа рекомендуется использовать новые уплотнительные кольца и крепежные элементы, соответствующие требованиям ГОСТ 19535-74.
Признаки некачественного фланца
Основные дефекты, указывающие на низкое качество фланца, включают:
-
Утечка рабочей жидкости по уплотнительному кольцу, вызванная неровностями канавки.
-
Срыв резьбы крепежных элементов, обусловленный использованием неподходящих болтов или низким качеством стали.
-
Разгерметизация фланцевого соединения в результате неправильного приваривания.
Заключение
ГОСТ 19535-74 является ключевым стандартом, обеспечивающим надежность и безопасность гидравлических систем. Соблюдение требований данного стандарта на всех этапах производства и эксплуатации позволяет минимизировать риск поломок и продлить срок службы оборудования.
