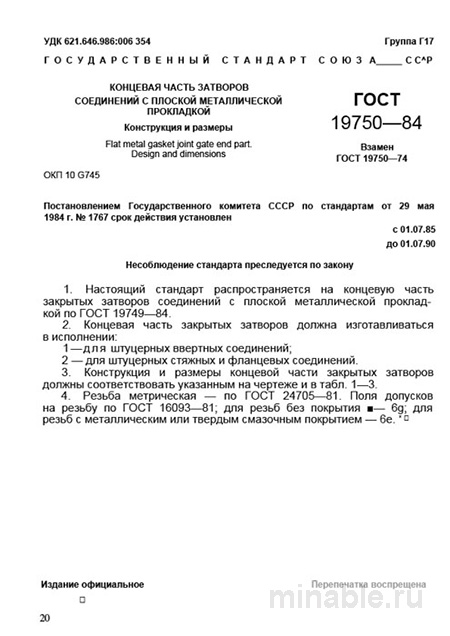

Обзор ГОСТ 19750-84: Конец задвижки с плоской металлической прокладкой
В машиностроении, особенно в энергетическом и химическом секторах, критически важно обеспечить надежное соединение компонентов. ГОСТ 19750-84 регламентирует конструктивные и функциональные особенности концевой части задвижек, клапанов и кранов, что способствует созданию герметичных соединений при высоких давлениях (до 200 атмосфер) и широком диапазоне температур.
Назначение ГОСТ 19750-84
Данный стандарт устанавливает требования к конструкции и характеристикам концевой части запорной арматуры, предназначенной для герметичного перекрытия потока рабочей среды в трубопроводах. Основное внимание уделяется обеспечению герметичности соединения, что достигается за счет равномерного и достаточного давления на уплотнительную прокладку.
Ключевые положения ГОСТ 19750-84
Стандарт детально описывает конструктивные особенности концевой части запорной арматуры, включая следующие параметры:
-
Материалы: Для изготовления концевых частей используются высокопрочные стали, такие как сталь 20 и 20ГМЛ, а также коррозионно-стойкие стали для эксплуатации в агрессивных средах.
-
Размеры: Стандарт предусматривает три типоразмера концевых частей, выбор которых зависит от рабочего давления и диаметра трубопровода. Особое внимание уделяется точности высоты упорного бурта, которая должна соответствовать установленным нормам для обеспечения правильной работы прокладки.
-
Поверхностная обработка: Поверхность упорного бурта должна быть тщательно обработана для предотвращения преждевременного износа уплотнительного элемента.
Контроль качества
Процесс производства и контроля качества деталей регламентируется следующим образом:
-
Визуальный осмотр: Проверка на наличие дефектов поверхности, таких как трещины, царапины или следы коррозии.
-
Измерительные операции: Контроль высоты бурта и гладкости его поверхности с использованием специализированных инструментов.
-
Геометрическая проверка: Оценка вертикальности расположения бурта, что обеспечивает плотное прилегание прокладки.
-
Металлографический анализ: Для крупных деталей проводится проверка марки стали.
Сравнительный анализ с другими стандартами
Существуют иные нормативные документы, регламентирующие соединения трубопроводной арматуры. Однако ГОСТ 19750-84 ориентирован на использование плоских металлических прокладок, в то время как другие стандарты могут предусматривать применение прокладок овальной или восьмигранной формы.
Рекомендации для специалистов
-
Технологическому персоналу: При механической обработке концевых частей необходимо обеспечить высокую точность геометрии бурта, используя твердосплавные инструменты.
-
Специалистам по снабжению: При заказе запорной арматуры следует указывать не только ГОСТ 19750-84, но и тип исполнения (I, II, III), а также марку стали.
-
Контрольным службам: При проведении инспекций необходимо проверять вертикальность бурта и соответствие его геометрических параметров требованиям стандарта.
Заключение
ГОСТ 19750-84 является важным нормативным документом, обеспечивающим надежность соединений трубопроводной арматуры. Соблюдение требований данного стандарта позволяет минимизировать риски утечек и отказов при эксплуатации трубопроводных систем.
