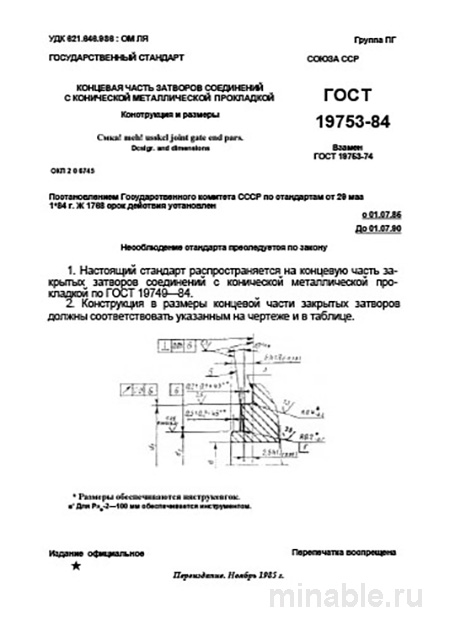

Обзор нормативного документа ГОСТ 19753-84: Конструкция концевых частей затворов для высоконапорных соединений
В области машиностроения, особенно в таких критически важных отраслях, как энергетика, химическая промышленность и нефтегазовый сектор, обеспечение герметичности и прочности соединений трубопроводов является основополагающим фактором. Эти соединения должны выдерживать значительные давления, что обеспечивает надежную и безопасную эксплуатацию оборудования. Государственный стандарт ГОСТ 19753-84 регламентирует конструкцию концевых частей затворов, предназначенных для герметичного соединения труб, в условиях высоких давлений и агрессивной среды.
Область применения и функциональное назначение
Данный стандарт устанавливает требования к геометрии, размерам и материалам изготовления концевых частей затворов, которые используются для обеспечения герметичности соединений трубопроводов, транспортирующих жидкости и газы под высоким давлением. Основные функции концевых частей заключаются в равномерном и плотном прижатии прокладки между соединяемыми трубами при затяжке болтов. Это достигается за счет конической формы поверхности, которая при затягивании создает надежное уплотнение, предотвращающее утечку рабочей среды.
Основные технические требования
ГОСТ 19753-84 нормирует два типа концевых частей: для запорной арматуры и соединительных элементов, таких как колена. Различия между этими типами заключаются в конструктивных особенностях и весовых характеристиках.
Материалы изготовления
Стандарт не содержит конкретных требований к маркам стали, однако на практике используются высокопрочные углеродистые и легированные стали, такие как 35, 45, 40Х, 25Х1МФ, а также коррозионно-стойкие стали 12Х18Н10Т и 10Х17Н13М2Т. Выбор материала определяется условиями эксплуатации, включая рабочее давление, температуру и агрессивность транспортируемой среды.
Геометрические параметры
Стандарт регламентирует следующие ключевые параметры:
-
Угол конической поверхности: 20°, обеспечивающий оптимальное уплотнение прокладки.
-
Наружный диаметр (D), внутренний диаметр (d) и диаметр отверстий под крепежные элементы (D₁).
-
Количество и размеры отверстий под болты.
Точность изготовления концевых частей контролируется по классам точности, в основном 8-9 квалитет, с допуском на угол конической поверхности до ±30 минут.
Методы контроля качества
Контроль качества концевых частей затворов включает следующие этапы:
-
Проверка отверстий под крепежные элементы на соответствие установленным размерам и отсутствие дефектов с использованием специализированных измерительных инструментов.
-
Визуальный и инструментальный контроль конической поверхности на наличие заусенцев, царапин и других дефектов, а также оценка ее шероховатости.
-
Измерение угла конической поверхности с помощью угломерных инструментов для обеспечения точности в пределах допустимых отклонений.
Дополнительно проводится проверка на наличие трещин, сколов и других дефектов конструкции.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 19753-84 целесообразно провести его сравнение с другим нормативным документом, регламентирующим изготовление трубопроводной арматуры, например, ГОСТ 33259-2015, который устанавливает требования к фланцам.
/ Параметр / ГОСТ 19753-84 (Затворы) / ГОСТ 33259-2015 (Фланцы) / /---------------------------/--------------------------------------/--------------------------------------/ / Основное назначение / Соединения трубопроводов высокого давления / Обычные соединения трубопроводов / / Тип уплотнения / Коническая металлическая прокладка / Плоская прокладка / / Рабочее давление / Высокое (как правило, Ру 10 МПа и выше) / От низкого до среднего (до PN 250) / / Конструкция / Разъемная конструкция (две части) / Цельная конструкция / / Требования к качеству / Повышенные, особое внимание к точности конической поверхности / Стандартные требования /
Рекомендации по практическому применению
Для специалистов в области проектирования, производства и эксплуатации трубопроводной арматуры рекомендуется учитывать следующие аспекты:
При закупке
-
В документации на закупку следует указывать марку стали, класс прочности по стандартам ГОСТ или ASTM, а также методы контроля качества продукции.
-
Запрашивать у поставщика сертификаты соответствия на материалы и готовую продукцию.
При приемке
-
Проводить визуальный осмотр конических поверхностей на наличие дефектов.
-
Убедиться, что затворы поставляются в комплекте из двух частей, соответствующих чертежам.
-
Проверить соответствие отверстий под крепежные элементы требованиям стандарта и возможность свободного прохождения калибровочных осей.
В процессе эксплуатации
-
Соблюдать рекомендованные производителем моменты затяжки болтов.
-
Использовать новые прокладки, соответствующие требованиям стандарта, во избежание утечек.
ГОСТ 19753-84 является важным нормативным документом, обеспечивающим высокие требования к надежности и герметичности соединений трубопроводов в условиях высоких давлений. Соблюдение требований данного стандарта является необходимым условием для обеспечения безопасной и эффективной эксплуатации оборудования в различных отраслях промышленности.
