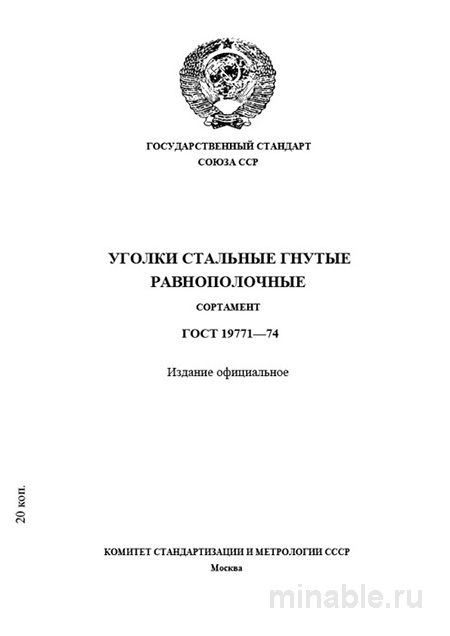

Обзор ГОСТ 19771-74: Гнутые уголки в машиностроении
Введение
В современном машиностроении, где каждый элемент конструкции должен соответствовать строгим техническим требованиям, стандарты играют ключевую роль в обеспечении качества и надежности продукции. ГОСТ 19771-74 регламентирует производство гнутых уголков из стали, используемых в машиностроительной отрасли. Этот стандарт устанавливает требования к геометрическим параметрам, механическим свойствам и технологическим процессам изготовления данных изделий.
Определение и классификация
Гнутые уголки представляют собой металлические профили, получаемые путем гибки листового или рулонного проката. В отличие от катаных уголков, которые производятся методом горячей прокатки, гнутые уголки характеризуются более сложной геометрией и возможностью получения изделий с высокой точностью размеров.
Области применения
Гнутые уголки находят широкое применение в различных сферах машиностроения и строительства:
-
В конструкциях, требующих легкости и эстетической привлекательности, например, в ограждениях, декоративных элементах и мебели.
-
Для повышения жесткости и прочности сварных и болтовых соединений в машиностроительных изделиях.
-
В качестве элементов крепления и соединительных деталей в производственных установках и оборудовании.
Особенности и ограничения
Гнутые уголки обладают рядом специфических характеристик, которые следует учитывать при их применении:
-
Наличие внутренних напряжений, возникающих в процессе гибки, что может снижать усталостную прочность материала.
-
Ограниченная способность выдерживать значительные механические нагрузки по сравнению с катаными уголками.
-
Повышенная точность размеров и качество поверхности, что делает их предпочтительными для некоторых видов работ.
Технологический процесс изготовления
Производство гнутых уголков включает следующие этапы:
-
Резка стального листа или рулона на полосы заданной ширины и длины.
-
Гибка полос на специализированных гибочных машинах с высокой точностью и повторяемостью.
-
Контроль геометрических параметров готовых изделий, включая размеры полок, толщину материала и углы между ними.
Номинальные размеры
Согласно ГОСТ 19771-74, гнутые уголки выпускаются в различных типоразмерах, основными параметрами которых являются:
-
Ширина полок (b): от 20 до 150 мм.
-
Толщина материала (s): от 1 до 5 мм.
-
Радиус гибки (R): в зависимости от конкретных требований к изделию.
Примеры типоразмеров: 25x25x3 мм (ширина полки 25 мм, толщина 3 мм, равные полки).
Контроль качества
Качество гнутых уголков проверяется в соответствии с требованиями ГОСТ 19771-74 и включает следующие этапы:
-
Визуальный осмотр на наличие дефектов, таких как трещины, заусенцы, ржавчина и другие поверхностные повреждения.
-
Измерение геометрических параметров с использованием специализированных измерительных инструментов.
-
Проверка прямолинейности углов и плоскостности полок.
-
Испытания на механические свойства для подтверждения соответствия материала требованиям стандарта.
Преимущества и недостатки
Гнутые уголки обладают рядом преимуществ по сравнению с катаными аналогами, однако имеют и определенные ограничения:
Преимущества:
-
Высокая точность размеров и качество поверхности.
-
Возможность получения сложных геометрических форм.
-
Меньшая масса при сохранении прочности.
Недостатки:
-
Наличие внутренних напряжений, снижающих усталостную прочность.
-
Ограниченная способность выдерживать значительные нагрузки.
-
Более высокая стоимость производства по сравнению с катаными уголками.
Рекомендации для специалистов
При использовании гнутых уголков в машиностроительных конструкциях рекомендуется учитывать следующие моменты:
-
Для конструкций, требующих высокой прочности и устойчивости к нагрузкам, предпочтительнее использовать катаные уголки.
-
Для легких конструкций, декоративных элементов и соединений, где важна точность и эстетика, гнутые уголки являются оптимальным выбором.
-
В случае необходимости, перед использованием гнутых уголков рекомендуется проводить отжиг для снятия внутренних напряжений.
-
При выборе поставщика следует оговаривать все требования к качеству и химическому составу материала, а также проводить входной контроль продукции.
Заключение
ГОСТ 19771-74 является важным нормативным документом, регулирующим производство гнутых уголков из стали. Эти изделия находят широкое применение в машиностроении благодаря своим уникальным характеристикам и точности изготовления. Однако для обеспечения надежности и долговечности конструкций необходимо учитывать специфику применения и правильно выбирать материал в зависимости от условий эксплуатации.
