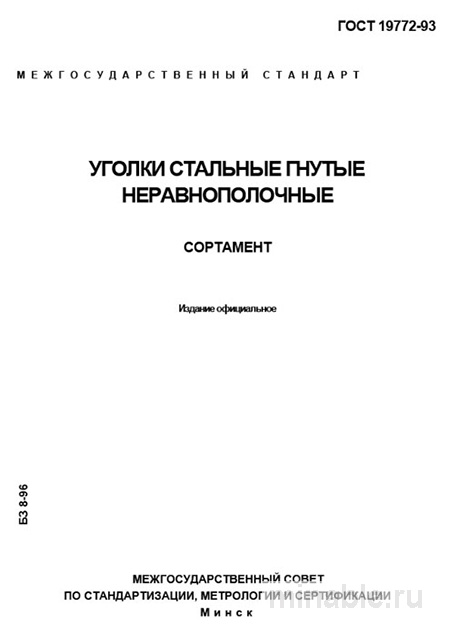

Обзор стандарта ГОСТ 19772-93: Гнутые стальные уголки в промышленном производстве
В процессе проектирования и изготовления машиностроительных конструкций и других промышленных изделий критически важна точность и надежность используемых компонентов. Стальные уголки, регламентированные ГОСТ 19772-93, представляют собой изделия, полученные методом гибки листового металла. Несмотря на то что они менее известны, чем уголки, изготовленные по ГОСТ 851-86 (горячекатаные уголки), они находят широкое применение в различных отраслях промышленности.
Назначение и области применения
ГОСТ 19772-93 описывает характеристики стальных уголков, изготовленных методом гибки. Эти изделия обладают высокой точностью геометрических параметров и качеством поверхности, что делает их пригодными для использования в следующих областях:
-
Конструкционные элементы легких зданий, таких как ангары и выставочные павильоны.
-
Детали кузовов транспортных средств, вагонов и контейнеров.
-
Корпусные элементы промышленного оборудования, включая станки, шкафы управления и прочую специализированную мебель.
-
Ограждения автомобильных дорог и мостовых сооружений.
Важно отметить, что гнутые уголки имеют закругления как с внешних, так и с внутренних сторон, что может быть значимым фактором при проектировании узловых соединений.
Технические характеристики
Стандарт ГОСТ 19772-93 четко регламентирует геометрические параметры уголков, включая ширину полок (одна из которых может быть шире другой), толщину стенки и длину изделия. Диапазон размеров варьируется от малых (20x10 мм) до крупных (130x60 мм), а толщина стенки составляет от 1,5 до 5 мм.
Материалы, используемые для изготовления уголков, включают углеродистые стали (например, ст3сп/пс) и низколегированные стали (например, 09Г2С). Выбор материала зависит от эксплуатационных условий, в частности, от требований к ударной вязкости, устойчивости к вибрациям и температурным перепадам.
Методы контроля качества
Для обеспечения соответствия продукции требованиям стандарта проводится комплекс контрольных мероприятий:
-
Визуальный осмотр: Проверка поверхности уголков на наличие дефектов, таких как неровности, заусенцы, следы коррозии и другие несоответствия.
-
Измерение геометрических параметров: Контроль ширины полок, толщины стенки и длины изделий с использованием измерительных инструментов.
-
Проверка на прямолинейность: Определение отклонения от прямолинейности путем укладки уголка на ровную поверхность.
-
Контроль качества реза: Оценка состояния кромок уголков на предмет наличия заусенцев и других дефектов.
Сравнение с горячекатаными уголками
Для более полного понимания особенностей применения гнутых уголков целесообразно провести их сравнение с горячекатаными изделиями, регламентированными ГОСТ 851-86:
/ Критерий / Гнутый уголок (ГОСТ 19772-93) / Горячекатаный уголок (ГОСТ 851-86) / /--------------------------------------------/------------------------------------------------------------/--------------------------------------------------------------/ / Метод производства / Гибка листового металла / Горячая прокатка / / Форма изгиба / Четкий радиус изгиба с обеих сторон / Скругление внешней стороны, часто с острым углом внутри / / Качество поверхности / Более гладкая поверхность, меньшее количество окалины / Возможны шероховатости, наличие окалины / / Прочность / Менее высокая прочность по сравнению с горячекатаными аналогами / Высокая прочность, пригодность для ответственных конструкций / / Толщина стенки / До 5 мм / От 4 до 24 мм и более / / Область применения / Легкие конструкции, ограждения / Силовые конструкции, несущие каркасы / / Допуски на размеры / Более жесткие / Более мягкие /
Заключение
ГОСТ 19772-93 представляет собой важный нормативный документ, регулирующий производство и применение гнутых стальных уголков. Эти изделия отличаются высокой точностью и качеством поверхности, что делает их востребованными в различных отраслях промышленности.
При использовании гнутых уголков в проектных работах рекомендуется четко формулировать требования к материалам, геометрическим параметрам и другим характеристикам продукции. Это позволит обеспечить соответствие изделий установленным стандартам и минимизировать риски, связанные с дефектами продукции.
