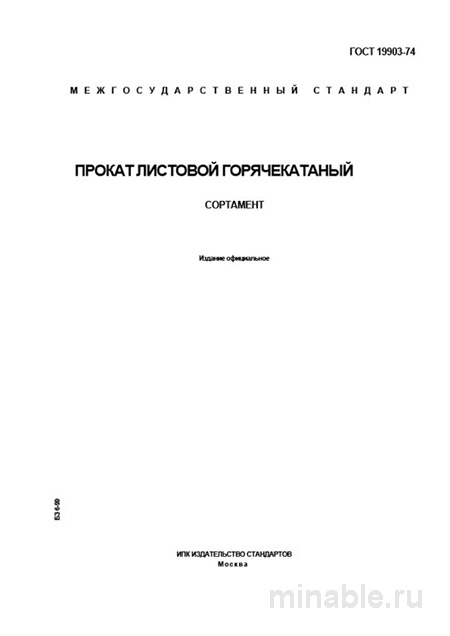

Обзор ГОСТ 19903-74: Стандартный инструмент для инженеров и техников
В машиностроительной отрасли, где ключевым элементом является металл, сортамент представляет собой не просто перечень размеров, а важный нормативный документ, определяющий качество и стоимость металлических изделий. ГОСТ 19903-74, регламентирующий листовой горячекатаный прокат, является одним из таких стандартов, широко применяемым в СССР и России. Несмотря на длительный срок действия, этот стандарт сохраняет свою актуальность благодаря своей универсальности и широкому спектру применения.
Цель и область применения ГОСТ 19903-74: Основы для множества инженерных решений
Данный стандарт устанавливает унифицированные параметры, включая размеры, формы и предельные отклонения для листового горячекатаного проката. Он находит применение в различных сферах:
-
Изготовление сварных конструкций, таких как балки и каркасы зданий.
-
Производство деталей методом гибки, штамповки и резки.
-
Создание обшивок, кожухов и ограждений.
-
Использование в качестве заготовок для последующей обработки или производства холоднокатаного проката.
Следует отметить, что ГОСТ 19903-74 не регулирует химический состав и механические свойства металла, которые определяются другими стандартами (например, ГОСТ 14637 и ГОСТ 27772). Основная задача данного документа заключается в предоставлении инженерам и техникам четкой информации о возможных размерах металлических листов.
Основные параметры: Толщина, ширина и точность прокатки
Стандарт классифицирует листы по нескольким ключевым параметрам:
Толщина и ширина: Основные характеристики сортамента
Листы горячекатаного проката могут иметь толщину от 0,5 до 160 мм. Листы толщиной до 3,9 мм поставляются в листах или рулонах, тогда как более толстые листы поставляются исключительно в листах. Ширина проката варьируется от 500 до 3800 мм для толстолистового проката.
Точность прокатки: Критерии выбора между экономичностью и качеством
ГОСТ 19903-74 предусматривает два класса точности прокатки:
-
Повышенная точность (класс А) характеризуется более жесткими допусками по толщине, ширине и длине, что делает этот класс предпочтительным для изготовления ответственных деталей, требующих высокой точности геометрии.
-
Нормальная точность (класс Б) предусматривает стандартные, более широкие допуски, что делает его подходящим для большинства неответственных конструкций, а также для ограждений и подложных элементов, где высокая точность не является критически важной.
Важно отметить, что при отсутствии указания класса точности в заказе поставщик по умолчанию использует нормальную точность (класс Б), что может привести к недопониманию между техническими специалистами и отделом закупок.
Кривизна и серповидность: Важные аспекты качества
Стандарт также устанавливает допустимые значения кривизны и серповидности листов. Эти параметры имеют важное значение, так как листы с высокой серповидностью могут создавать сложности при укладке на станки для резки или сварки, что в свою очередь может привести к производственным дефектам.
Контроль качества: Методические рекомендации
Контроль качества горячекатаного листа является важным этапом, направленным на предотвращение возможных проблем в процессе производства.
При приемке продукции необходимо учитывать следующие аспекты:
-
Соответствие марки стали, группы точности, размеров и бренда завода-изготовителя информации, указанной в сопроводительных документах.
-
Проверка геометрических параметров, включая измерение толщины в нескольких точках на поверхности листа, а также контроль ширины и длины. Оценка кривизны также является важным этапом проверки.
-
Анализ состояния поверхности листа на предмет наличия дефектов, таких как окалина, трещины или следы коррозии.
На практике часто возникают проблемы, связанные с серповидностью и внутренними напряжениями в металле. Такие листы могут демонстрировать отклонения в геометрии после резки, что может быть выявлено только на этапе сборки или сварки.
Сравнение горячей и холодной прокатки: ГОСТ 19903-74 vs ГОСТ 19904-90
Для более глубокого понимания различий между горячекатаным и холоднокатаным прокатом, рассмотрим основные отличия между ГОСТ 19903-74 и ГОСТ 19904-90:
\
/ Параметр / ГОСТ 19903-74 (горячекатаный) / ГОСТ 19904-90 (холоднокатаный) / /------------------/---------------------------------------------------/---------------------------------------------------/ / Назначение / Конструкции общего назначения, штамповка, гибка / Ответственные детали, внешняя отделка автомобилей, точное штампование, требующее высокого качества поверхности / / Толщина, мм / 0,5 — 160 / 0,35 — 5,0 / / Качество поверхности / Возможны следы окалины, более шероховатая поверхность / Гладкая, без окалины, ровная поверхность / / Допуски по толщине / Менее жесткие (шире) / Более жесткие, особенно для высоких классов точности / / Механические свойства / Обычно более низкая прочность, высокая пластичность / Более высокая твердость и прочность из-за обработки холодом / / Преимущества / Более низкая стоимость, возможность производства толстых листов / Высокая точность и качество поверхности /
Практические рекомендации для инженеров и специалистов по закупкам
На основе практического опыта работы с данным стандартом, можно выделить следующие рекомендации:
При оформлении заказа:
-
Обязательно указывать класс точности (А или Б).
-
Четко указывать марку стали (например, Ст3сп5) и номер соответствующего стандарта (например, ГОСТ 14637-89).
-
В случае необходимости изготовления деталей с повышенными требованиями к качеству, следует оговаривать проведение ультразвукового контроля, особенно для толстых листов.
При приемке продукции:
-
Провести визуальный осмотр листа на предмет наличия дефектов, таких как трещины, окалина или следы коррозии.
-
Выполнить измерения толщины в нескольких точках для обеспечения соответствия заданным параметрам.
-
Оценить степень кривизны и серповидности листа.
-
Сравнить фактические данные с информацией, указанной в паспорте продукции.
При планировании производственных процессов:
-
Учитывать возможные отклонения по краям листов и предусматривать соответствующий запас на обрезку.
-
При необходимости последующей покраски горячекатаного листа, учитывать необходимость его предварительной очистки.
-
Для деталей, требующих значительной деформации в процессе изготовления, выбирать листы с особыми характеристиками (например, сталь категории ВДК, ВГК).
ГОСТ 19903-74 представляет собой важный нормативный документ, являющийся неотъемлемым инструментом для инженеров и техников. Понимание и правильное применение данного стандарта способствует оптимизации производственных процессов, повышению качества продукции и снижению рисков на всех этапах производства.
