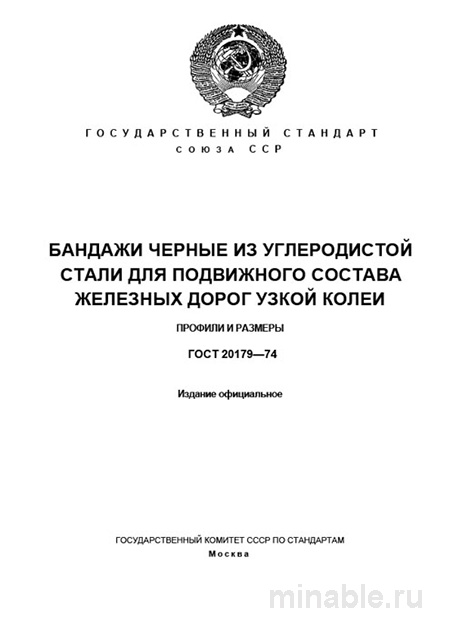

ГОСТ 20179-74: Бандажи для узкоколейных железных дорог - Комплексный разбор

Обзор ГОСТ 20179-74: технический анализ стандарта

В машиностроении, особенно в производстве железнодорожного подвижного состава, стандарты и нормативные документы играют ключевую роль в обеспечении качества и безопасности продукции. ГОСТ 20179-74 является одним из таких документов, регламентирующих производство бандажей для узкоколейных железных дорог (ширина колеи 750 мм). Несмотря на то, что стандарт был принят в 1974 году, он продолжает оставаться актуальным для предприятий, занимающихся изготовлением указанных изделий. В данном обзоре представлен профессиональный анализ содержания стандарта, основанный на опыте работы с ним в качестве инженера-технолога.

Цели и область применения стандарта

ГОСТ 20179-74 устанавливает технические требования к производству бандажей для узкоколейных железных дорог. Эти изделия представляют собой элементы колесных пар, которые непосредственно контактируют с рельсами и обеспечивают движение поезда, а также возможность изменения направления движения. Бандажи должны обладать высокой износостойкостью, прочностью и способностью выдерживать значительные механические нагрузки.

Стандарт распространяется исключительно на черные бандажи, то есть изделия, изготовленные из конструкционной стали без термической обработки (закаливания). Это обуславливает специфические требования к материалу и технологии производства.

Требования к материалам и механическим свойствам

Для изготовления бандажей стандарт допускает использование двух марок стали: 60 и 65Г.

• Сталь 60 характеризуется высокой пластичностью и устойчивостью к разрушению, что делает ее подходящей для массового производства.

• Сталь 65Г обладает более высокой прочностью, однако требует более тщательного контроля качества на всех этапах производства из-за склонности к образованию трещин.

Основные механические характеристики бандажей, регламентированные стандартом:

• Предел прочности при растяжении: не менее 600 МПа.

• Твердость по Бринеллю (HB): 187–229.

• Гибкость, обеспечивающая устойчивость к ударным нагрузкам.

Эти параметры являются критическими для обеспечения надежности и долговечности бандажей в условиях эксплуатации.

Геометрические параметры

ГОСТ 20179-74 определяет два типа бандажей:

1. С цилиндрической поверхностью (тип Б).

2. С конической поверхностью (тип Н), с углами наклона 1:10 и 1:20.

Для каждого типа предусмотрены конкретные значения толщины, высоты и диаметра, которые должны строго соответствовать установленным нормам. Отклонение от заданных размеров может привести к снижению эксплуатационных характеристик колесных пар и возникновению аварийных ситуаций.

Контроль качества

Процесс контроля качества бандажей включает несколько этапов:

1. Идентификация материала: проверка химического состава и марки стали.

2. Механические испытания: определение предела прочности на разрыв и твердости по Бринеллю.

3. Визуальный осмотр: выявление поверхностных дефектов (трещин, царапин, вмятин и пр.).

4. Геометрические измерения: проверка соответствия размеров установленным требованиям.

5. Проверка целостности структуры: ультразвуковая дефектоскопия и другие методы неразрушающего контроля.

Сравнительный анализ с ГОСТ 10702-78

Для колес широкой колеи существует аналогичный стандарт — ГОСТ 10702-78. Основные различия между этими документами:

/ Показатель / ГОСТ 20179-74 (узкая колея) / ГОСТ 10702-78 (широкая колея) / /-----------------------------------/----------------------------/-----------------------------/ / Назначение / Узкоколейный подвижной состав / Ширококолейный подвижной состав / / Марки стали / 60, 65Г / 60, 65Г, 75 / / Твердость (HB) / 187–229 / 187–241 (для сталей 60, 65Г) / / Профиль / Б (цилиндр.), Н (конус. 1:10, 1:20) / Только конический (1:20) / / Допуски на размеры / Менее жесткие / Более жесткие /

Основными отличиями являются более высокие требования к прочности и жесткости колес для широкой колеи, обусловленные повышенными эксплуатационными нагрузками.

Рекомендации для специалистов

При закупке бандажей:

• Требовать предоставления сертификатов соответствия, а также документов, подтверждающих соответствие продукции требованиям стандарта.

• Уточнять методы испытаний на ударную прочность стали.

• Убедиться, что условия поставки соответствуют требованиям ГОСТ.

При приемке на склад:

• Провести выборочный контроль качества (не менее 10–15% от партии).

• Визуально осмотреть изделия на наличие дефектов.

• Обеспечить условия хранения, исключающие возможность коррозии.

На производстве:

• Перед монтажом бандажей на ось проводить их механическую обработку.

• Контролировать температурный режим эксплуатации колесных пар.

Заключение

ГОСТ 20179-74 является важным нормативным документом, регламентирующим производство бандажей для узкоколейных железных дорог. Соблюдение требований стандарта обеспечивает высокое качество и надежность колесных пар, что является залогом безопасности и эффективности железнодорожного транспорта.
