Обзор ГОСТ 20312-90: Использование специальных пластин для обработки металла
В области машиностроения, особенно при производстве ограниченных партий изделий, широко применяются специализированные режущие пластины для обработки металлических материалов. Государственный стандарт ГОСТ 20312-90 регламентирует характеристики и параметры пятигранных пластин типа 51, которые находят широкое применение в данной сфере. Несмотря на то, что данный стандарт был принят достаточно давно, он продолжает оставаться актуальным и востребованным в производственной практике. Понимание его требований является ключевым фактором для обеспечения высокого качества обработки металла и продления срока службы режущего инструмента.
Цели и задачи стандарта

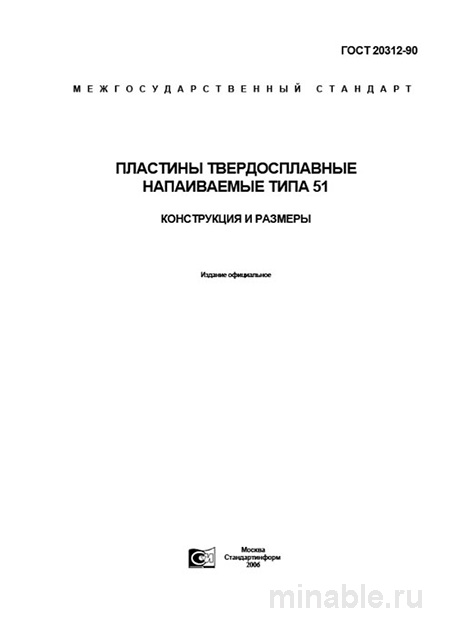

ГОСТ 20312-90 устанавливает технические требования к форме, размерам и качеству пятигранных режущих пластин типа 51. Пластины данного типа представляют собой геометрические фигуры, имеющие форму правильного пятиугольника и оснащенные десятью режущими кромками, что обеспечивает их высокую износостойкость и долговечность в процессе эксплуатации.
Пластины типа 51 предназначены для выполнения чистовой и получистовой обработки различных металлических материалов, включая сталь, чугун и цветные металлы. Они могут использоваться как на специализированных станках, так и в условиях ремонтных мастерских, где требуется возможность переточки инструмента.
Основные параметры и размеры пластин
Стандарт ГОСТ 20312-90 строго регламентирует геометрические параметры пластин, включая их диаметр, который определяется как диаметр описанной окружности. В соответствии с требованиями стандарта, пластины выпускаются в нескольких типоразмерах, варьирующихся от 16 мм до 45 мм. Например, для пластины типа 51-05 диаметр составляет 25 мм.
Следует отметить, что стандарт не устанавливает конкретные требования к материалам, из которых должны изготавливаться пластины. Выбор материала, как правило, определяется техническими условиями производителя или требованиями конкретного заказа. Пластины могут быть изготовлены из различных марок твердых сплавов, таких как ВК8 или Т15К6, что позволяет адаптировать их под специфические условия эксплуатации и типы обрабатываемых материалов.
Контроль качества пластин
При поступлении партии пластин на производственное предприятие необходимо провести тщательный контроль их качества.
Визуальный осмотр
В процессе визуального осмотра проверяется наличие дефектов на поверхности пластин, таких как трещины, сколы или другие механические повреждения. Также оценивается качество заточки передних и задних углов режущих кромок.
Метрологический контроль
Для более точной оценки соответствия пластин требованиям стандарта применяются специализированные измерительные инструменты, такие как штангенциркули и микрометры. Это позволяет обеспечить соответствие размеров пластин установленным параметрам.
Сравнительный анализ с другими типами пластин
Для более полного понимания характеристик пластин типа 51 целесообразно провести их сравнение с другими типами режущих пластин, например, с прямоугольными пластинами типа 01.
/ Параметр / Пластины типа 51 (пятигранные) / Пластины типа 01 (прямоугольные) / /-------------------------------------/--------------------------------/----------------------------------/ / Основное назначение / Чистовая и получистовая обработка / Черновая и получистовая обработка / / Количество режущих кромок / 10 / 4 / / Универсальность / Высокая (много кромок) / Ниже, но выше прочность / / Геометрия и прочность пластины / Острые углы, менее прочные / Массивная конструкция, прочные / / Типичные допуски на размер D (мм) / Класс А: ±0.05 Класс В: ±0.13 / Класс А: ±0.06 Класс В: ±0.16 /
Как видно из таблицы, пластины типа 51 обладают большей универсальностью и подходят для более точной обработки, в то время как пластины типа 01 предназначены для выполнения более грубых операций с высокими нагрузками.
Рекомендации по работе с пластинами
При выборе и заказе
При выборе пластин необходимо указывать не только их размеры, но и марку твердого сплава, а также класс точности. Рекомендуется отдавать предпочтение пластинам класса А, так как они обеспечивают более высокую точность обработки. Также следует запрашивать у поставщика сертификаты, подтверждающие соответствие продукции требованиям ГОСТ.
При эксплуатации
Необходимо учитывать, что пятигранные пластины обладают повышенной хрупкостью и не предназначены для выполнения операций, связанных с грубым резанием. Важно правильно подготавливать место установки пластины на станке и соблюдать технологию напайки для обеспечения надежного крепления инструмента.
При контроле качества
Перед началом использования пластин необходимо проводить их проверку на соответствие размерам и отсутствие дефектов. Особое внимание следует уделять пластинам, поступающим от новых поставщиков, чтобы исключить возможность использования некачественной продукции.
Заключение
ГОСТ 20312-90 является важным нормативным документом, регулирующим характеристики и параметры пятигранных режущих пластин типа 51. Соблюдение требований данного стандарта позволяет обеспечить высокое качество обработки металла и продлить срок службы режущего инструмента. При выборе, заказе и использовании пластин необходимо учитывать их конструктивные особенности, а также проводить тщательный контроль качества продукции.
