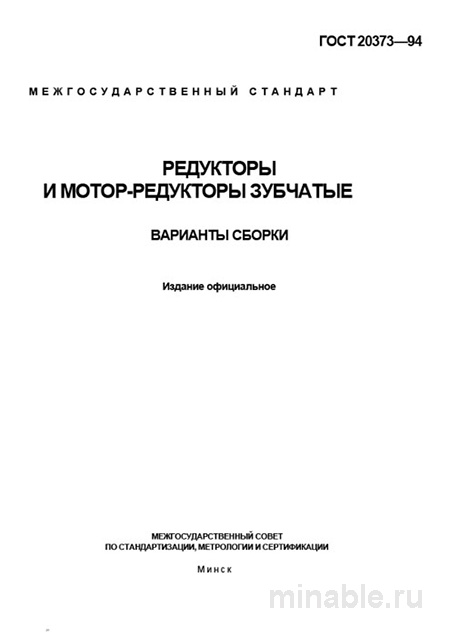

Обзор ГОСТ 20373-94: подробное руководство для инженера
ГОСТ 20373-94 является ключевым нормативным документом, используемым инженерами и техническими специалистами на промышленных предприятиях при монтаже зубчатых редукторов и мотор-редукторов. Стандарт направлен на унификацию конструктивных решений различных моделей редукторов, что способствует их правильной интеграции в производственные процессы, упрощению подключения к вспомогательным системам и оптимизации технического обслуживания.
Цель стандарта
Документ регламентирует процедуры сборки цилиндрических, конических и червячных редукторов. В нем детально описываются требования к расположению ключевых компонентов: валов, корпуса, масляных отверстий, смотровых окон и других конструктивных элементов.
Практическое применение стандарта включает:
-
Определение ориентации выходного вала (горизонтальное или вертикальное расположение).
-
Установку направления вращения валов для обеспечения корректного взаимодействия с сопряженными механизмами.
-
Расположение масляных отверстий для обеспечения удобства технического обслуживания.
Следует отметить, что стандарт не регламентирует параметры зубчатых колес, а фокусируется исключительно на аспектах сборки редуктора.
Основные технические требования и варианты компоновки
ГОСТ 20373-94 использует систему обозначений, состоящую из буквенно-цифровых кодов. Например, код «1Ц2» для цилиндрического редуктора расшифровывается следующим образом:
-
1 — схема расположения валов (быстроходный и тихоходный).
-
Ц — тип редуктора (цилиндрический).
-
2 — конструктивное исполнение корпуса (например, с монтажными лапами).
Документ содержит подробные инструкции по сборке для различных типов редукторов, включая цилиндрические, коническо-цилиндрические, червячные и глобоидные. Для каждого типа приведены схемы с нумерацией всех возможных вариантов компоновки валов и корпуса.
Материалы и конструктивные особенности
Стандарт предъявляет требования к материалам, используемым при производстве редукторов:
-
Корпус редуктора изготавливается из чугуна или стали.
-
Валы и шестерни выполняются из легированных сталей, что обеспечивает высокую прочность и долговечность компонентов.
Контроль качества
Оценка качества редуктора осуществляется в два этапа:
-
Визуальный осмотр и проверка сопроводительной документации:
-
Сопоставление паспортного обозначения сборки с заказом.
-
Проверка наличия всех необходимых компонентов (пробки, сапун, смотровое окно и т.д.).
-
Визуальный контроль на наличие дефектов (задиры, следы коррозии).
-
-
Геометрическая проверка и испытания:
-
Контроль правильности расположения подшипниковых отверстий.
-
Оценка параллельности и перпендикулярности осей валов и корпуса.
-
Проведение пробного запуска для выявления вибраций, шумов, перегрева и утечек масла.
-
Особенности по сравнению с другими стандартами
ГОСТ 20373-94 имеет отличительную черту — он не регламентирует технические параметры редукторов, а фокусируется на правильной сборке. Другие нормативные документы, такие как ГОСТ 26691-85 или ГОСТ Р 50891-96, охватывают вопросы расчета параметров, выбора материалов и проведения испытаний.
Практические рекомендации
Для специалистов, работающих с данным стандартом, рекомендуется:
-
В заказах указывать полное обозначение варианта сборки, включая тип редуктора.
-
При проектировании учитывать расположение масляных отверстий.
-
При приемке оборудования сверять его код сборки с заявленным в заказе.
-
Перед монтажом проверять уровень и правильность заливки масла.
Заключение
ГОСТ 20373-94 представляет собой важный нормативный акт для инженеров, занимающихся проектированием и эксплуатацией приводной техники. Применение стандарта позволяет минимизировать ошибки при монтаже, закупке и обслуживании оборудования, что способствует повышению эффективности производственных процессов и снижению эксплуатационных затрат.
