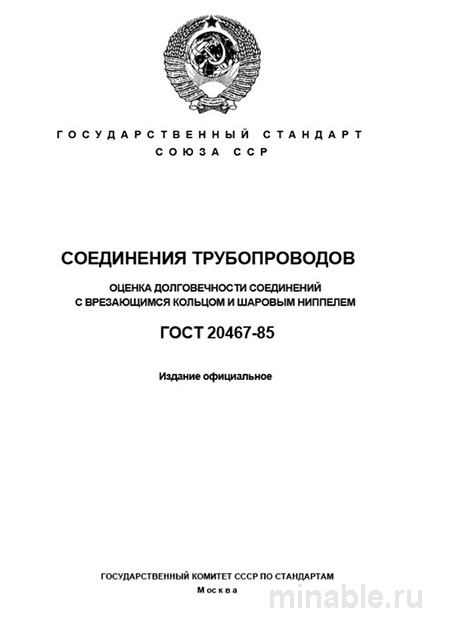

Обзор ГОСТ 20467-85: комплексный анализ стандарта для соединений трубопроводов
В области машиностроения надежность гидравлических и пневматических систем во многом определяется качеством комплектующих элементов. Особое внимание следует уделить соединениям с врезающимся кольцом и шаровым ниппелем, которые являются ключевыми компонентами трубопроводных систем. ГОСТ 20467-85 «Соединения трубопроводов. Оценка долговечности соединений с врезающимся кольцом и шаровым ниппелем», разработанный для обеспечения эксплуатационной надежности указанных соединений, устанавливает критерии и методы испытаний, направленные на определение их способности функционировать без утечек в течение заданного срока.
Цель и задачи стандарта
ГОСТ 20467-85 предназначен для оценки эксплуатационной долговечности соединений трубопроводов с врезающимся кольцом и шаровым ниппелем. Стандарт направлен на обеспечение соответствия данных соединений требованиям по герметичности и устойчивости к механическим нагрузкам. Это особенно важно для систем, транспортирующих воду, воздух и другие рабочие среды.
Основные задачи стандарта включают:
-
Установление требований к материалам, используемым для изготовления соединений.
-
Определение допустимых геометрических параметров и конструктивных особенностей деталей.
-
Разработка методик испытаний для оценки герметичности и долговечности соединений.
-
Обеспечение контроля качества на всех этапах производства и эксплуатации трубопроводных систем.
Объекты проверки
В рамках стандарта проводится комплексная проверка следующих параметров соединений:
Материалы и их характеристики
Особое внимание уделяется выбору материалов для изготовления уплотнительных колец, ниппелей и корпусов фитингов. Уплотнительные кольца должны быть изготовлены из высокопрочных сталей, устойчивых к деформациям при затяжке. Материал должен обладать высокой коррозионной стойкостью и механической прочностью.
Геометрические параметры
Стандарт регламентирует допустимые отклонения геометрических параметров деталей, включая углы конусов, диаметры и другие конструктивные особенности. Особое внимание уделяется точности изготовления резьбовых соединений и качеству обработки поверхностей.
Герметичность и устойчивость к давлению
Основным критерием оценки качества соединений является их способность выдерживать испытательное давление без утечек. Стандарт устанавливает методики проведения испытаний на герметичность, включая многократное циклическое нагружение соединения.
Методы контроля качества
Для обеспечения соответствия соединений требованиям стандарта применяются следующие методы контроля:
Визуальный осмотр
На этапе входного контроля проводится визуальный осмотр деталей с целью выявления дефектов, таких как заусенцы, следы коррозии, повреждения резьбы и другие несоответствия требованиям.
Механические испытания
Для оценки прочности и герметичности соединений проводятся механические испытания на стенде. Детали подвергаются воздействию испытательного давления и циклическим нагрузкам, что позволяет определить их способность сохранять герметичность в течение длительного времени.
Сравнительный анализ с другими стандартами
Часто возникает путаница между ГОСТ 20467-85 и ГОСТ 28357-89, которые регламентируют различные аспекты качества трубопроводных соединений. В отличие от ГОСТ 28357-89, который устанавливает требования к точности изготовления деталей по чертежам, ГОСТ 20467-85 направлен на оценку эксплуатационной надежности соединений.
Для обеспечения высокого уровня надежности трубопроводных систем необходимо учитывать требования обоих стандартов и проводить комплексный контроль качества на всех этапах производства и эксплуатации.
Рекомендации для специалистов
-
Инженерам-конструкторам рекомендуется указывать в проектной документации требование о соответствии соединений трубопроводов ГОСТ 20467-85. Также следует запрашивать у поставщиков сертификаты и протоколы испытаний, подтверждающие соответствие деталей требованиям стандарта.
-
При выборе комплектующих для трубопроводных систем рекомендуется отдавать предпочтение продукции проверенных производителей, гарантирующих высокое качество и долговечность соединений.
-
Специалисты, осуществляющие входной контроль качества, должны проводить тщательный визуальный осмотр деталей, а также использовать специализированные методы испытаний для оценки герметичности и прочности соединений.
-
Руководителям предприятий рекомендуется обеспечить внедрение и соблюдение требований ГОСТ 20467-85 на всех этапах производственного процесса, что позволит повысить надежность трубопроводных систем и снизить затраты на их обслуживание.
Заключение
ГОСТ 20467-85 является важным нормативным документом, направленным на обеспечение надежности и долговечности соединений трубопроводов с врезающимся кольцом и шаровым ниппелем. Соблюдение требований стандарта позволяет предотвратить утечки и аварийные ситуации, связанные с нарушением герметичности трубопроводных систем.
