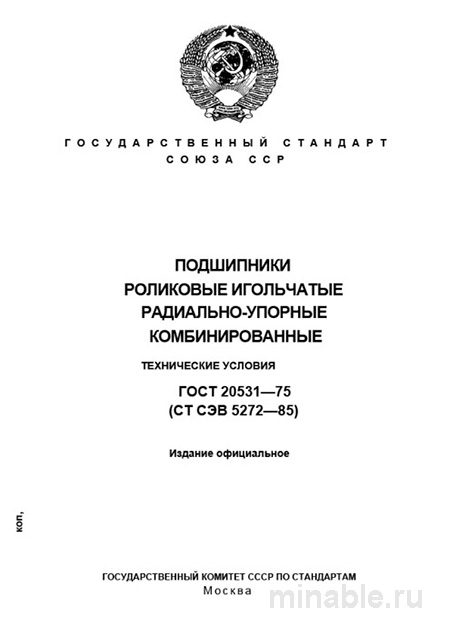

ГОСТ 20531-75: Игольчатые роликовые радиально-упорные комбинированные подшипники – Анализ и описание

Обзор ГОСТ 20531-75: Практическое применение стандарта

В машиностроении, особенно при проектировании и производстве критически важных узлов и механизмов, обеспечение надежности всех компонентов является первостепенной задачей. Комбинированные подшипники, регламентируемые стандартом ГОСТ 20531-75, представляют собой один из ключевых элементов, способных выдерживать комбинированные нагрузки в ограниченном пространстве. Данный стандарт не только устанавливает технические требования к производству и эксплуатации таких подшипников, но и служит практическим руководством для специалистов, ответственных за контроль качества и долговечности продукции.

Назначение и область применения стандарта

ГОСТ 20531-75 регламентирует конструкцию и технические характеристики комбинированных подшипников, которые объединяют в одном корпусе радиально-упорный роликовый и шариковый подшипники. Эти подшипники предназначены для восприятия комбинированных нагрузок, действующих в различных направлениях, при условии компактных размеров. Они находят широкое применение в машиностроении, где требуется высокая прочность и надежность при ограниченных габаритах, например, в карданных валах, ступичных узлах и редукторах.

Важно отметить, что комбинированные подшипники не обладают способностью к автоматической центровке, что требует высокой точности при их установке. Данное требование отражено в стандарте в разделе, посвященном допускам и методам контроля качества.

Основные технические требования

Стандарт детально регламентирует материалы, конструктивные параметры и методы сборки подшипников.

Материалы

Для изготовления конструктивных элементов подшипников, таких как тела качения (роликовые и шариковые), кольца и другие компоненты, используются специализированные марки стали. После механической обработки твердость данных элементов должна соответствовать установленным нормативам, что обеспечивает их высокую износостойкость и долговечность.

Геометрические параметры и допуски

В стандарте предусмотрены строгие требования к геометрическим параметрам подшипников, включая:

• Точность расположения дорожек качения.

• Параллельность торцов колец.

• Шероховатость рабочих поверхностей, которая должна соответствовать установленным значениям.

Из практического опыта: часто причиной выхода из строя подшипников является нарушение технологии сборки или использование материалов с несоответствующими характеристиками.

Процесс сборки

Правильная установка комбинированного подшипника требует точного соблюдения технологических параметров, включая:

• Регулировку радиального и осевого зазоров.

• Контроль момента трения.

Несоблюдение данных требований может привести к преждевременной поломке подшипника.

Методы контроля качества

Раздел стандарта, посвященный методам контроля качества, представляет собой подробное руководство для специалистов, осуществляющих проверку подшипников. Контроль качества включает следующие этапы:

1. Первичная проверка при приемке:

   • Визуальный осмотр на наличие дефектов, коррозии или ошибок маркировки.

   • Измерение геометрических параметров с использованием специализированных инструментов.

   • Проверка соответствия радиальных и осевых зазоров установленным значениям.

   • Определение момента трения.

2. Периодический контроль:

   • Испытание подшипников на работоспособность при длительной эксплуатации.

Сравнение с традиционными подшипниками

При выборе между комбинированными подшипниками и традиционными решениями, состоящими из двух отдельных подшипников, необходимо учитывать следующие факторы:

/ Параметр / Комбинированный подшипник (ГОСТ 20531-75) / Два отдельных подшипника (ГОСТ 4657-82 + ГОСТ 7872-89) / /-----------------------------------/------------------------------------------/-----------------------------------------------------/ / Назначение / Комплексное восприятие комбинированных нагрузок / Раздельное восприятие радиальных и осевых нагрузок / / Габариты и масса / Меньшие габариты и масса / Большие габариты и масса / / Технологичность монтажа/демонтажа / Упрощенный процесс установки / Более сложный процесс установки / / Взаимозаменяемость / Полная взаимозаменяемость / Частичная взаимозаменяемость / / Стоимость / Более высокая стоимость / Более низкая стоимость /

Рекомендации для специалистов

На основании практического опыта работы с данным стандартом можно сформулировать следующие рекомендации:

1. Выбор подшипников:

   • Тщательно анализировать техническую документацию и результаты испытаний.

   • Предпочтение отдавать продукции проверенных производителей.

   • Для ответственных узлов рекомендуется использовать подшипники повышенного класса точности.

2. Приемка на склад:

   • Осуществлять выборочный или полный контроль геометрических параметров и зазоров.

   • Обращать внимание на целостность упаковки и состояние подшипников.

3. Эксплуатация в производственных условиях:

   • Обеспечивать чистоту и точность посадочных поверхностей.

   • Использовать специализированные инструменты для монтажа.

Заключение

ГОСТ 20531-75 представляет собой важный нормативный документ, обеспечивающий производство высококачественных комбинированных подшипников. Соблюдение требований данного стандарта гарантирует надежную работу критически важных узлов и агрегатов в различных условиях эксплуатации.
