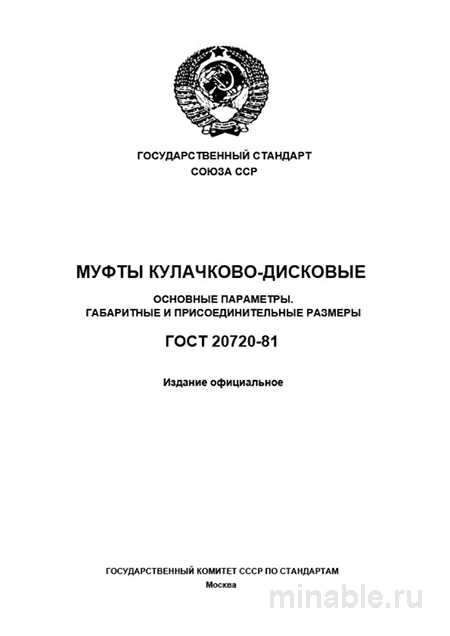

ГОСТ 20720-81: Муфты кулачково-дисковые. Комплексный разбор

Обзор ГОСТ 20720-81: ключевой нормативный документ для инженеров

В области машиностроения, где критически важны точность и надежность, стандарты представляют собой не просто набор правил, а систематизированный опыт, закрепленный в виде нормативных требований. ГОСТ 20720-81 регламентирует параметры и характеристики специальных соединительных элементов, предназначенных для передачи вращательного движения между валами, способными работать при их незначительном смещении относительно друг друга. В данном обзоре рассматриваются цели применения данных деталей, их конструктивные особенности, методы контроля качества, а также проводится сравнительный анализ с другими типами муфт.

Назначение и функциональные особенности

Детали, известные как кулачково-дисковые муфты, предназначены для соединения валов при их несоосности. Это актуально для оборудования, где обеспечение идеальной параллельности валов затруднительно или нецелесообразно, например, в конвейерных системах, промышленных станках, насосных установках и вентиляторах.

Содержание стандарта

ГОСТ 20720-81 устанавливает параметры и характеристики кулачково-дисковых муфт, включая:

• Предельный крутящий момент, который может быть передан муфтой.

• Диаметр отверстия для установки вала.

• Габаритные размеры муфты.

• Параметры шлицевых или резьбовых соединений для монтажа.

Кроме того, стандарт регламентирует требования к материалам изготовления муфт, отдавая предпочтение высокопрочным сталям, прошедшим специальную термическую обработку.

Методы контроля качества

Контроль качества кулачково-дисковых муфт включает следующие этапы:

• Визуальный осмотр поверхности на наличие дефектов, таких как трещины и механические повреждения.

• Измерение твердости материала с использованием твердомеров.

• Контроль геометрических параметров с применением измерительных инструментов.

• Проверка работоспособности муфты в условиях, имитирующих эксплуатационные нагрузки.

Сравнительный анализ с другими типами соединений

Существуют различные типы соединительных муфт, каждый из которых имеет свои преимущества и ограничения:

• Кулачково-дисковые муфты компенсируют осевое смещение валов, но не предназначены для работы с большими крутящими моментами.

• Упругие муфты обеспечивают амортизацию вибраций и ударных нагрузок, однако их компенсирующая способность ограничена.

• Зубчатые муфты рассчитаны на передачу значительных крутящих моментов, но требуют высокой точности монтажа.

Рекомендации по выбору и эксплуатации

При выборе кулачково-дисковой муфты необходимо учитывать следующие факторы:

1. Обеспечивать запас прочности, превышающий расчетные значения крутящего момента.

2. Контролировать параметры биения валов для предотвращения преждевременного износа муфты.

3. Использовать рекомендованные производителем смазочные материалы.

4. Убедиться в прохождении муфт необходимой термической обработки для повышения их износостойкости.

5. Соблюдать установленные значения осевого зазора при монтаже.

Заключение

ГОСТ 20720-81 является основополагающим нормативным документом, регламентирующим производство и эксплуатацию кулачково-дисковых муфт. Понимание требований стандарта и применение накопленного практического опыта позволяют инженерам разрабатывать надежные и долговечные механизмы, обеспечивая высокое качество и безопасность эксплуатации оборудования.
