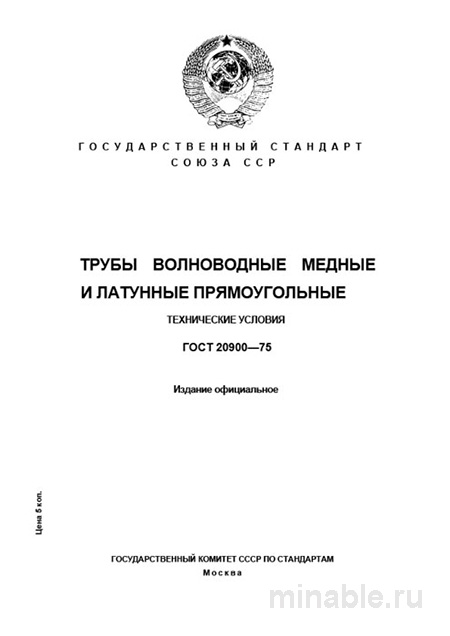

ГОСТ 20900-75: Трубы волноводные прямоугольные - Комплексный разбор

Обзор ГОСТ 20900-75: Практическое руководство по стандарту для волноводов

В области машиностроения, особенно в радиолокации и спутниковой технологии, качество компонентов играет ключевую роль. Одной из важнейших деталей является волноводный тракт, состоящий из специализированных прямоугольных труб, соответствующих стандарту ГОСТ 20900-75. Несмотря на то что данный стандарт был принят в 1975 году, он сохраняет свою актуальность и является основополагающим документом для определения характеристик медных и латунных труб, используемых в волноводах.

Применение волноводов

Трубы, соответствующие ГОСТ 20900-75, предназначены исключительно для изготовления волноводов, которые представляют собой устройства для передачи радиосигналов. Они находят широкое применение в радиолокационных системах, спутниковой связи, ускорителях заряженных частиц и других высокотехнологичных комплексах. Эти трубы не предназначены для использования в механических или гидравлических системах общего назначения.

Основные технические требования к трубам

Стандарт ГОСТ 20900-75 предъявляет строгие требования к материалам, размерам и форме труб. Основные положения включают:

1. Материалы:

   • Медные трубы (марки М1, М2, М3) обеспечивают высокую электропроводность, что является критически важным для волноводов.

   • Латунные трубы (марки Л68 и Л63) обладают повышенной прочностью и меньшей стоимостью, однако их электропроводность ниже, что ограничивает их применение в ключевых компонентах системы.

2. Геометрические параметры:

   • Трубы должны строго соответствовать заданным размерам для минимизации потерь сигнала.

   • Радиус закругления углов должен быть тщательно выдержан, так как любые отклонения могут привести к механическим повреждениям системы.

3. Физико-механические свойства:

   • Трубы могут быть изготовлены в твердом, полутвердом или мягком состоянии, что определяется условиями их эксплуатации. Твердые трубы обеспечивают повышенную прочность, тогда как мягкие легче поддаются механической обработке.

Методы контроля качества

При производстве труб проводится комплексная проверка на соответствие требованиям стандарта. Основные этапы контроля включают:

1. Измерение геометрических параметров труб, включая их размеры и радиус закругления углов.

2. Визуальный осмотр на наличие дефектов, таких как вмятины, царапины и другие механические повреждения. Особое внимание уделяется состоянию внутренней поверхности труб, так как даже незначительные дефекты могут негативно сказаться на эксплуатационных характеристиках волноводов.

3. Механические испытания на прочность, включающие измерение удлинения труб при растяжении.

Отличия от стандартных труб

Трубы, соответствующие ГОСТ 20900-75, имеют ряд специфических характеристик, отличающих их от труб общего назначения:

• Функциональное назначение: Волноводы предназначены для передачи радиосигналов, в то время как стандартные трубы используются для транспортировки жидкостей или газов.

• Точность изготовления: Для волноводов требуется высокая точность геометрических параметров, в то время как стандартные трубы допускают отклонения.

• Качество внутренней поверхности: Внутренняя поверхность волноводов должна быть идеально гладкой, в то время как для стандартных труб наличие незначительных дефектов допустимо.

• Уровень контроля качества: Волноводы подвергаются более строгому контролю, чем стандартные трубы, что обусловлено их высокой стоимостью и критичностью применения.

Рекомендации для специалистов

При работе с трубами, соответствующими ГОСТ 20900-75, рекомендуется соблюдать следующие правила:

1. Тщательно указывать все технические требования в заказах для обеспечения правильного выбора и изготовления труб.

2. Проводить визуальный осмотр труб при их получении на наличие дефектов.

3. Сверять паспорта труб с требованиями стандарта для подтверждения их соответствия.

Заключение

Стандарт ГОСТ 20900-75 является важным нормативным документом, определяющим требования к качеству и характеристикам труб, используемых в волноводах. Его соблюдение обеспечивает высокую надежность и эффективность радиоэлектронной аппаратуры, применяемой в различных отраслях промышленности.
