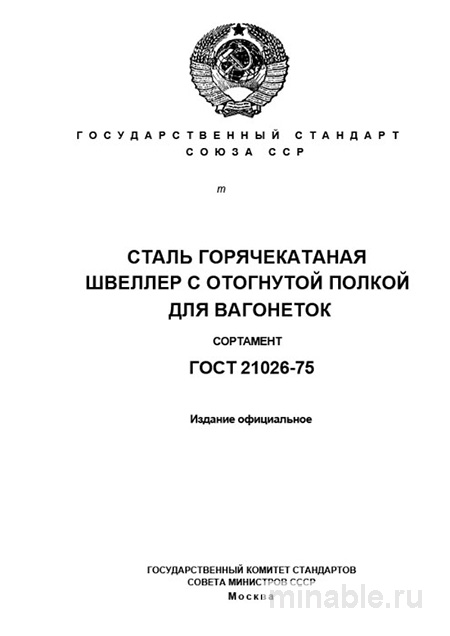

ГОСТ 21026-75: Швеллеры для вагонеток - Полный разбор и сортамент

Обзор ГОСТ 21026-75: Стальной швеллер для вагонеток

В машиностроительной отрасли, особенно в горнодобывающей и транспортной сферах, ключевую роль играет надежность и долговечность используемых материалов и компонентов. Одним из таких элементов является специализированный профиль, регламентируемый стандартом ГОСТ 21026-75. Этот нормативный документ представляет собой комплекс технических требований, разработанных с учетом высоких механических нагрузок и динамических воздействий.

Назначение и область применения

ГОСТ 21026-75 устанавливает параметры стальных швеллеров с отогнутой наружу полкой, предназначенных исключительно для изготовления рам вагонеток. Конструкция с отогнутой полкой обеспечивает высокую жесткость и надежность узла соединения с продольными балками рамы, что критически важно для обеспечения безопасности и долговечности вагонетки. Применение таких швеллеров в иных конструкциях не рекомендуется.

Основные технические требования и размеры

Стандарт регламентирует геометрические параметры швеллеров, включая ширину и толщину полок, толщину стенки, радиусы закруглений и внутренних углов, а также радиус отгиба полки. Всего предусмотрено семь типоразмеров, обозначаемых цифрами от 5 до 18.

Материалы

Для изготовления швеллеров используются углеродистые стали марок Ст3сп/пс и низколегированные стали марки 09Г2С. Выбор материала зависит от условий эксплуатации. Например, сталь 09Г2С обладает повышенной хладностойкостью и применяется при низких температурах. Стандарт не регламентирует прочностные характеристики готового профиля, однако они должны соответствовать марке стали, что подтверждается сертификатами качества, предоставляемыми производителем.

Методы контроля качества

Контроль качества швеллеров включает визуальный осмотр и инструментальную проверку.

Визуальный осмотр

При приемке продукции проверяется:

• Отгиб полки: отсутствие дефектов поверхности, таких как заусенцы, трещины и отклонения от заданного радиуса отгиба.

• Прямолинейность: соответствие профиля заданным геометрическим параметрам, исключая искривления и скручивания.

• Качество поверхности: отсутствие дефектов, влияющих на эксплуатационные характеристики, таких как плены, раковины или трещины.

Инструментальная проверка

Для контроля геометрических параметров применяются измерительные инструменты:

• Линейка

• Штангенциркуль

• Угломер

• Шаблоны для проверки радиусов

Сравнение с другими стандартами

Для понимания специфики ГОСТ 21026-75 целесообразно провести его сравнение с ГОСТ 824-89, который также регламентирует параметры стальных швеллеров, но предназначен для общего применения.

/ Параметр / ГОСТ 21026-75 / ГОСТ 824-89 / /----------/---------------/---------------/ / Основное назначение / Рамы вагонеток, высокие ударные и динамические нагрузки / Строительные конструкции, каркасы, общее машиностроение / / Конструкция полки / Полка отогнута наружу / Полки параллельны или имеют небольшой уклон (серии У, П, Э) / / Требования к материалам / Ст3, 09Г2С (ударная вязкость и хладностойкость) / Широкий спектр сталей / / Допуски по геометрии / Более строгие / Стандартные допуски / / Радиусы сопряжений / Увеличенные / Стандартные /

Рекомендации по использованию

При работе с продукцией, соответствующей ГОСТ 21026-75, рекомендуется учитывать следующие аспекты:

1. Документация: В технических заданиях и документации на закупку следует указывать полное наименование продукции, включая номер профиля и стандарт (например, «Швеллер №Х ГОСТ 21026-75»).

2. Выбор поставщика: Рекомендуется отдавать предпочтение крупным производителям, специализирующимся на выпуске продукции для военной промышленности и тяжелого машиностроения, где вопросам контроля качества уделяется особое внимание.

3. Приемка продукции: При приемке необходимо проводить визуальный осмотр и инструментальную проверку каждого изделия, а также проверять наличие сертификатов качества.

4. Хранение: На складе швеллеры следует размещать на ровных подставках для предотвращения деформации.

5. Подготовительные работы: Перед монтажом рекомендуется собрать комплект изделий «на сухую» для проверки их совместимости и соответствия требованиям проекта.

ГОСТ 21026-75 является специализированным стандартом, разработанным для обеспечения надежности и долговечности конструкций вагонок. Соблюдение требований данного стандарта способствует повышению безопасности и эффективности эксплуатации транспортных средств в условиях повышенных нагрузок и динамических воздействий.
