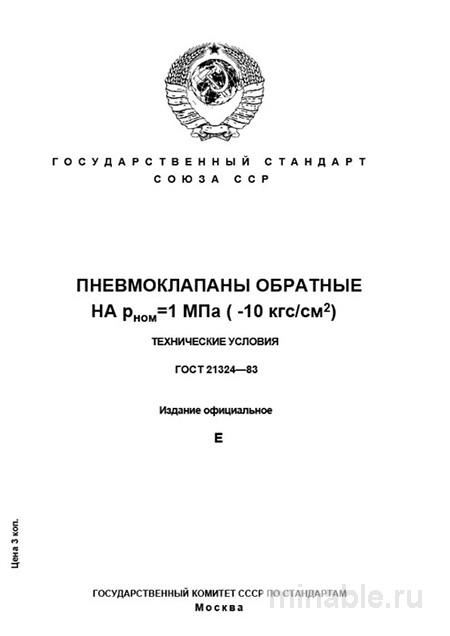

Обзор стандарта ГОСТ 21324-83: Принципы функционирования обратных пневмоклапанов
В промышленных пневмосистемах критически важно обеспечить надежную работу всех компонентов. Обратные клапаны являются ключевыми элементами, предотвращающими обратное движение воздушного потока. Их неисправность может привести к остановке работы всей системы. Стандарт ГОСТ 21324-83 регулирует производство этих клапанов уже много лет. Как специалист в данной области, я представляю детальный обзор данного стандарта, доступный для понимания техническими специалистами различного профиля.
Цель и назначение стандарта
Стандарт ГОСТ 21324-83 устанавливает технические требования к обратным пневмоклапанам, используемым в системах подачи сжатого воздуха и других нейтральных газов. Основная функция таких клапанов заключается в обеспечении одностороннего движения воздушного потока и автоматическом перекрытии в случае изменения направления или падения давления. Это предотвращает повреждение оборудования, например, при отказе компрессора или снижении давления в системе.
Клапаны, соответствующие данному стандарту, находят применение в различных областях: на станках с числовым программным управлением (ЧПУ), в пневмоцилиндрах, на промышленных конвейерах и системах вентиляции. Важно отметить, что эти клапаны предназначены исключительно для работы с неагрессивными газами. Использование их для транспортировки пара или агрессивных сред может привести к ускоренному износу и выходу из строя.
Конструктивные и эксплуатационные характеристики
Стандарт детально регламентирует параметры, обеспечивающие надежную и безопасную эксплуатацию обратных пневмоклапанов.
Материалы и конструкция
Основные компоненты клапана, такие как корпус, седло и затвор, изготавливаются из различных материалов, обеспечивающих высокую прочность и коррозионную стойкость. Корпус обычно выполняется из латуни или нержавеющей стали. Уплотнительные элементы изготавливаются из резины или полиуретана в зависимости от условий эксплуатации.
Тип присоединения клапана также регламентируется стандартом и может быть резьбовым или фланцевым. При выборе клапана необходимо учитывать не только его размер, но и тип резьбового соединения, который часто обозначается буквами G или R.
Технические параметры
-
Рабочее давление: Номинальное давление составляет 1 МПа (10 кгс/см²), что гарантирует стабильную работу клапана в заданных условиях.
-
Пропускная способность: Клапаны должны обеспечивать минимальное сопротивление воздушному потоку для повышения эффективности системы.
-
Давление открытия: Минимальное давление, при котором клапан начинает функционировать, обычно очень низкое, что особенно важно для систем с низким рабочим давлением.
-
Герметичность: Клапаны должны обладать высокой степенью герметичности, что проверяется методом подачи сжатого воздуха и погружением в воду.
Методы проверки качества
При приемке обратных пневмоклапанов необходимо провести комплексную проверку их качества.
-
Визуальный осмотр: Проверка на наличие механических повреждений, заусенцев, загрязнений и других дефектов.
-
Анализ маркировки: Убедиться в наличии информации о направлении потока, типоразмере и производителе.
-
Проверка герметичности: Использование мыльного раствора для выявления утечек воздуха.
-
Функциональная проверка: Убедиться в свободном прохождении воздуха в одном направлении и надежной блокировке потока в обратном.
Сравнение с другими стандартами
Стандарт ГОСТ 21324-83 специализируется на обратных клапанах для пневмосистем и имеет свои отличительные особенности по сравнению с другими нормативными документами.
-
ГОСТ 12592-2017: Регулирует обратные клапаны для систем с водой, паром, газами и нефтепродуктами.
-
ГОСТ 15623-2017: Устанавливает требования к предохранительным клапанам для пневмосистем.
Основные различия:
-
Назначение:
-
ГОСТ 21324-83: Предотвращение обратного потока в пневмосистемах.
-
ГОСТ 12592-2017: Предотвращение обратных потоков в системах с различными рабочими средами.
-
ГОСТ 15623-2017: Защита от превышения давления в пневмосистемах.
-
-
Рабочая среда:
-
ГОСТ 21324-83: Неагрессивные газы.
-
ГОСТ 12592-2017: Вода, пар, газы и нефтепродукты.
-
ГОСТ 15623-2017: Сжатый воздух и неагрессивные газы.
-
-
Номинальное давление:
-
ГОСТ 21324-83: До 1 МПа.
-
ГОСТ 12592-2017: От 1 до 25 МПа.
-
ГОСТ 15623-2017: До 4 МПа.
-
-
Тип присоединения:
-
ГОСТ 21324-83: Резьбовое, фланцевое.
-
ГОСТ 12592-2017: Резьбовое, фланцевое, под сварку.
-
ГОСТ 15623-2017: Резьбовое.
-
Таким образом, ГОСТ 21324-83 ориентирован на пневмосистемы, где критически важна высокая скорость срабатывания клапана и минимальное сопротивление потоку.
Рекомендации для специалистов
-
При выборе: Следует избегать приобретения дешевых моделей, так как они могут быть изготовлены из некачественных материалов и недолговечны. Рекомендуется запрашивать у производителя паспорт изделия и сертификат соответствия ГОСТ.
-
При монтаже: Необходимо строго соблюдать направление потока, указанное на корпусе клапана. Запрещается установка клапана с натягом, что может привести к его повреждению. Для резьбовых соединений рекомендуется использовать специализированные герметики, соответствующие требованиям пневмосистем.
-
В эксплуатации: Необходимо регулярно проводить осмотр и проверку герметичности клапанов. Рекомендуется установка фильтра для удаления влаги перед клапаном для продления срока его службы.
ГОСТ 21324-83 является основополагающим стандартом для обеспечения надежности и долговечности пневмосистем. Понимание и соблюдение его требований позволяет предотвратить поломки и снизить затраты на ремонт.
