ГОСТ 21437-95: Комплексный разбор сплавов цинковых антифрикционных

Обзор ГОСТ 21437-95: Цинковые сплавы для машин

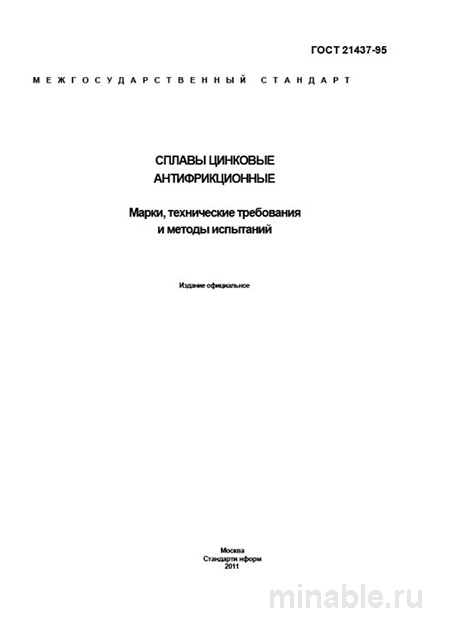

В условиях современной промышленности инженеры и технологи стремятся к оптимизации затрат при сохранении высокого качества продукции. Одним из ключевых аспектов этой задачи является рациональный выбор материалов. В данном контексте стандарт ГОСТ 21437-95 «Сплавы цинковые антифрикционные. Марки, технические требования и методы испытаний» представляет собой важное руководство для производителей, предлагающее эффективные и экономичные материалы для использования в различных машинах.

Цель стандарта

Стандарт ГОСТ 21437-95 регламентирует использование цинковых сплавов в компонентах машин, подверженных трению, таких как подшипники и втулки. Эти сплавы применяются в условиях различных нагрузок и скоростей, обеспечивая долговечность и устойчивость к износу.

Цинковые сплавы находят широкое применение в различных отраслях промышленности, включая станкостроение, сельскохозяйственную технику, насосное оборудование и автомобильную промышленность. Их преимущество заключается в способности функционировать при недостаточном количестве смазки, что делает их незаменимыми в ряде механизмов.

Основные марки сплавов

Стандарт предусматривает две основные марки цинковых сплавов:

1. ЦАМ9-1,5 — характеризуется оптимальным соотношением компонентов, обеспечивающим сбалансированные эксплуатационные характеристики.

2. ЦАМ10-5 — отличается повышенным содержанием меди, что повышает прочность сплава, однако может несколько снизить его антифрикционные свойства.

Химический состав

В стандарте детально регламентируется химический состав сплавов, включающий процентное содержание цинка, алюминия, меди и магния. Строго нормируются допустимые концентрации вредных примесей, таких как свинец, олово и кадмий. Следует отметить, что даже незначительное превышение содержания магния может привести к снижению пластичности сплава и его хрупкости.

Механические свойства

ГОСТ 21437-95 устанавливает следующие требования к механическим свойствам сплавов:

• Прочность на сжатие не менее 60-65 МПа, что гарантирует устойчивость деталей к разрушению под воздействием нагрузок.

• Твердость в пределах 85-100 HBW, что свидетельствует о высокой износостойкости и способности удерживать смазочные материалы.

• Относительное удлинение не менее 1,2%, что обеспечивает пластичность деталей, подвергающихся ударным нагрузкам.

• Коэффициент трения и износостойкость, определяемые в лабораторных условиях на специализированных стендах.

Методы контроля качества

Контроль качества цинковых сплавов осуществляется в несколько этапов:

1. Визуальный осмотр для выявления поверхностных дефектов, таких как пористость или раковины.

2. Измерение геометрических параметров для подтверждения соответствия размеров требованиям конструкторской документации.

3. Лабораторные испытания, включающие:

   • Определение твердости для оценки качества механической обработки.

   • Химический анализ для подтверждения соответствия сплава заданной марке.

   • Испытания на прочность, проводимые для ответственных деталей.

Следует отметить, что фальсификация сплавов, заключающаяся в замене более дешевых материалов на более качественные, является распространенной практикой. Для предотвращения подобных случаев рекомендуется проводить химический анализ продукции.

Сравнительный анализ с другими материалами

Цинковые сплавы, регламентируемые ГОСТ 21437-95, занимают промежуточное положение между дорогостоящими бронзами по ГОСТ 17711-93 и менее надежными алюминиевыми сплавами. Сравнительный анализ данных материалов представлен в следующей таблице:

/ Параметр / ГОСТ 21437-95 (ЦАМ9-1,5) / ГОСТ 17711-93 (БрО10Ф1) / /-----------------------------------/--------------------------------------------------/--------------------------------------------------/ / Основное назначение / Узлы трения средних и высоких нагрузок, работа при недостаточной смазке / Ответственные высоконагруженные узлы трения, высокие скорости скольжения / / Предел прочности при сжатии, МПа / ≥ 65 / ≥ 60 / / Твердость, HBW / 85-100 / 80-90 / / Рабочая температура, °C / До 90-100 / До 200 / / Стоимость сырья / Значительно ниже / Высокая (дорогостоящее олово) / / Приспособленность к литью / Отличная / Удовлетворительная /

Из таблицы видно, что цинковые сплавы обладают более низкой стоимостью и лучшей обрабатываемостью, однако они не предназначены для эксплуатации при высоких температурах.

Рекомендации по выбору и применению

При выборе цинковых сплавов рекомендуется учитывать следующие рекомендации:

1. Для большинства случаев предпочтительным является сплав ЦАМ9-1,5.

2. Сплав ЦАМ10-5 следует использовать при незначительных нагрузках и отсутствии ударных воздействий.

3. В договоре с поставщиком необходимо оговаривать проведение испытаний на твердость.

4. При приемке продукции следует проводить выборочный контроль твердости нескольких деталей. Отклонение более чем на 10-15 HBW может свидетельствовать о нарушении технологии производства.

5. Особое внимание следует уделять выявлению литейных дефектов, таких как пористость, и несоответствию химического состава, что может быть подтверждено только лабораторными методами.

6. Цинковые сплавы не рекомендуется использовать в условиях повышенных температур, превышающих 100°C. При монтаже деталей необходимо применять направляющие для предотвращения разрушения при запрессовке.

ГОСТ 21437-95 представляет собой важный нормативный документ, способствующий оптимизации затрат и повышению надежности машин. Соблюдение требований стандарта позволяет обеспечить высокое качество продукции и долговечность ее эксплуатации.
