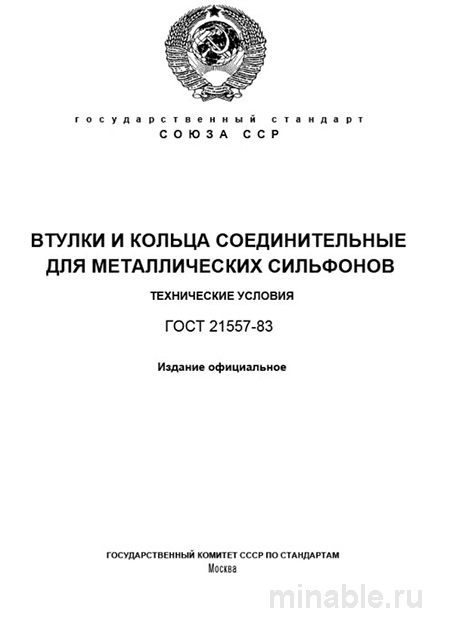

ГОСТ 21557-83: Втулки и кольца соединительные для сильфонов - Разбор и описание

Обзор ГОСТ 21557-83: Методика соединения металлических сильфонов

В машиностроении, при производстве компенсаторов, арматуры и датчиков, критически важно обеспечить надежное соединение металлических сильфонов с другими элементами конструкции. Для этого разработан специальный стандарт ГОСТ 21557-83, регламентирующий требования к соединительным втулкам и кольцам для сильфонов. Этот нормативный документ является основополагающим для обеспечения герметичности и прочности соединений.

Цель стандарта

ГОСТ 21557-83 устанавливает требования к втулкам и кольцам, предназначенным для соединения концов металлических сильфонов с трубопроводами, патрубками или корпусами оборудования. Данные элементы конструкции обеспечивают необходимую прочность и герметичность соединений.

Стандарт применяется при изготовлении:

• Компенсационных устройств для компенсации температурных расширений и сжатий

• Втулок для демпфирования вибрационных нагрузок

• Уплотнительных элементов

• Узлов сильфонных конструкций в измерительных приборах

Основные положения стандарта

ГОСТ 21557-83 определяет требования к материалам и методам изготовления втулок и колец для сильфонов. Основным условием является использование материалов, идентичных материалу сильфона, что предотвращает коррозию и обеспечивает долговечность соединений.

Основные используемые материалы:

• Нержавеющие стали марок 12Х18Н10Т, 06Х17Г9АН4 и другие, предназначенные для эксплуатации в агрессивных средах, включая повышенные температуры

• Низколегированная сталь марки 09Г2С, используемая в условиях воздействия пара или горячей воды

• Углеродистая сталь марки 20, применяемая в менее агрессивных средах

Геометрические параметры деталей

Стандарт регламентирует точные размеры втулок и колец, включая диаметр, высоту и толщину стенок. Все детали должны быть изготовлены с высокой степенью точности и без дефектов, таких как задиры, трещины и другие механические повреждения, что обеспечивает качественную сварку.

Методы контроля качества

Контроль качества втулок и колец осуществляется в два этапа:

1. Первичная проверка: Включает измерение геометрических параметров деталей и визуальный осмотр поверхности на наличие дефектов.

2. Периодические проверки: Проводятся ежеквартально и включают анализ химического состава материала, исследование структуры металла и оценку коррозионной стойкости.

Сравнение с другими стандартами

Часто возникает вопрос о различиях между ГОСТ 21557-83 и другими нормативными документами. Основное отличие заключается в специфике применения: данный стандарт разработан исключительно для соединений, связанных с сильфонами. В отличие от него, существуют стандарты, регулирующие общие требования к втулкам и кольцам, не учитывающие особенности работы с сильфонными конструкциями.

Рекомендации для специалистов

1. При заказе: Обязательно указывайте требование изготовить детали в соответствии с ГОСТ 21557-83.

2. При приемке: Проводите следующие проверки:

   • Наличие сертификата на металл, подтверждающего соответствие марки стали требованиям стандарта

   • Визуальный осмотр зоны под сварку на предмет дефектов

   • Соответствие размеров и соосности деталей требованиям стандарта

3. Хранение: Детали из нержавеющей стали следует хранить в сухом помещении отдельно от углеродистых сталей для предотвращения коррозии.

4. При возникновении споров: Ссылайтесь на конкретные пункты ГОСТ 21557-83 для разрешения спорных ситуаций.

ГОСТ 21557-83 является ключевым документом, обеспечивающим надежность и долговечность конструкций, содержащих сильфоны. Понимание и соблюдение требований данного стандарта является необходимым условием для качественного производства.
