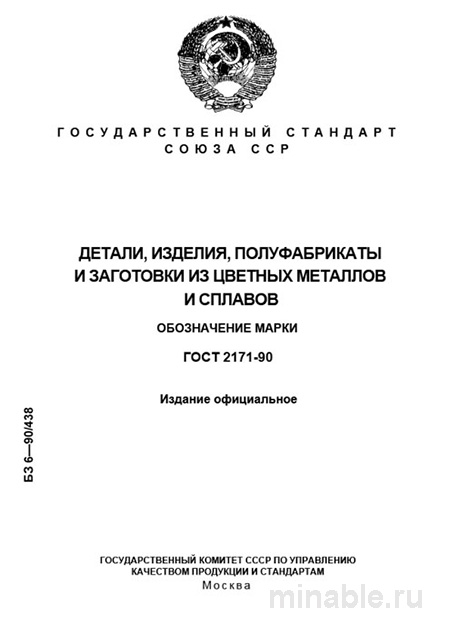

ГОСТ 2171-90: Разбор и описание маркировки цветных металлов и сплавов

Обзор ГОСТ 2171-90: значимый инструмент для специалистов в области металлургии и машиностроения

В производственном процессе, где точность и однозначность терминологии являются ключевыми факторами для обеспечения бесперебойной работы, стандарты играют важную роль. ГОСТ 2171-90 представляет собой нормативный документ, который способствует унификации системы обозначений для цветных металлов и сплавов. Это позволяет всем участникам производственного процесса, включая конструкторов, технологов, инженеров-производственников и специалистов по снабжению, эффективно взаимодействовать и понимать друг друга. В данном обзоре рассмотрены основные положения и функции ГОСТ 2171-90, а также его практическое применение.

Цель и функции ГОСТ 2171-90

Основной целью данного стандарта является разработка унифицированной системы обозначений для маркировки цветных металлов и их сплавов. Эта система служит "алфавитом" для описания различных видов продукции, включая полуфабрикаты, заготовки и готовые изделия.

ГОСТ 2171-90 распространяется на широкий спектр изделий из цветных металлов и сплавов, включая:

• Отливки (черновые и чистовые).

• Кованые и штампованные изделия.

• Листы, прутки, трубы и профили.

• Прессованные заготовки.

• Готовые детали (втулки, шайбы, фланцы и т.д.).

Важно отметить, что данный стандарт регламентирует только систему обозначений марок сплавов, но не их химический состав или физико-механические свойства. Для этой цели применяются другие нормативные документы, такие как ГОСТ 15527-2004 для латуней или ГОСТ 493-2006 для оловянных бронз.

Структура обозначений

ГОСТ 2171-90 предусматривает использование четкой и логичной системы обозначений, состоящей из буквенных и цифровых символов. Основные элементы обозначений включают:

1. Буквенные символы:

   • Обозначают основные компоненты сплава, например:

     • "Бр" – бронза.

     • "Л" – латунь.

     • "А" – алюминий.

   • Дополнительные буквы указывают на легирующие элементы, например:

     • "О" – олово.

     • "Ф" – фосфор.

     • "С" – свинец.

2. Цифровые символы:

   • Показывают среднее содержание легирующих элементов в процентах.

Пример:

• БрОФ10-1 – бронза с содержанием 10% олова и 1% фосфора, остальное – медь.

• ЛС59-1 – латунь с содержанием 59% меди и 1% свинца, остальное – цинк.

3. Дополнительные буквенные символы:

   • Указывают на вид продукции или её состояние, например:

     • "л" – литье.

     • "п" – поковка.

     • "ш" – штамповка.

     • "т" – твердый (нагартованный) прокат.

     • "м" – мягкий (отожженный) прокат.

Пример:

• Пруток Л63м – латунный пруток, мягкий и отожженный, обладает высокой пластичностью.

• Лента БрБ2т – лента из бериллиевой бронзы, твердая и нагартованная, характеризуется высокой прочностью.

Контроль качества продукции

ГОСТ 2171-90 сам по себе не является стандартом контроля качества, однако он предоставляет необходимые инструменты для его обеспечения. При приемке продукции необходимо проверить соответствие маркировки на партии товара требованиям стандарта. Это может включать проверку наличия и читаемости маркировки на торцевых поверхностях прутков, листах и других изделиях.

После проверки маркировки отдел технического контроля (ОТК) проводит дополнительные испытания в соответствии с требованиями нормативных документов. В зависимости от вида продукции и её состояния, могут быть проведены следующие виды испытаний:

• Для литья и поковок:

  • Химический анализ для определения содержания легирующих элементов.

  • Металлографические исследования для выявления дефектов структуры, таких как раковины или посторонние включения.

• Для проката и полуфабрикатов:

  • Механические испытания на прочность, пластичность и твердость.

Особое внимание следует уделять возможным нарушениям в химическом составе сплавов. Например, в случае с латунью марки ЛС59-1, некоторые поставщики могут снижать содержание свинца, что негативно сказывается на обрабатываемости материала. Для выявления таких нарушений необходимо проводить химический анализ образцов из партии продукции.

Сравнение с аналогичными стандартами

ГОСТ 2171-90 часто путают со стандартами, определяющими химический состав сплавов. Однако эти документы имеют различное назначение и область применения. Ниже представлено сравнение ГОСТ 2171-90 с ГОСТ 1583-93 на алюминиевые сплавы:

/ Критерий / ГОСТ 2171-90 / ГОСТ 1583-93 (на алюминиевые сплавы) / /--------------------------------------------/------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Установление правил обозначения марок сплавов / Определение химического состава, свойств и технических требований к алюминиевым литейным сплавам / / Что регламентирует / Символы, порядок написания, индексы состояния / Марки сплавов, их химический состав, свойства в литом состоянии, методы испытаний / / Область применения / Все цветные металлы и сплавы, вся продукция / Только литейные алюминиевые сплавы / / Практическое использование / Конструкторы указывают марку сплава на чертежах, технологи понимают состояние поставки, снабженцы формируют заявки, ОТК контролирует свойства готовых изделий / Технологи литейного цеха настраивают плавку, ОТК проверяет свойства готовых отливок /

Таким образом, ГОСТ 2171-90 и ГОСТ 1583-93 дополняют друг друга. Первый стандарт предоставляет систему обозначений, а второй – конкретные требования к химическому составу и свойствам сплавов.

Рекомендации для специалистов

На основании анализа практического применения ГОСТ 2171-90 можно дать следующие рекомендации:

Для конструкторов и технологов:

1. Обеспечивать точность в указании марки сплава и его состояния. Например, использовать полное обозначение АК12М2л для литья из алюминиевого сплава АК12 с модификацией М2.

2. Проверять актуальность используемой маркировки. Хотя ГОСТ 2171-90 не претерпел изменений с момента его утверждения, стандарты на химический состав сплавов могут обновляться.

Для специалистов по снабжению и ОТК:

1. Требовать наличия полной документации на каждую партию продукции, включая паспорт или сертификат, в котором марка сплава указана в соответствии с ГОСТ 2171-90.

2. Проводить выборочный контроль продукции, включая химический анализ образцов из партии.

3. Обращать внимание на наличие и читаемость маркировки на самих изделиях. Отсутствие или нечитаемая маркировка может свидетельствовать о возможных нарушениях в процессе производства.

Заключение

ГОСТ 2171-90 является важным нормативным документом, который обеспечивает унификацию системы обозначений для цветных металлов и сплавов. Его использование способствует повышению эффективности взаимодействия между участниками производственного процесса и является залогом высокого уровня технической культуры предприятия. Понимание и соблюдение требований данного стандарта позволяет гарантировать качество продукции и соответствие её характеристик установленным стандартам.
