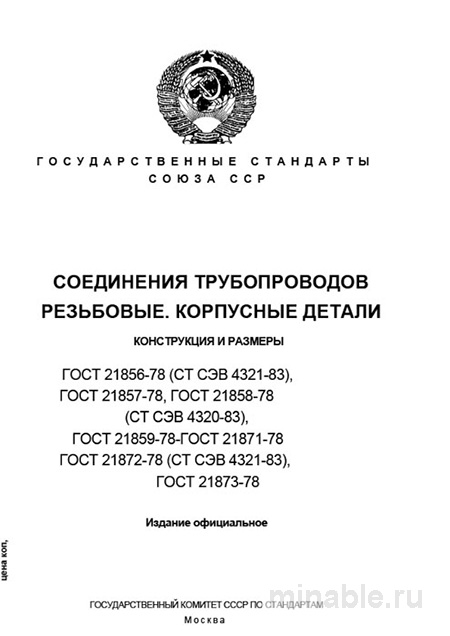

Обзор ГОСТ 21856-78: Проходные штуцера в современных промышленных условиях
В машиностроении и трубопроводной отрасли критически важно, чтобы все соединения были выполнены с высокой степенью надежности. Это требование обусловлено не только техническими стандартами, но и вопросами безопасности и экономической эффективности. Среди широкого спектра деталей, обеспечивающих надежность трубопроводных систем, особое место занимают проходные штуцера, регламентируемые стандартом ГОСТ 21856-78. Несмотря на то, что данный стандарт был принят более 40 лет назад, он по-прежнему сохраняет свою актуальность и применяется в современной практике. В данном обзоре мы рассмотрим основные аспекты ГОСТ 21856-78 с точки зрения его практического применения в промышленных условиях.
Назначение и область применения проходных штуцеров
ГОСТ 21856-78 устанавливает требования к проходным штуцерам, которые предназначены для соединения трубопроводов, технологического оборудования и сосудов, эксплуатируемых под давлением. Основной особенностью проходных штуцеров является их конструкция, позволяющая присоединять их к системе только с одной стороны, как правило, с помощью резьбы. Другая сторона штуцера остается свободной для монтажа гибких шлангов, трубок или других соединительных элементов.
Основные области применения проходных штуцеров включают:
-
Подключение измерительных приборов (манометров, датчиков);
-
Организация точек для подачи смазки и слива жидкостей;
-
Создание ответвлений от магистральных трубопроводов;
-
Монтаж гидравлических и пневматических систем в промышленных установках.
Важно отметить, что стандарт ГОСТ 21856-78 регламентирует изготовление штуцеров, способных выдерживать давление до 63 мегапаскалей (640 килограмм-сил на квадратный сантиметр). Однако в критически важных системах, где требуется повышенная надежность, применяются штуцера с дополнительным запасом прочности, а также используются сварные или фланцевые соединения.
Технические требования к конструкции и материалам
Стандарт ГОСТ 21856-78 предъявляет строгие требования к геометрии, материалам и механическим характеристикам проходных штуцеров. Эти требования обеспечивают взаимозаменяемость изделий и их надежность в эксплуатации.
Конструктивные особенности штуцеров:
-
Резьба: предназначена для ввинчивания штуцера в оборудование или трубопровод. Резьба может быть метрической с различными классами точности.
-
Шестигранный хвостовик: используется для монтажа и демонтажа штуцера с помощью гаечного ключа. Размер шестигранника определяется диаметром штуцера.
-
Уплотнительная часть: представляет собой коническую поверхность, обеспечивающую герметичность соединения при затяжке. Это ключевой элемент конструкции штуцера.
-
Трубная часть: наружная поверхность, на которую надевается гибкий шланг или трубка и фиксируется с помощью гайки.
Материалы изготовления:
Согласно стандарту, для производства проходных штуцеров рекомендуется использовать следующие марки стали:
-
Углеродистая сталь марки 20: применяется для изделий, работающих при давлении до 16 МПа.
-
Нержавеющие стали марок 12Х18Н9Т и 10Х17Н13М2Т: используются для работы в агрессивных средах и при повышенном давлении.
Механические свойства штуцеров, такие как предел прочности и предел текучести, должны соответствовать характеристикам выбранной марки стали. Поверхность изделий должна быть без дефектов, таких как заусенцы, трещины или раковины. Для защиты от коррозии часто применяются гальванические покрытия, такие как хромирование или цинкование.
На практике часто возникают случаи несоответствия заявленных характеристик материала фактическим свойствам. Поэтому при приемке продукции рекомендуется проводить спектральный анализ, особенно для штуцеров, используемых в ответственных узлах.
Методы контроля качества
Контроль качества проходных штуцеров, изготовленных в соответствии с ГОСТ 21856-78, включает несколько этапов:
-
Визуальный и измерительный контроль:
-
Резьба: проверяется с помощью специальных калибров на соответствие заданным размерам и отсутствие дефектов.
-
Уплотнительная часть: контролируется с использованием конусного калибра для проверки геометрии и отсутствия дефектов.
-
Трубная часть: измеряется микрометром на соответствие диаметру и проверяется на наличие дефектов поверхности.
-
Маркировка: должна быть четкой и содержать информацию о производителе, марке стали и других необходимых данных.
-
-
Операционный контроль:
-
Для изделий, используемых в ответственных системах, обязательным является проведение испытаний на герметичность. Эти испытания проводятся на специализированных стендах, имитирующих рабочие условия, с использованием гидравлического или пневматического давления.
-
Сравнительный анализ с другими стандартами
При выборе проходных штуцеров необходимо учитывать не только требования ГОСТ 21856-78, но и другие стандарты, которые могут применяться в зависимости от конкретных условий эксплуатации.
/ Параметр / ГОСТ 21856-78 / ГОСТ 22792-83 / ГОСТ 24090-80 / /------------------------------------/-----------------------------------------/-----------------------------------------/-----------------------------------------/ / Основное назначение / Стационарное подключение / Быстроразъемное соединение / Ввертное соединение / / Принцип уплотнения / Металл по металлу / Резиновая прокладка / Прокладка (медь, паронит) / / Сфера применения / Стационарные системы / Переносной инструмент / Котлостроение / / Повторяемость сборки/разборки / Ограниченная / Высокая / Низкая /
Практические рекомендации по выбору и проверке
На основании практического опыта можно дать следующие рекомендации:
-
Проверка сертификата и паспорта изделия: убедитесь, что марка стали и другие характеристики соответствуют требованиям ГОСТ 21856-78.
-
Контроль уплотнительного конуса: используйте шаблон для проверки геометрии и отсутствия дефектов на поверхности конуса.
-
Проверка резьбы: убедитесь, что резьба легко ввинчивается в калибр без дополнительных усилий.
-
Внешний осмотр: внимательно проверьте поверхность штуцера на наличие дефектов, таких как раковины или трещины.
-
Испытания на герметичность: для ответственных систем рекомендуется запросить у поставщика результаты испытаний на герметичность или провести собственные испытания.
ГОСТ 21856-78 является важным стандартом, который обеспечивает высокие требования к надежности и безопасности трубопроводных систем. Однако его успешное применение требует не только знания текста стандарта, но и умения правильно оценивать качество продукции.
