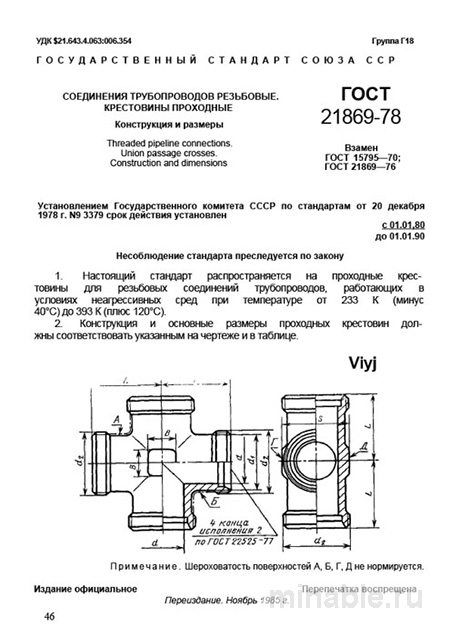

Обзор стандарта ГОСТ 21869-78: Проходные крестовины
В области машиностроения и производства труб надежность системы в значительной степени определяется качеством её компонентов. Проходные крестовины выполняют важную функцию, обеспечивая возможность формирования разветвлений в трубопроводных системах без увеличения количества соединений. Стандарт ГОСТ 21869-78 регламентирует технические требования к производству данных элементов. В данном обзоре рассматриваются цели применения проходных крестовин, материалы, используемые для их изготовления, а также методы контроля качества.
Назначение проходных крестовин
Проходные крестовины предназначены для формирования узлов, где поток рабочей среды разделяется на два взаимно перпендикулярных направления. Они находят применение в системах противопожарной защиты, промышленных вентиляционных системах, вспомогательных коммуникациях на производственных объектах и для соединения котельного оборудования. Особенностью проходных крестовин является идентичность диаметров всех четырёх патрубков, что отличает их от других типов крестовин, где диаметры могут различаться.
Материалы для изготовления крестовин
Стандарт ГОСТ 21869-78 устанавливает требования к основным параметрам крестовин, включая диаметр трубы (условный проход, Ду) и максимальное рабочее давление (Ру). Документ регламентирует выпуск крестовин с диаметрами от 15 до 50 мм и максимальным рабочим давлением до 100 кгс/см².
Для производства крестовин применяются различные марки стали. В стандартных условиях эксплуатации используются углеродистые стали марок 20 и 25. При повышенных нагрузках рекомендуется применение легированных сталей, таких как 30Х, 35Х и 40Х. Для изготовления сварных крестовин применяется сталь марки 20Г2, обладающая необходимыми прочностными характеристиками.
Контроль качества крестовин
При поступлении партии крестовин на склад проводится комплексная проверка их качества. Первоначально осуществляется визуальный осмотр на предмет наличия дефектов, таких как трещины, сколы или неровности поверхности. Затем производится контроль резьбы на каждом изделии с использованием специального измерительного инструмента — калибра-кольца. Крестовины с поврежденной или неровной резьбой подлежат отбраковке.
После визуального осмотра проводится гидравлическое испытание, в ходе которого крестовины заполняются водой и подвергаются воздействию давления, превышающего в 1,5-2 раза номинальное значение, указанное в стандарте. Это позволяет выявить возможные утечки и оценить герметичность соединений.
Выбор крестовин
Помимо ГОСТ 21869-78, существуют и другие стандарты, регулирующие производство крестовин, среди которых:
-
ГОСТ 22822-83 — для крестовин повышенной прочности, способных выдерживать более высокие давления.
-
ГОСТ 8948-75 — для крестовин, предназначенных для использования в трубопроводах с изменяемым диаметром.
Выбор конкретной марки крестовин зависит от специфики задачи. ГОСТ 21869-78 рекомендуется применять при необходимости обеспечения идентичности диаметров всех патрубков и наличия резьбы. ГОСТ 22822-83 следует использовать в случаях, когда требуется повышенная прочность конструкции. ГОСТ 8948-75 подходит для систем, где необходимо изменение диаметра трубы.
Рекомендации для специалистов
При работе с проходными крестовинами рекомендуется соблюдать следующие правила:
-
Убедиться в наличии маркировки на корпусе изделия, содержащей информацию о производителе, условном проходе, максимальном рабочем давлении и марке стали.
-
Провести тщательный осмотр резьбы на предмет её целостности и соответствия требованиям.
-
Проверить правильность расположения патрубков крестовины относительно друг друга, обеспечивая их перпендикулярность.
-
Запрашивать сертификаты и паспорта на поставляемую партию крестовин, содержащие результаты проведенных испытаний.
Заключение
ГОСТ 21869-78 является основополагающим стандартом, регламентирующим производство проходных крестовин. Понимание его требований и соблюдение процедур контроля качества позволяют обеспечить надежность и долговечность трубопроводных систем.
