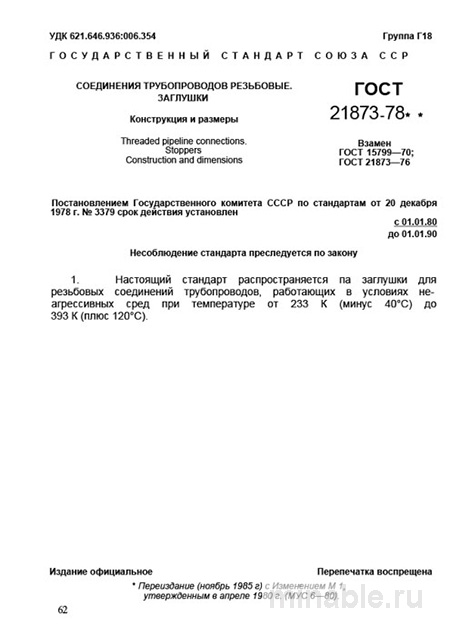

ГОСТ 21873-78: Резьбовые соединения и заглушки для трубопроводов - Полный разбор

Обзор ГОСТ 21873-78: применение резьбовых заглушек в промышленной сфере

В любой технической системе, где используются трубопроводы для транспортировки жидкостей, газов или иных рабочих сред, обеспечение герметичности и надежности соединений является критически важным фактором. Одним из ключевых элементов, обеспечивающих выполнение этих требований, являются резьбовые заглушки, стандартизированные в соответствии с ГОСТ 21873-78. Данный стандарт регламентирует конструктивные, геометрические и технические характеристики заглушек, что способствует их корректному применению в различных промышленных установках.

Назначение и области применения резьбовых заглушек

Резьбовые заглушки предназначены для герметичного закрытия концов труб, штуцеров и других трубопроводных элементов. Они широко используются в системах, работающих с гидравлическими и пневматическими средами, включая гидравлические и пневматические системы, испытательные стенды, станки и прессовое оборудование.

Существует два основных типа резьбовых заглушек:

1. Заглушки с шестигранной головкой и наружной резьбой, предназначенные для труднодоступных мест.

2. Заглушки с буртиком и наружной резьбой, применяемые для стандартных операций монтажа и демонтажа с использованием гаечного ключа.

Требования к конструкции и материалам заглушек

Согласно ГОСТ 21873-78, резьбовые заглушки должны соответствовать следующим требованиям:

• Форма и конструкция: Заглушка должна иметь метрическую резьбу, соответствующую ГОСТ 900. Она должна быть изготовлена из цельного металла, а её торцевая поверхность должна быть абсолютно ровной, без дефектов.

• Материалы: Для изготовления заглушек используются различные марки стали, наиболее распространенными из которых являются сталь 45 и сталь 40Х. Выбор материала зависит от условий эксплуатации, включая уровень нагрузки и агрессивность рабочей среды.

Процедура контроля качества заглушек

На этапе производства резьбовые заглушки проходят строгий контроль качества, включающий следующие этапы:

1. Внешний осмотр: Проверка на наличие дефектов, таких как ржавчина, трещины или механические повреждения. Особое внимание уделяется состоянию резьбы.

2. Проверка резьбы: Осуществляется с использованием специализированных инструментов для оценки точности и качества резьбового соединения.

3. Проверка твердости: Проводится с применением твердомеров для определения соответствия материала требованиям прочности.

4. Проверка поверхности: Оценивается гладкость и отсутствие дефектов на поверхности заглушки.

Сравнительный анализ ГОСТ 21873-78 с другими стандартами

Существуют и другие стандарты, регулирующие производство резьбовых заглушек, такие как ГОСТ 8969-75 и ГОСТ 8966-75. Однако каждый из них имеет свои особенности, определяющие область применения:

/ Параметр / ГОСТ 21873-78 / ГОСТ 8969-75 / ГОСТ 8966-75 / /-------------------------------------------/------------------------------------------------/-----------------------------------------/-----------------------------------------------/ / Основное назначение / Герметизация резьбовых отверстий / Герметизация торцов трубопроводных элементов / Герметизация свободных концов штуцеров / / Тип соединения / Наружная метрическая резьба / Обжимное соединение / Коническая резьба / / Условное давление, МПа / До 63.0 / До 6.3 / До 16.0 / / Ключевое отличие / Универсальность, возможность эксплуатации при высоком давлении / Применение в системах с низким давлением, монтаж на трубные элементы / Специализированное применение, использование в системах с коническими резьбами /

Рекомендации по выбору и эксплуатации резьбовых заглушек

При выборе резьбовых заглушек необходимо учитывать следующие аспекты:

1. Соответствие маркировки требованиям ГОСТ 21873-78.

2. Состояние резьбы: Она должна быть чистой, без дефектов.

3. Использование калибров для проверки точности резьбы.

4. Наличие сертификата качества, подтверждающего соответствие материала и конструкции требованиям стандарта.

Возможные проблемы и их решения

1. Дефектный материал: Проверка твердости с использованием твердомера.

2. Неправильная нарезка резьбы: Использование специальных инструментов для оценки качества резьбового соединения.

3. Неправильная обработка поверхности: Оценка твердости материала для предотвращения хрупкости или недостаточной прочности.

Рекомендации по монтажу резьбовых заглушек

При монтаже резьбовых заглушек рекомендуется использовать уплотнительные материалы, такие как ФУМ-лента или специализированные герметики. Важно избегать чрезмерного затягивания, которое может привести к срыву резьбы. Рекомендуется использовать динамометрический ключ для обеспечения правильного усилия затяжки.

Заключение

ГОСТ 21873-78 является важным нормативным документом, регламентирующим производство резьбовых заглушек. Соблюдение требований стандарта обеспечивает надежность и безопасность эксплуатации трубопроводных систем. При выборе и использовании резьбовых заглушек важно обращать внимание на соответствие продукции требованиям ГОСТ и проводить необходимые проверки качества.
