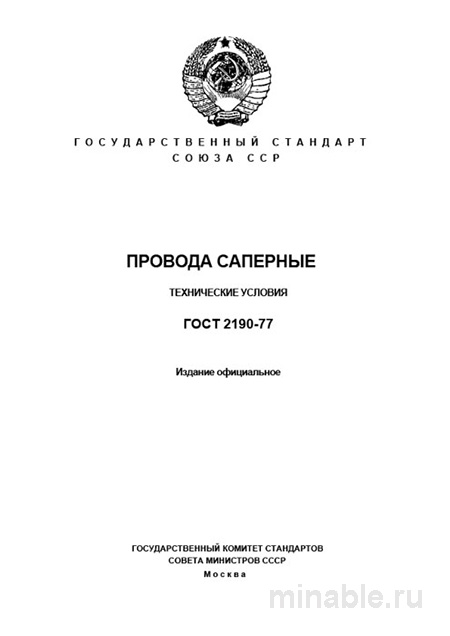

Обзор ГОСТ 219-77: Провода саперные. Технические условия
В строительстве и машиностроении, особенно при проведении земляных работ и осуществлении взрывных операций, крайне важно, чтобы все используемые вспомогательные средства соответствовали высоким стандартам надежности. Одним из таких значимых элементов является саперный провод, качество которого регламентируется стандартом ГОСТ 219-77. Несмотря на то, что данный стандарт остается неизменным на протяжении почти полувека, он по-прежнему сохраняет свою актуальность и значимость.
Назначение и область применения саперного провода
Стандарт ГОСТ 219-77 описывает технические характеристики проводов, предназначенных для соединения основного провода с устройством, осуществляющим взрывные операции. Эти провода не являются обычными электрическими кабелями, а представляют собой специализированные изделия, обеспечивающие передачу электрического сигнала для инициирования взрывных сетей. Надежность данного типа провода имеет критическое значение для успешного выполнения поставленных задач и обеспечения безопасности персонала.
На нашем предприятии саперные провода применяются не только в рамках взрывных работ, но и в других ситуациях, требующих высокой механической прочности и устойчивости к агрессивным внешним воздействиям. Например, они используются для прокладки временных электрических коммуникаций к тяжелой технике на горнодобывающих предприятиях, а также для подключения оборудования в условиях повышенной влажности, механических нагрузок и износа.
Требования к конструкции и материалам
Стандарт ГОСТ 219-77 предъявляет строгие требования к конструкции и материалам, из которых изготавливается саперный провод.
Конструкция
Саперный провод состоит из двух основных компонентов: токопроводящей жилы и изоляционного слоя. Токопроводящая жила изготавливается из многопроволочной стальной проволоки, покрытой цинковым слоем. Равномерность покрытия цинком является критически важным параметром, так как нарушение целостности цинкового слоя приводит к ускоренной коррозии жилы и, как следствие, к потере ее электропроводящих свойств. Сечение токопроводящей жилы может варьироваться в следующих значениях: 0,5; 0,75; 1,0; 1,5 и 2,0 мм².
Изоляционный слой изготавливается из поливинилхлоридного (ПВХ) материала. Толщина изоляции должна соответствовать сечению токопроводящей жилы. Например, при диаметре жилы 0,5 мм толщина изоляционного слоя должна составлять не менее 0,6 мм. Изоляция имеет белый цвет, что обеспечивает ее высокую видимость на фоне грунта и облегчает визуальный контроль состояния провода после проведения работ.
Электрические и механические характеристики
Стандарт также устанавливает жесткие требования к электрическим и механическим характеристикам саперного провода. Электрическое сопротивление токопроводящей жилы не должно превышать 110 Ом/км. Это требование обусловлено необходимостью обеспечения надежного инициирования взрывных устройств.
Механические свойства провода должны соответствовать следующим параметрам: провод должен выдерживать значительные механические нагрузки без разрыва, а его удлинение при растяжении должно составлять не менее 12%. На практике часто встречаются случаи, когда поставщики экономят на качестве материалов или технологии изготовления, что приводит к снижению прочности провода. Такие изделия не соответствуют требованиям стандарта и подлежат отбраковке.
Методы контроля качества
При поступлении партии саперного провода на предприятие проводится выборочный, но тщательный контроль его качества. Проверка осуществляется по следующим параметрам:
-
Качество изоляционного слоя: визуально осматриваются изоляционные покрытия на предмет наличия дефектов, таких как вмятины, вздутия или посторонние включения. Для измерения толщины изоляции используется специальный прибор.
-
Качество токопроводящей жилы: для оценки состояния жилы производится визуальный осмотр среза. Жила должна иметь гладкую, однородную поверхность без признаков коррозии или механических повреждений.
-
Электрическое сопротивление: измеряется сопротивление отрезка провода длиной 10 м, после чего результат пересчитывается на 1 км. Значение сопротивления должно соответствовать установленным нормативам.
Наиболее распространенными дефектами являются неравномерная толщина изоляционного слоя, обрыв отдельных проволочек в токопроводящей жиле (что может быть выявлено по изменению электрического сопротивления или тактильно), а также недостаточная толщина цинкового покрытия, приводящая к ускоренной коррозии.
Сравнительный анализ с другими типами проводов
Иногда возникает вопрос о возможности замены саперного провода на стандартные электрические кабели, используемые в бытовых или промышленных условиях. Однако, как показывает практика, такие замены недопустимы по ряду причин.
Для иллюстрации можно провести сравнительный анализ между саперным проводом, регламентируемым ГОСТ 219-77, и кабелем с ПВХ изоляцией, предназначенным для бытовых и промышленных нужд (например, ГОСТ 6323-79):
/ Параметр / ГОСТ 219-77 (Саперный) / ГОСТ 6323-79 (Провода с ПВХ изоляцией общего назначения) / / --- / --- / --- / / Основное назначение / Взрывные работы, использование в экстремальных механических условиях / Стационарная и гибкая прокладка бытовых и промышленных электрических сетей / / Материал жилы / Стальная оцинкованная проволока / Медная проволока / / Ключевое свойство / Высокая прочность на разрыв, устойчивость к растяжению и истиранию / Высокая гибкость, низкое электрическое сопротивление / / Стойкость к коррозии / Высокая (благодаря оцинковке) / Низкая (медь подвержена окислению, требуется дополнительная защита) / / Допуски по сопротивлению / Жесткие (не более 110 Ом/км) / Менее жесткие, акцент на проводимость /
Из приведенной таблицы видно, что саперный провод и провод общего назначения имеют принципиально разные области применения и характеристики. Замена саперного провода на провод общего назначения в условиях, требующих высокой надежности и стойкости к механическим воздействиям, может привести к снижению эксплуатационных характеристик и возникновению аварийных ситуаций.
Рекомендации по использованию саперного провода
На основании многолетнего опыта работы с саперными проводами, соответствующими стандарту ГОСТ 219-77, можно сформулировать следующие рекомендации:
-
Соблюдение требований стандарта: при выборе саперного провода необходимо убедиться в его соответствии требованиям ГОСТ 219-77. Особое внимание следует уделить качеству материалов и соблюдению технологических процессов при производстве.
-
Проверка сертификатов: при заключении договора с поставщиком необходимо запросить не только сертификат соответствия, но и результаты заводских испытаний, подтверждающие соответствие провода установленным стандартам.
-
Визуальный осмотр: перед использованием провода следует провести его тщательный визуальный осмотр на предмет наличия дефектов. Изоляция должна быть без повреждений, а токопроводящая жила — без признаков коррозии.
-
Измерение электрического сопротивления: для проверки качества провода рекомендуется провести измерение его электрического сопротивления с использованием специализированного оборудования.
-
Условия хранения: саперные провода следует хранить в сухом, защищенном от воздействия внешних факторов месте. Хранение на открытом воздухе, особенно при низких температурах, может привести к ухудшению эксплуатационных характеристик провода.
Заключение
Стандарт ГОСТ 219-77 является важным нормативным документом, обеспечивающим надежность и безопасность при проведении взрывных работ и других операций, требующих высокой механической прочности материалов. Соблюдение требований данного стандарта производителем и тщательный контроль качества со стороны потребителя позволяют избежать аварийных ситуаций и обеспечить стабильную работу оборудования в сложных условиях эксплуатации.
