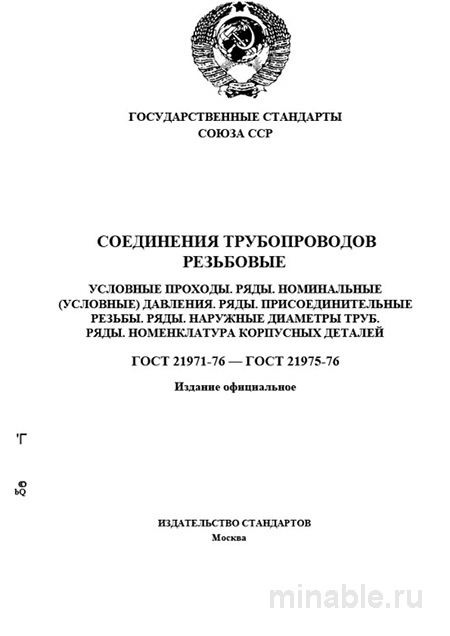

ГОСТ 21971-76: Детальный разбор резьбовых соединений трубопроводов

Обзор стандарта ГОСТ 21971-76: промышленный аспект

В машиностроении, особенно при проектировании гидравлических и пневматических систем, критически важно, чтобы все элементы конструкции были совместимы и взаимозаменяемы. Особое внимание уделяется резьбовым соединениям, для которых разработан и применяется стандарт ГОСТ 21971-76 «Соединения трубопроводов резьбовые. Условные проходы (номинальные размеры). Ряды». Несмотря на то, что стандарт был введен в действие более 40 лет назад, он сохраняет свою актуальность и значимость для многих отраслей промышленности. В данном обзоре представлено профессиональное объяснение основных положений и принципов применения данного стандарта.

Назначение и область применения ГОСТ 21971-76

ГОСТ 21971-76 регламентирует унифицированные размеры резьбовых соединений трубопроводов, что обеспечивает их взаимозаменяемость независимо от производителя. Стандарт определяет номинальные размеры условных проходов, которые являются ключевым параметром для оценки пропускной способности трубопроводной арматуры и фитингов. Это позволяет создавать системы, в которых элементы от разных поставщиков могут быть интегрированы без необходимости дополнительной подгонки или модификации.

Применение стандарта

Стандарт ГОСТ 21971-76 распространяется на трубопроводы, предназначенные для транспортировки жидкостей (воды, нефти, масла) и газов, включая пар. Он находит применение в различных отраслях промышленности, включая энергетику, химическую промышленность, нефтегазовую отрасль и машиностроение, где используются системы, требующие надежного и герметичного соединения труб и фитингов.

Основные положения стандарта

Одним из ключевых аспектов стандарта является определение условного прохода (Ду), который представляет собой номинальный диаметр, характеризующий пропускную способность трубопроводного соединения. Условный проход не следует отождествлять с фактическим диаметром трубы.

Стандарт устанавливает три ряда размеров условных проходов:

1. Предпочтительный ряд — размеры, рекомендуемые для преимущественного использования.

2. Допускаемый ряд — размеры, которые могут быть применены в особых случаях.

3. Не рекомендуемый ряд — размеры, использование которых не рекомендуется из-за конструктивных ограничений или технологических сложностей.

Контроль качества

При приемке трубопроводной арматуры и фитингов проводится проверка их соответствия требованиям ГОСТ 21971-76. Основные этапы контроля включают:

• Визуальный осмотр изделий на наличие маркировки, содержащей информацию об условном проходе (Ду) и типе резьбы.

• Использование резьбонарезных калибров для проверки соответствия резьбы установленным параметрам.

• Выявление дефектов резьбы, таких как смятие витков, нарушение геометрии профиля резьбы и другие несоответствия.

Отличие от других стандартов

Часто ГОСТ 21971-76 путают с ГОСТ 6357-81, который регулирует параметры трубной цилиндрической резьбы. Важно понимать, что эти стандарты регламентируют различные аспекты резьбовых соединений:

• ГОСТ 21971-76 определяет номинальные размеры условных проходов.

• ГОСТ 6357-81 устанавливает параметры резьбы, включая профиль, шаг и диаметр резьбы.

Рекомендации для специалистов

1. При оформлении заказов на поставку трубопроводной арматуры необходимо указывать как номинальный диаметр (Ду), так и тип резьбы.

2. Рекомендуется использовать резьбовые соединения из предпочтительного ряда номинальных размеров.

3. Необходимо обеспечить наличие резьбовых калибров для проверки качества поставляемых изделий.

4. Следует уделять внимание материалу изготовления и покрытию резьбовых элементов.

5. Важно учитывать, что для соединений малых диаметров может применяться метрическая резьба, в то время как для крупных диаметров используется трубная резьба.

Заключение

ГОСТ 21971-76 является основополагающим нормативным документом, обеспечивающим унификацию резьбовых соединений трубопроводов. Его применение способствует повышению надежности и долговечности трубопроводных систем, а также упрощает процесс их проектирования и монтажа. Несмотря на наличие более специализированных стандартов, ГОСТ 21971-76 остается важным инструментом для обеспечения совместимости элементов трубопроводных систем в различных отраслях промышленности.
