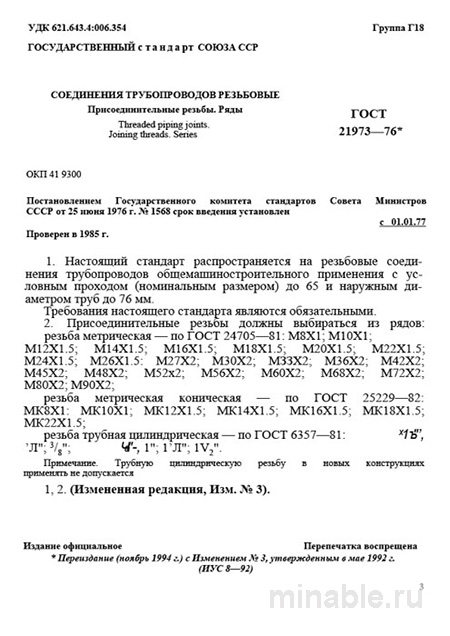

ГОСТ 21973-76: Резьбовые соединения трубопроводов - Полный разбор

Обзор ГОСТ 21973-76: Особенности использования резьбовых соединений трубопроводов

В области машиностроения надежность гидравлических и пневматических систем играет ключевую роль. Эти системы функционируют за счет резьбовых соединений, которые должны соответствовать установленным стандартам. ГОСТ 21973-76 является одним из таких нормативных документов, регламентирующих параметры резьбовых соединений для труб, транспортирующих жидкости и газы под высоким давлением. Данный стандарт является важным руководством для инженеров и технологов при проектировании и монтаже трубопроводных систем.

Назначение стандарта

ГОСТ 21973-76 устанавливает требования к резьбовым соединениям, обеспечивая их прочность и герметичность без необходимости использования дополнительных уплотнительных материалов, таких как лен или герметики. Стандарт предназначен для применения в системах, где транспортируются среды под значительным давлением, включая гидравлические и пневматические системы.

Основные положения и параметры

Стандарт регламентирует ключевые параметры резьбовых соединений, включая размеры резьбы, шаги, допуски и другие характеристики. В частности, стандарт вводит понятие условного прохода (Dy), обозначающего внутренний диаметр трубы, и наружного диаметра резьбы (d). Эти параметры являются основополагающими для обеспечения совместимости резьбовых элементов и надежности соединений.

Материалы изготовления

ГОСТ 21973-76 не содержит конкретных требований к материалам, из которых должны быть изготовлены резьбовые детали. Выбор материала зависит от условий эксплуатации трубопроводной системы. Для высоконагруженных систем предпочтительно использовать сталь, в агрессивных средах — латунь или бронзу, а для специфических условий — нержавеющую сталь или другие коррозионно-стойкие сплавы.

Геометрия и точность резьбы

Резьба, соответствующая ГОСТ 21973-76, имеет определенную геометрию и угол профиля. Точность резьбы может варьироваться в зависимости от требований к соединению:

• Класс точности А — характеризуется высокой степенью точности и применяется для ответственных соединений, требующих максимальной надежности.

• Класс точности В — используется для большинства стандартных соединений, обеспечивая достаточную герметичность и прочность.

Важно отметить, что производители не всегда указывают класс точности резьбы на своих изделиях. Это может привести к несоответствию требованиям при сборке и эксплуатации трубопроводных систем. Поэтому рекомендуется всегда проверять класс точности резьбы при выборе комплектующих.

Контроль качества резьбовых соединений

Для обеспечения высокого качества резьбовых соединений необходимо проводить ряд контрольных мероприятий:

1. Визуальный осмотр резьбы на наличие дефектов, таких как царапины, вмятины, коррозия и другие повреждения.

2. Проверка отсутствия заусенцев и неровностей на витках резьбы, которые могут повлиять на герметичность соединения.

3. Использование специализированных калибров для проверки соответствия резьбы установленным параметрам. Калибры должны входить в резьбу без зазоров и люфтов, обеспечивая плотное прилегание элементов.

Возможные ошибки при нарезании резьбы

При выполнении резьбовых соединений могут возникнуть различные ошибки, которые необходимо учитывать:

• Неправильная глубина резьбы — слишком глубокая или мелкая резьба может привести к снижению герметичности и прочности соединения.

• Искажение профиля резьбы — изношенный или неправильно настроенный инструмент может вызвать деформацию резьбы, нарушая ее геометрические параметры.

• Несоосность резьбы — несоответствие осей резьбовых элементов может стать причиной утечки рабочей среды и снижения надежности соединения.

Сравнение ГОСТ 21973-76 с другими стандартами

Иногда ГОСТ 21973-76 путают с другими стандартами, регулирующими резьбовые соединения. Основные различия между ними заключаются в типе резьбы, способе обеспечения герметичности и области применения:

/ Параметр / ГОСТ 21973-76 (Цилиндрическая резьба) / ГОСТ 6211-81 (Коническая резьба) / /------------------------------/-------------------------------------------------------------------------------------/------------------------------------------------------------------------------------/ / Тип резьбы / Цилиндрическая / Коническая с углом конуса 1:16 / / Способ обеспечения герметичности / Уплотнение в зазорах резьбы / Самоуплотнение за счет деформации витков при свинчивании / / Область применения / Системы с высоким и переменным давлением, гидравлические и пневматические системы / Трубопроводы для газа, воды, низко- и средненапорные системы /

Рекомендации для специалистов

Для обеспечения качества резьбовых соединений и надежности трубопроводных систем рекомендуется придерживаться следующих рекомендаций:

1. Обязательно указывать класс точности резьбы при заказе деталей.

2. Использовать только сертифицированные калибры для проверки резьбы и регулярно проводить их калибровку.

3. Тщательно проверять первую партию деталей от нового поставщика, а также партии после замены инструмента.

4. Убедиться, что поставщик удаляет заусенцы с резьбы, особенно в случаях использования латунных деталей.

5. Проводить испытания на герметичность соединений, даже если они прошли проверку калибрами.

Заключение

ГОСТ 21973-76 играет важную роль в обеспечении надежности и герметичности резьбовых соединений трубопроводов. Соблюдение требований данного стандарта позволяет избежать ошибок при монтаже и эксплуатации трубопроводных систем, что способствует повышению их долговечности и эффективности.
