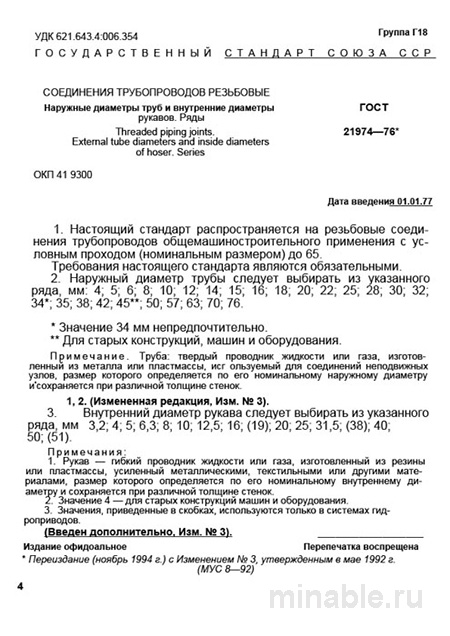

Обзор ГОСТ 21974-76: Важный инструмент для инженеров
В области машиностроения, особенно в системах, использующих жидкости под давлением, таких как гидравлические или пневматические системы, надежность всей конструкции напрямую зависит от качества соединений между её компонентами. В этом контексте ГОСТ 21974-76 представляет собой ключевой стандарт, который уже многие годы служит руководством для инженеров и технических специалистов при проектировании и приобретении необходимых компонентов. Этот нормативный документ регламентирует размеры труб и шлангов, обеспечивая их совместимость.
Функциональное назначение стандарта
Основная цель ГОСТ 21974-76 заключается в обеспечении унификации размеров труб и шлангов, что способствует их взаимозаменяемости и упрощает процесс интеграции компонентов от различных производителей. Стандарт устанавливает параметры наружных диаметров труб и внутренних диаметров шлангов, что позволяет осуществлять подбор деталей без риска несоответствия.
Применение стандарта охватывает широкий спектр систем:
-
системы смазки и охлаждения промышленного оборудования;
-
топливные системы транспортных средств и специализированной техники;
-
пневматические системы управления механизмами.
Важно отметить, что ГОСТ 21974-76 регламентирует исключительно размеры компонентов, не затрагивая вопросы типа резьбы (например, метрическая или дюймовая), которые регулируются другими нормативными документами.
Основные размерные ряды
Стандарт предусматривает три основных ряда размеров:
-
Ряд 1: включает типоразмеры от 3,2 до 42 мм;
-
Ряд 2: дополнительные типоразмеры от 4,5 до 45 мм;
-
Ряд 3: ещё один дополнительный ряд от 5 до 50 мм.
Наибольшую популярность в инженерной практике получил Ряд 1, поскольку компоненты этого ряда обладают более широким ассортиментом и, как правило, более доступной стоимостью. Ряды 2 и 3 применяются реже, преимущественно в случаях, когда необходимо обеспечить совместимость с зарубежными аналогами или требуется пропускная способность, превышающая стандартные значения.
Материалы и требования к качеству
ГОСТ 21974-76 не содержит требований к материалам, из которых должны быть изготовлены трубы и шланги. Выбор материала осуществляется в зависимости от функционального назначения компонентов и условий эксплуатации системы. Для труб могут использоваться такие материалы, как сталь, латунь или медь, тогда как шланги могут быть изготовлены из аналогичных материалов с добавлением резиновой оплётки. При этом материал должен обладать необходимыми характеристиками, такими как устойчивость к высокому давлению, температурным перепадам и воздействию агрессивных сред.
Контроль качества
Процесс производства труб и шлангов включает обязательный контроль их соответствия требованиям ГОСТ 21974-76. Это необходимо для обеспечения герметичности и надежности соединений.
В рамках контроля качества выполняются следующие операции:
-
измерение диаметра трубы с использованием специализированных инструментов, таких как микрометры или штангенциркули;
-
проверка диаметра шланга с применением калиброванных измерительных приборов;
-
визуальная оценка поверхности компонентов на предмет отсутствия дефектов, таких как царапины, вмятины или следы коррозии.
Сравнительный анализ с другими стандартами
ГОСТ 21974-76 имеет узкую специализацию и ориентирован на резьбовые соединения, применяемые в машиностроении. В отличие от него, ГОСТ 3262-75 предназначен для водопроводных труб, а ГОСТ 8734-75 регламентирует параметры бесшовных труб, используемых в конструкциях, где требуется высокая механическая прочность.
Рекомендации для специалистов
-
Для конструкторов: при выборе компонентов необходимо указывать не только размеры в соответствии с ГОСТ 21974-76, но и дополнительные требования к материалам и качеству. Это позволит избежать возможных недоразумений.
-
Для технологов: при сборке конструкций следует проверять соответствие размеров шлангов требованиям стандарта. Это обеспечит надежное соединение компонентов.
-
Для специалистов по закупкам: при оформлении заказов необходимо требовать от поставщиков документацию, подтверждающую соответствие компонентов ГОСТ 21974-76. Рекомендуется проводить выборочную проверку размеров для оценки качества продукции.
-
Для всех специалистов: ГОСТ 21974-76 является основополагающим нормативным документом. Однако, при необходимости, могут быть разработаны внутренние стандарты организации для более точного учета специфических требований.
Заключение
ГОСТ 21974-76 представляет собой важный нормативный документ, который способствует созданию надежных и совместимых систем. Стандарт регламентирует основные размеры труб и шлангов, что значительно упрощает процесс проектирования и эксплуатации оборудования. Понимание и корректное применение ГОСТ 21974-76 позволяет минимизировать риски, связанные с несоответствием компонентов, и обеспечивает высокое качество конечных конструкций.
