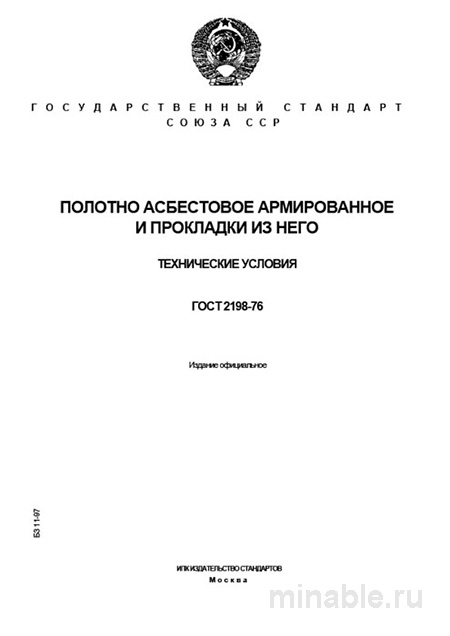

Обзор ГОСТ 2198-76: Принципы функционирования армированного асбестового полотна в производственных процессах
ГОСТ 2198-76 представляет собой нормативный документ, регламентирующий технические требования к производству и применению армированного асбестового полотна. Данный стандарт имеет особое значение для отраслей машиностроения и энергетики, обеспечивая высокую надежность и безопасность эксплуатации оборудования. В данном обзоре рассматриваются основные аспекты применения стандарта в практических условиях.
Определение и назначение армированного асбестового полотна
Армированное асбестовое полотно представляет собой композитный материал, состоящий из волокон асбеста, переплетенных металлической (латунной, оцинкованной стальной) или стеклянной нитью. Такая структура придает материалу высокую прочность, устойчивость к вибрационным нагрузкам и перепадам давления.
Области применения:
-
Защита оборудования от воздействия высоких температур (до 500 °C).
-
Изготовление прокладок для трубопроводов и аппаратов, функционирующих под умеренным давлением и в агрессивных средах.
-
Уплотнение соединений, включая люки и другие конструктивные элементы.
-
Обеспечение огнестойкости конструкций.
Следует отметить, что данный материал не рекомендуется использовать в условиях экстремально высоких давлений, где предпочтительными являются другие материалы, такие как графит.
Основные положения стандарта
ГОСТ 2198-76 предъявляет строгие требования к физико-механическим характеристикам и структуре армированного асбестового полотна.
Состав и структура
Согласно стандарту, асбест должен соответствовать высоким стандартам качества, а армирующие элементы должны соответствовать установленным техническим требованиям. Армирование должно быть равномерным, без наличия пропусков. Полотно может быть одно- или двусторонним. При проведении контроля качества необходимо удостовериться в отсутствии дефектов армирования, поскольку их наличие может привести к преждевременному износу прокладки.
Размеры и параметры
Стандарт регламентирует следующие параметры полотна:
-
Ширина: от 30 до 150 мм.
-
Толщина: от 1,5 до 5 мм.
-
Допустимая погрешность толщины: ±0,2 мм для тонких прокладок и ±0,3 мм для толстых.
Точность размеров критически важна для обеспечения герметичности и долговечности уплотнений.
Основные характеристики:
-
Массовая доля влаги: не более 3,5%. Превышение данного показателя снижает эксплуатационные характеристики материала.
-
Прочность на разрыв: не менее 0,25 МПа (2,5 кг/см²). Данное требование обеспечивает устойчивость материала к механическим нагрузкам.
-
Содержание летучих веществ: не более 16%. Этот параметр характеризует степень пропитки материала связующими веществами.
Методы контроля качества
Для подтверждения соответствия материала требованиям стандарта проводятся следующие мероприятия:
-
Визуальный осмотр полотна.
-
Проверка сопроводительной документации.
-
Измерение толщины полотна в различных точках.
-
Оценка гибкости материала.
Сравнительный анализ с альтернативными материалами
Существует множество материалов, используемых для изготовления уплотнений. Однако ГОСТ 2198-76 выделяет армированное асбестовое полотно среди них благодаря уникальным характеристикам.
Основные отличия:
-
Асбестовое полотно обладает высокой гибкостью и подходит для теплоизоляции, в то время как паронит предназначен для работы в условиях высокого давления.
-
Максимальная температура эксплуатации полотна составляет 500 °C, тогда как паронит выдерживает температуру до 450 °C.
-
Полотно используется для ненагруженных соединений, в то время как паронит применяется для силовых уплотнений.
Рекомендации по работе с материалом
При проектировании уплотнительных элементов необходимо учитывать направление армирующей нити для предотвращения ее обрыва по краям. Рекомендуется запрашивать у поставщика не только сертификат соответствия, но и результаты испытаний конкретной партии материала. Хранение материала должно осуществляться в сухом и защищенном от внешних воздействий месте. При работе с асбестовым полотном необходимо соблюдать меры предосторожности для предотвращения вдыхания асбестовой пыли.
Заключение
ГОСТ 2198-76 является основополагающим стандартом, регламентирующим производство и применение армированного асбестового полотна. Понимание требований данного стандарта позволяет обеспечить высокое качество продукции и надежность эксплуатации оборудования. Несмотря на то, что стандарт был принят более 40 лет назад, он продолжает оставаться актуальным и востребованным в современных производственных процессах.
