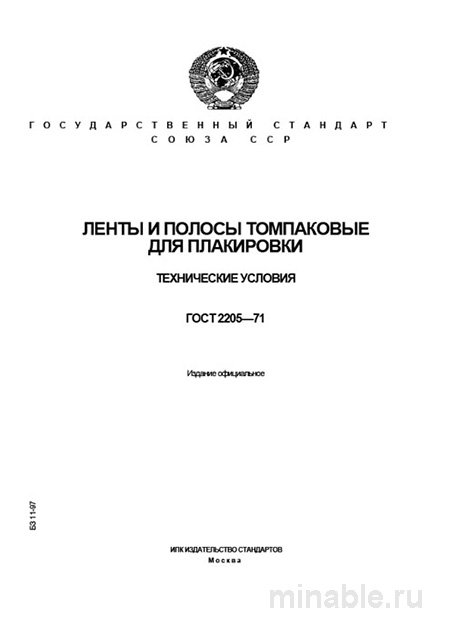

ГОСТ 2205-71: Ленты и полосы томпаковые для плакировки - Комплексный разбор

Обзор ГОСТ 2205-71: его значение и применение

В машиностроительной отрасли, где приоритетными являются надежность и долговечность металлических компонентов, материалы для плакировки играют ключевую роль. ГОСТ 2205-71 представляет собой стандарт, который на протяжении десятилетий обеспечивает производство высококачественных плакировочных материалов, широко применяемых в критически важных сферах, таких как авиационная промышленность и производство тяжелого оборудования. Как инженер с многолетним опытом, я имею представление о практическом применении данного стандарта.

Понятие плакировки и её назначение

Плакировка представляет собой технологический процесс нанесения на поверхность стальной заготовки тонкого слоя другого металла, чаще всего томпака (сплава меди с цинком), с целью повышения износостойкости и коррозионной стойкости изделия. Данный метод позволяет значительно увеличить срок службы деталей, подвергающихся значительным механическим нагрузкам и воздействию агрессивных сред.

Основные области применения плакировки включают:

• Подшипники скольжения для высоконагруженных механизмов;

• Направляющие скольжения станков;

• Элементы суппортов и зубчатые муфты.

Важно отметить, что ГОСТ 2205-71 не распространяется на томпак, используемый в декоративных целях или для штамповки. Материалы, соответствующие данному стандарту, предназначены исключительно для процессов плакировки, требующих высокой прочности соединения при повышенных температурах.

Основные требования к материалам

Стандарт ГОСТ 2205-71 устанавливает строгие требования к материалам, применяемым для плакировки стальных изделий.

Химический состав

Для плакировки используется томпак марки Л90, содержащий 89-91% меди и 9-11% цинка. Такое соотношение элементов обеспечивает материалу необходимую пластичность, прочность и способность к адгезии с поверхностью стали. ГОСТ строго регламентирует содержание примесей, таких как свинец, железо, сурьма и другие, ограничивая их допустимое количество для предотвращения дефектов в процессе плакировки.

Геометрические параметры

Материал поставляется в форме лент и полос, с установленными стандартами размерами:

• Толщина: от 0,7 до 3,0 мм;

• Ширина: от 20 до 300 мм.

Неравномерная толщина материала может стать причиной дефектов плакированного покрытия, поэтому контроль данного параметра является критически важным этапом производства.

Требования к поверхности

Поверхность плакировочного материала должна быть чистой, без следов окалины, окалины, царапин и коррозии. Любые механические или химические загрязнения могут существенно ухудшить адгезию материала к стальной основе.

При проведении входного контроля необходимо тщательно проверять поверхность материала на отсутствие микродефектов, которые могут привести к разрыву покрытия в процессе плакировки.

Методы контроля качества

Каждая партия плакировочного материала подлежит обязательной проверке качества. В сопроводительной документации указываются следующие параметры:

• Наименование производителя;

• Марка сплава;

• Состояние материала (мягкое или полутвердое);

• Номер плавки;

• Геометрические размеры;

• Результаты проведенных испытаний.

Потребитель обязан осуществить следующие мероприятия по проверке качества материала:

1. Визуальный осмотр поверхности на наличие дефектов.

2. Измерение толщины материала с использованием микрометра.

3. Определение твердости материала для оценки его способности к соединению с основным металлом.

4. Проведение пробной плакировки, которая является наиболее достоверным методом оценки качества материала, но требует значительных временных и материальных затрат.

Различия между плакировочным томпаком и обычным томпаком

Плакировочный томпак, соответствующий требованиям ГОСТ 2205-71, отличается от обычного томпака, регламентируемого ГОСТ 931-90, рядом существенных характеристик:

/ Параметр / Плакировочный томпак (ГОСТ 2205-71) / Обычный томпак (ГОСТ 931-90) / /----------/-------------------------------------/-------------------------------/ / Назначение / Плакировка стали / Штамповка, гибка, изготовление деталей / / Марки сплавов / Только Л90 / Л63, Л68, Л80, Л90 и другие / / Допуски по толщине / Повышенная точность / Нормальная точность / / Требования к поверхности / Без загрязнений / Возможны незначительные загрязнения / / Контроль структуры / Явно не нормируется, но подразумевается высокое качество / Не регламентируется /

Использование обычного томпака для процессов плакировки может привести к образованию дефектов покрытия и снижению эксплуатационных характеристик изделий.

Рекомендации для специалистов в области технологий и снабжения

1. При оформлении заказа необходимо указывать полное обозначение стандарта, марку сплава, состояние материала, требуемые размеры и наличие паспорта с номером плавки.

2. При приемке материала следует тщательно проверять сопроводительную документацию, а также проводить визуальный осмотр и измерение толщины материала.

3. Для предотвращения загрязнения материала необходимо организовать участок размотки таким образом, чтобы исключить контакт с окружающей средой. Хранение материала должно осуществляться в сухом, защищенном от влаги и загрязнений месте.

4. При возникновении проблем с качеством плакированного покрытия рекомендуется провести анализ качества исходного материала, так как в большинстве случаев проблема кроется именно в его характеристиках, а не в технологических параметрах процесса плакировки.

Таким образом, ГОСТ 2205-71 является важным нормативным документом, обеспечивающим производство высококачественных плакировочных материалов. Соблюдение требований данного стандарта позволяет значительно повысить надежность и долговечность изделий, а также снизить затраты на их обслуживание и ремонт.
