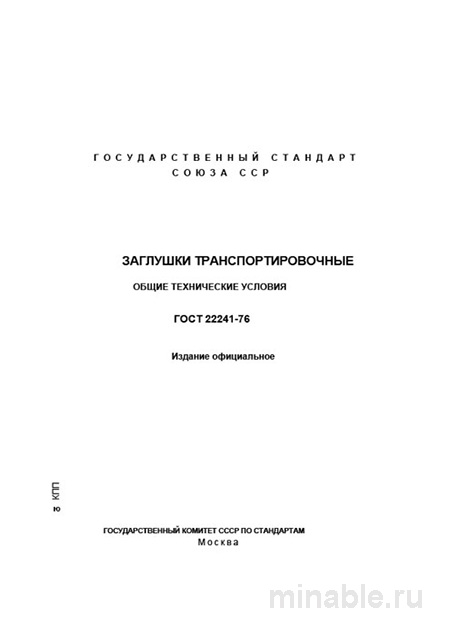

Обзор ГОСТ 22241-76: Практическое руководство по транспортным заглушкам
В сфере машиностроения особое значение придается защите внутренних компонентов оборудования и трубопроводов в процессе транспортировки и хранения. Некорректный выбор заглушек может привести к проникновению загрязнений, пыли или влаги в системы, что, в свою очередь, может вызвать значительные финансовые потери из-за дорогостоящего ремонта и вынужденного простоя оборудования. ГОСТ 22241-76 представляет собой нормативный документ, регламентирующий технические требования к изготовлению таких заглушек, обеспечивая сохранность дорогостоящего оборудования.
Назначение и область применения транспортных заглушек
Транспортные заглушки предназначены для временной герметизации отверстий в оборудовании, механизмах и трубопроводах с целью предотвращения попадания посторонних веществ. Они не предназначены для эксплуатации в условиях постоянного давления или воздействия агрессивных сред. Их основная функция заключается в обеспечении защиты внутренних систем в период транспортировки и хранения.
Требования к материалам и конструкции
В соответствии с ГОСТ 22241-76, для изготовления транспортных заглушек могут использоваться следующие материалы:
-
Пластмассы: полиэтилен и полипропилен, обладающие высокой гибкостью и устойчивостью к химическим воздействиям.
-
Резина: преимущественно маслобензостойкие сорта, обеспечивающие надежное уплотнение в условиях повышенной герметичности.
-
Картон и бумага: менее распространенные материалы, применяемые для временной защиты менее критичных компонентов.
При выборе материалов особое внимание уделяется их устойчивости к воздействию масел, бензина и других химических веществ, которые могут присутствовать в системе. При проведении входного контроля качества заглушек проверяется отсутствие хрупкости и посторонних запахов, что свидетельствует о низком качестве материала.
Методы контроля качества
Контроль качества транспортных заглушек включает следующие этапы:
-
Проверка размеров: измерение параметров заглушек для обеспечения их точного соответствия заданным спецификациям.
-
Визуальный осмотр: выявление дефектов поверхности, таких как трещины, заусенцы или иные повреждения, которые могут негативно повлиять на функциональность заглушек.
-
Испытание на прочность: проверка эластичности и устойчивости заглушек к механическим воздействиям, таким как сжатие или выкручивание.
В случае выявления брака более чем в 5% от партии, вся партия подлежит доработке.
Отличия от других типов заглушек
ГОСТ 22241-76 регламентирует параметры транспортных заглушек, в то время как ГОСТ 12836-80 устанавливает требования к постоянным заглушкам для трубопроводов. Основные различия между этими типами заглушек представлены в таблице ниже:
/ Критерий / ГОСТ 22241-76 (Заглушки транспортные) / ГОСТ 12836-80 (Пробки глухие для трубопроводов) / /----------------------------/--------------------------------------/------------------------------------------------/ / Основное назначение / Временная защита при транспортировке и хранении / Постоянная герметизация концевых участков трубопроводов / / Рабочая среда / Инертные среды, без давления / Вода, пар, газ, нефтепродукты (под давлением) / / Материалы / Пластмассы, резина, картон / Сталь, чугун, латунь / / Конструкция / Упругая посадка "внатяг" / Резьбовое или фланцевое соединение / / Требования к герметичности / Не нормируются / Строго нормируются (испытания на герметичность) /
Практические рекомендации для специалистов
При выборе транспортных заглушек рекомендуется:
-
Указывать тип, размер и технические характеристики заглушек в спецификации заказа.
-
Осуществлять закупки у проверенных производителей, гарантирующих использование высококачественного сырья.
-
Проводить входной контроль качества заглушек, включая проверку на отсутствие дефектов и загрязнений.
-
Обучать персонал правильной установке и демонтажу заглушек, избегая применения силы, которая может привести к повреждению оборудования.
Заключение
ГОСТ 22241-76 является ключевым нормативным документом, обеспечивающим защиту оборудования в процессе транспортировки и хранения. Соблюдение требований стандарта позволяет минимизировать риски повреждения внутренних систем и сохранить целостность оборудования.
