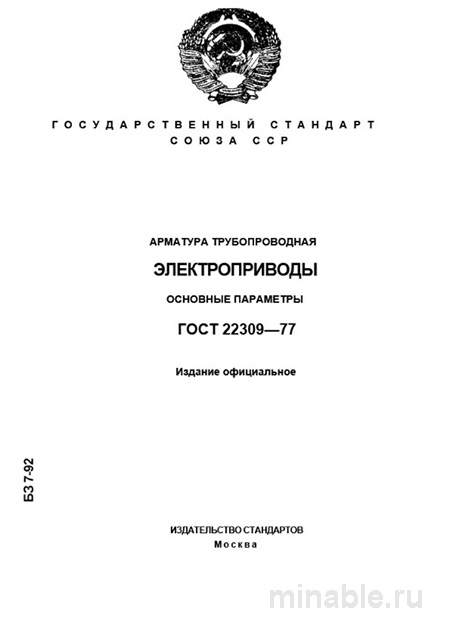

Обзор ГОСТ 22309-77: Практическое руководство для инженеров
В области машиностроения надежность трубопроводной арматуры имеет первостепенное значение. Она обеспечивает бесперебойную работу технологических процессов и повышает уровень безопасности. Ключевым компонентом трубопроводной арматуры является электропривод, параметры, стандартизация и контроль которого регулируются ГОСТ 22309-77 «Арматура трубопроводная. Электроприводы. Основные параметры». Данный нормативный документ регламентирует выбор, проверку и использование критически важных компонентов, что позволяет конструкторам, главным инженерам, технологам и специалистам по закупкам эффективно решать поставленные задачи.
Объекты регулирования стандарта
ГОСТ 22309-77 устанавливает основные технические параметры и требования к электрическим приводам, предназначенным для управления трубопроводной арматурой. Стандарт обеспечивает взаимозаменяемость продукции различных производителей. Он распространяется на электроприводы, функционирующие от сети переменного тока, и охватывает арматуру, закрывающуюся в диапазоне от 4 до 600 секунд, включая задвижки, клапаны и краны.
Особое внимание: при заказе электроприводов необходимо учитывать климатические условия эксплуатации. Например, для холодного климата (климатическое исполнение УХЛ) или тропического климата (климатическое исполнение Т). Несоблюдение данного требования может привести к выходу из строя электронных компонентов вследствие конденсации влаги или перегрева.
Основные технические характеристики
Стандарт детально регламентирует ключевые технические параметры, которые следует учитывать при выборе электропривода.
Крутящий момент и время срабатывания
Основным параметром является крутящий момент, развиваемый приводом на выходном валу. ГОСТ 22309-77 определяет стандартный ряд значений крутящего момента (например, 25, 40, 63, 100 Н·м и т.д.). Это позволяет подобрать привод, обладающий достаточной мощностью для управления арматурой, но не избыточной, чтобы избежать ее повреждения.
Второй значимый параметр — время срабатывания привода. Стандарт также устанавливает типовые значения (например, 4, 10, 25, 60 секунд). Для аварийных клапанов критически важно минимизировать время срабатывания, тогда как для регулирующих клапанов требуется высокая точность и определенное время реакции.
Материалы и конструкция
Хотя ГОСТ 22309-77 не конкретизирует марки используемых материалов, он устанавливает общие требования к конструкции корпуса, уплотнений и других элементов привода. Корпус должен обеспечивать защиту от воздействия пыли и влаги (степень защиты не ниже IP55). При эксплуатации в зонах с потенциальной взрывоопасностью привод должен соответствовать требованиям стандартов взрывозащиты.
Практика показывает, что экономия на качестве уплотнительных сальников часто приводит к их быстрому износу и утрате герметичности. В связи с этим рекомендуется проводить испытания на герметичность.
Процедура приемки и контроля качества
При приемке электроприводов необходимо руководствоваться положениями ГОСТ 22309-77 и паспортом изделия.
Проводимые проверки:
-
Маркировка и комплектность: Наличие паспорта и заводской таблички с указанием крутящего момента, времени срабатывания, номинального напряжения и климатического исполнения.
-
Внешний осмотр: Проверка отсутствия механических повреждений, коррозии, сколов лакокрасочного покрытия, а также целостности уплотнений и кабельных вводов.
-
Испытания на стенде: Проверка плавности хода привода, времени срабатывания в обоих направлениях, функционирования концевых выключателей и муфты ограничения крутящего момента.
Типичные проблемы:
-
Недостаточный крутящий момент (определяется на стенде).
-
Заедание в редукторных механизмах.
-
Неисправность ручного дублера механизма.
-
Нарушение герметичности корпуса.
Сравнение с другими стандартами
ГОСТ 22309-77 не является единственным нормативным документом в данной области. Его часто сравнивают с ГОСТ 26691-85, который регламентирует параметры теплоустойчивых электроприводов, применяемых в энергетике и атомной отрасли.
Основные различия:
/ Параметр / ГОСТ 22309-77 / ГОСТ 26691-85 / /--------------------/---------------------------------------------------------------------/-------------------------------------------------------------------------/ / Назначение / Электроприводы общего назначения / Теплоустойчивые электроприводы для энергетики и атомной энергетики / / Температурный диапазон/ От -60°C до +60°C / До +100°C / / Требования к надежности/ Общие промышленные / Повышенные, включая радиационную стойкость / / Допуски и параметры/ Стандартный ряд крутящих моментов и времени срабатывания / Более узкий и специализированный ряд параметров /
Выбор стандарта зависит от условий эксплуатации. Для большинства технологических процессов достаточно требований ГОСТ 22309-77. В энергетике и атомной отрасли обязательным является применение ГОСТ 26691-85.
Практические рекомендации для специалистов
-
При проектировании и закупке: В техническом задании необходимо указывать требуемые значения крутящего момента, времени срабатывания, ссылку на ГОСТ 22309-77, а также климатическое и взрывозащищенное исполнение.
-
При приемке: Не ограничиваться внешним осмотром. Обязательны наличие паспорта с протоколом испытаний и проведение выборочных испытаний на моментном стенде для ответственных систем.
-
При монтаже и эксплуатации: Соблюдать рекомендации производителя по установке привода, учитывая ориентацию двигателя. Многие модели не предназначены для работы в положении «двигатель вверх».
-
Настройка крутящего момента: Регулировку муфты ограничения крутящего момента рекомендуется проводить на арматуре, учитывая трение в уплотнениях и условия эксплуатации.
ГОСТ 22309-77 продолжает оставаться важным и практичным нормативным документом, обеспечивающим надежность трубопроводной арматуры в машиностроении. Глубокое понимание положений данного стандарта является признаком высокой квалификации специалистов.
