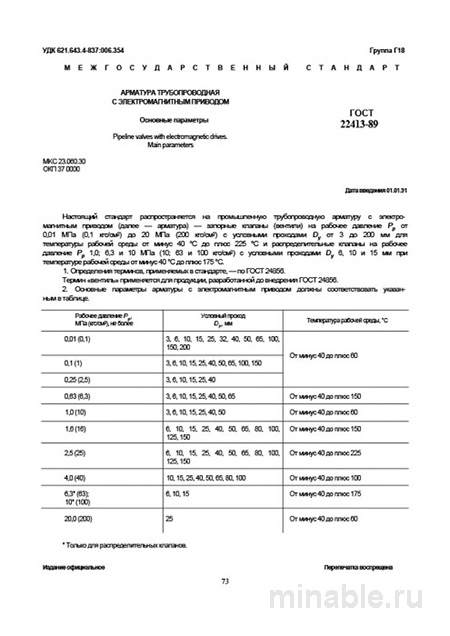

Обзор ГОСТ 22413-89: Технический анализ для инженеров и технологов
ГОСТ 22413-89 является нормативным документом, регламентирующим параметры и требования к трубопроводной арматуре с электромагнитным приводом. Этот стандарт не определяет конкретные конструкции изделий, а устанавливает унифицированные технические характеристики, обеспечивающие взаимозаменяемость и удобство эксплуатации арматуры.
Назначение стандарта
ГОСТ 22413-89 предназначен для нормирования параметров трубопроводной арматуры с приводом, управляемым посредством электрических сигналов. Документ охватывает широкий спектр применения, включая системы водоснабжения, газоснабжения, а также специализированные установки в химической, нефтегазовой и пищевой промышленности.
Основные технические характеристики
Стандарт не устанавливает требований к конкретным материалам или дизайну арматуры, однако регламентирует ключевые технические параметры:
-
Номинальный диаметр (Dy): Размер внутреннего сечения трубы, варьируется от 1 до 200 мм.
-
Номинальное давление (Ру): Максимальное давление рабочей среды, при котором арматура сохраняет эксплуатационные характеристики.
-
Рабочее давление: Давление, при котором обеспечивается нормальная работа арматуры без протечек и повреждений.
-
Номинальное напряжение питания: Электрическое напряжение, подаваемое на электромагнитный привод, может составлять 12, 24, 220 В и более.
-
Время срабатывания: Интервал времени, необходимый для полного открытия или закрытия клапана.
-
Климатическое исполнение: Арматура должна сохранять работоспособность в широком диапазоне температур, включая экстремальные условия.
Методика проверки при приобретении
При выборе трубопроводной арматуры необходимо удостовериться в её соответствии требованиям ГОСТ 22413-89. Для этого следует выполнить следующие действия:
-
Проверка маркировки: Убедиться в наличии всех необходимых технических характеристик на корпусе изделия.
-
Проверка комплектности: Убедиться в наличии полного комплекта монтажных и уплотнительных элементов.
-
Визуальный осмотр: Провести осмотр на предмет наличия механических повреждений и следов коррозии.
-
Электрическая проверка: Провести измерение сопротивления изоляции и проверку работоспособности катушки привода.
-
Функциональное тестирование: Убедиться в корректности работы клапана при подаче управляющего сигнала.
Возможные проблемы эксплуатации
В процессе эксплуатации трубопроводной арматуры могут возникать следующие неисправности:
-
Замедленное срабатывание, вызванное износом пружины или засорением.
-
Неполное открытие или закрытие, обусловленное механическими повреждениями или недостаточной мощностью привода.
-
Протечки, возникающие вследствие износа уплотнительных элементов.
-
Перегрев электромагнитного привода, связанный с электрическими неполадками.
Сравнительный анализ с другими стандартами
ГОСТ 22413-89 имеет отличительную особенность в сравнении с другими нормативными документами, такими как ГОСТ 5761-2005 (технические условия для запорной арматуры) и ГОСТ 3326-86 (технические условия для обратных клапанов). В отличие от них, ГОСТ 22413-89 фокусируется на параметрах взаимодействия арматуры и электромагнитного привода, что обеспечивает более унифицированный подход к проектированию и эксплуатации систем.
Рекомендации для специалистов
При работе с трубопроводной арматурой рекомендуется учитывать следующие аспекты:
-
При заказе арматуры необходимо уточнять не только соответствие стандарту, но и дополнительные технические условия, предъявляемые производителем.
-
При выборе арматуры следует обращать внимание на время срабатывания, особенно в системах, где это критически важно.
-
Проверка арматуры должна включать не только визуальный осмотр, но и проведение испытаний на герметичность и работоспособность.
-
Выбор арматуры должен учитывать условия эксплуатации, включая климатические факторы и характеристики рабочей среды.
-
Для ответственных систем рекомендуется предусматривать установку дублирующих клапанов или возможность ручного управления.
