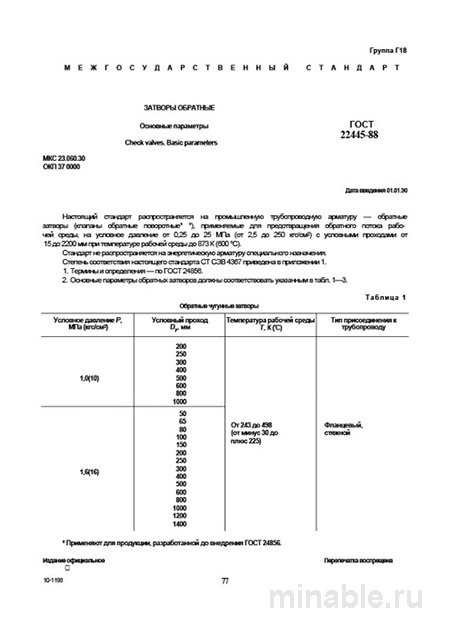

ГОСТ 22445-88 Затворы обратные: Полный Комплексный разбор

Обзор ГОСТ 22445-88: Практический взгляд из цеха

В области машиностроительного производства, особенно в секторе трубной продукции и трубопроводной арматуры, критическое значение имеет надежность каждого конструктивного элемента. Обратные клапаны, также известные как затворы обратные, выполняют функцию превентивных устройств, предотвращая обратный поток рабочих сред и обеспечивая защиту дорогостоящего оборудования. ГОСТ 22445-88 «Затворы обратные. Основные параметры» является ключевым нормативным документом, который на протяжении многих лет регламентирует требования к качеству и унификации данной продукции. Как инженер-технолог с многолетним опытом работы в данной области, я имею всестороннее представление о данном стандарте, начиная от этапа проектирования и заканчивая приемкой серийных партий продукции.

Назначение и цели ГОСТ 22445-88

Данный стандарт устанавливает основные параметры и технические требования к обратным затворам, которые применяются в системах водоснабжения, теплоснабжения, а также на промышленных предприятиях. Основной задачей стандарта является обеспечение взаимозаменяемости, надежности и безопасности работы арматуры при эксплуатации с водой, паром, воздухом, нефтепродуктами и другими неагрессивными жидкостями и газами.

Основные требования стандарта

Хотя стандарт не содержит подробных инструкций по технологическим процессам производства, он определяет ключевые параметры и технические характеристики продукции.

1. Материалы изготовления:

   • Корпус и крышка: Производятся из конструкционных сталей марок 25Л, 35Л, 20ГСЛ или низколегированной стали 09Г2С.

   • Затвор (захлопка): Изготавливается из чугуна или конструкционных сталей марок 20Ч, 30Ч, 40Ч.

   • Уплотнительные поверхности: Для обеспечения герметичности применяются коррозионно-стойкие материалы, такие как латунь или нержавеющая сталь.

2. Геометрические параметры и конструкция:

   • Стандарт регламентирует основные размеры, включая диаметр и количество отверстий для крепежных элементов, что обеспечивает возможность унификации продукции различных производителей.

   • Предусмотрены два типа затворов:

     • Фланцевые затворы: Устанавливаются с использованием фланцевых соединений и крепежных элементов.

     • Межфланцевые затворы: Компактные и легкие конструкции, которые монтируются между фланцами трубопровода.

3. Эксплуатационные характеристики:

   • Рабочее давление: В диапазоне от 1,0 до 16,0 МПа.

   • Пропускная способность: Зависит от конкретного диаметра и типа затвора.

   • Герметичность: Пропускная способность по утечке не должна превышать 0,0006 см³/с на мм диаметра.

Процедура контроля качества

Контроль качества затворов осуществляется в соответствии с установленными стандартами и включает следующие этапы:

1. Анализ сопроводительной документации: Проверка наличия паспорта изделия, сертификатов на материалы и результатов проведенных испытаний.

2. Визуальный осмотр: Выявление дефектов, таких как трещины, раковины и правильность маркировки.

3. Контроль геометрических параметров: Использование измерительных инструментов, таких как штангенциркуль и шаблоны, для проверки соответствия размеров установленным нормам.

4. Испытания на герметичность: Проведение испытаний на стенде при давлении, превышающем рабочее в 1,5 раза.

5. Испытания на срабатывание: Проверка корректности срабатывания затвора при заданном давлении.

Сравнительный анализ с другими стандартами

ГОСТ 22445-88 является одним из нескольких нормативных документов, регламентирующих требования к обратным клапанам. Например, ГОСТ 27477-87 охватывает более широкий спектр типов клапанов, но предназначен для условий эксплуатации с меньшими значениями давления. Более современный и универсальный стандарт — ГОСТ 33209-2014, который включает полный цикл требований, начиная от материалов и заканчивая методами испытаний и приемки продукции.

Рекомендации для специалистов

1. При выборе и размещении заказа: В технической документации необходимо четко указывать требования к материалам, классу герметичности и методам контроля качества.

2. При приемке продукции: Следует требовать полный комплект сопроводительной документации и проводить проверку качества уплотнительных элементов.

3. При монтаже: Необходимо обеспечивать правильное позиционирование затвора, чтобы исключить возможность его перекоса, что может привести к нарушению герметичности.

Заключение

ГОСТ 22445-88 продолжает оставаться важным нормативным документом, обеспечивающим создание надежной и безопасной трубопроводной арматуры. Понимание требований данного стандарта позволяет гарантировать высокое качество продукции и ее длительный срок службы.
