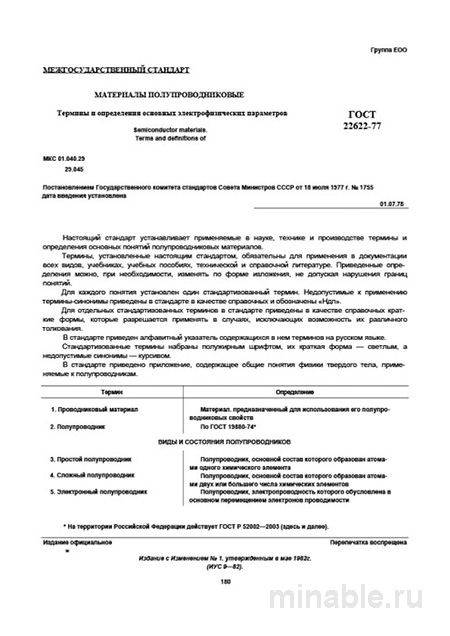

ГОСТ 22622-77: Разбор и Определение Электрофизических Параметров Полупроводников

Обзор ГОСТ 22622-77: значимый инструмент для инженера-технолога в области производства полупроводниковых материалов

В рамках моей профессиональной деятельности, связанной с разработкой и производством электронных приборов, на протяжении последних 15 лет я неоднократно обращался к нормативным документам, регламентирующим параметры полупроводниковых материалов. Одним из наиболее значимых стандартов в этой области является ГОСТ 22622-77, который определяет терминологию и основные характеристики таких материалов, как кремний, германий и арсенид галлия.

Цели и задачи стандарта

ГОСТ 22622-77 не содержит конкретных требований к продукции, а устанавливает унифицированную терминологию для обозначения и описания основных параметров полупроводниковых материалов. Это позволяет обеспечить единообразие в понимании и использовании технических характеристик материалов среди различных специалистов, включая разработчиков, технологов, специалистов по контролю качества и сотрудников отделов снабжения.

Основные параметры и их значение

Стандарт выделяет три ключевые группы параметров, которые играют важную роль при выборе и оценке полупроводниковых материалов:

1. Параметры, характеризующие движение заряженных частиц в материале:

   • Удельное электрическое сопротивление — показатель, определяющий способность материала проводить электрический ток. Этот параметр важен для оптимизации процессов, связанных с формированием электронных переходов и структур.

   • Концентрация носителей заряда — определяет тип проводимости материала (электронная или дырочная).

   • Подвижность носителей заряда — характеризует скорость перемещения заряженных частиц в электрическом поле, что критически важно для разработки высокочастотных компонентов.

2. Параметры, отражающие качество материала:

   • Время жизни носителей заряда — показатель, характеризующий стабильность материала и его способность сохранять электрические свойства в течение длительного времени.

   • Диффузионная длина — параметр, используемый при проектировании устройств, требующих высокой эффективности фотоэлектрического преобразования.

3. Параметры, определяемые методом эффекта Холла:

   • Метод эффекта Холла позволяет с высокой точностью определить тип проводимости материала и концентрацию носителей заряда, что является ключевым при разработке сложных электронных устройств.

Методы контроля качества

На основании терминологии и параметров, представленных в ГОСТ 22622-77, разрабатываются методики контроля качества полупроводниковых материалов. При приемке материалов необходимо проверять соответствие указанных параметров требованиям стандарта. Ошибки в терминологии или расхождения в значениях параметров могут свидетельствовать о потенциальных проблемах с качеством материалов.

Основные дефекты, выявляемые при контроле качества:

• Неравномерность распределения параметров (например, удельного сопротивления) по длине или ширине материала, что может привести к несоответствию характеристик готовых изделий.

• Низкие значения времени жизни носителей заряда, указывающие на наличие примесей, которые могут негативно влиять на эксплуатационные характеристики устройств.

• Неправильное определение типа проводимости, выявляемое с помощью эффекта Холла, что является критическим дефектом, влияющим на функциональность электронных компонентов.

Взаимосвязь с другими стандартами

ГОСТ 22622-77 функционирует в комплексе с другими нормативными документами, регламентирующими методы измерений. Например, ГОСТ 18604.2-97 устанавливает процедуры измерения удельного сопротивления кремния. Первый стандарт определяет, какие параметры необходимо измерять, а второй — как именно проводить эти измерения.

Рекомендации для специалистов

Для обеспечения высокого качества продукции и минимизации рисков, связанных с использованием некачественных материалов, рекомендуется придерживаться следующих принципов:

1. При оформлении заказов на материалы следует указывать необходимость предоставления характеристик в соответствии с требованиями ГОСТ 22622-77.

2. При приемке партий материалов необходимо тщательно проверять соответствие указанных параметров и терминологии требованиям стандарта.

3. Запрашивать у поставщиков не только значения удельного сопротивления, но и данные о его распределении, а также информацию о времени жизни носителей заряда для критически важных компонентов.

4. Внедрить процедуры выборочного контроля качества материалов для подтверждения их соответствия установленным требованиям.

5. Обращать внимание на условия проведения измерений, указанные в сопроводительной документации (температура, метод измерения), и приводить полученные данные к стандартной температуре 23±1°C для обеспечения сопоставимости результатов.

Заключение

ГОСТ 22622-77 является важным нормативным документом, обеспечивающим единство терминологии и стандартизации параметров полупроводниковых материалов. Его использование способствует повышению точности и надежности при разработке и производстве высокотехнологичных электронных устройств, что, в свою очередь, является залогом высокого качества продукции и конкурентоспособности предприятия.
