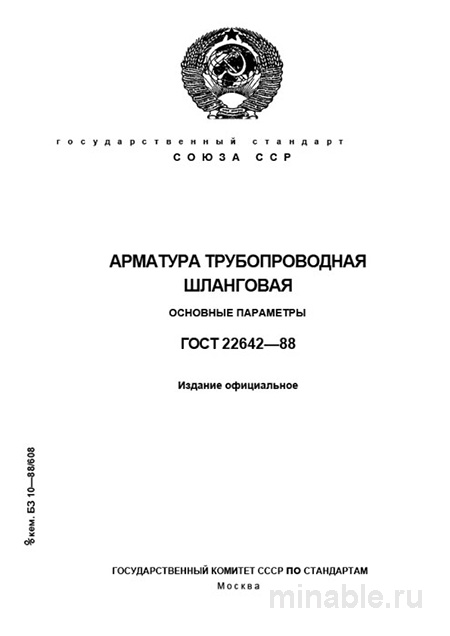

ГОСТ 22642-88: Арматура трубопроводная шланговая – Полный Разбор

Обзор ГОСТ 22642-88: нормативный документ для стандартизации соединителей резиновых шлангов

В области машиностроения, особенно при создании систем, работающих с жидкостями, газами или топливом, критически важно обеспечить надежное соединение всех компонентов. Для этого применяются специализированные соединительные элементы, известные как арматура. ГОСТ 22642-88 является ключевым нормативным актом, который регламентирует параметры и характеристики этих соединителей, обеспечивая их совместимость и функциональность. Несмотря на то, что стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным.

Назначение и область применения ГОСТ 22642-88

Данный стандарт устанавливает требования к размерам и техническим характеристикам соединительных элементов для резиновых шлангов, что способствует унификации деталей и упрощению процесса их взаимозаменяемости. Это особенно важно для обеспечения надежности и долговечности систем, в которых используются шланги.

Стандарт охватывает следующие аспекты:

• Различные типы соединителей, предназначенных для работы с различными уровнями давления.

• Элементы для систем подачи топлива, масла, воды и воздуха.

• Разные виды резьбовых соединений, включая метрическую, трубную и коническую.

Следует отметить, что ГОСТ 22642-88 регламентирует только параметры соединителей, а не самих шлангов. Основное внимание уделяется конструктивным особенностям металлических компонентов, которые крепятся к шлангам.

Основные требования стандарта

В документе детально описаны требования к материалам, размерам, конструкции и методам контроля качества соединителей.

Материалы

• Преимущественно используются сталь и латунь.

• Для работы в условиях агрессивных сред применяются коррозионно-стойкие сплавы, такие как нержавеющая сталь.

Размеры и конструкция

• Стандарт устанавливает точные параметры для различных типов соединителей, включая диаметры, типы резьбовых соединений и другие конструктивные особенности.

• На поверхности соединителей предусмотрены канавки для обеспечения надежного крепления шланга.

Методы контроля качества

1. Визуальный осмотр на наличие дефектов, таких как трещины, заусенцы и другие повреждения.

2. Проверка соответствия резьбы установленным требованиям.

3. Оценка качества покрытия, если оно предусмотрено.

4. Проведение испытаний на сборку для подтверждения совместимости всех компонентов.

Сравнительный анализ с другими стандартами

Существует ряд других нормативных документов, которые могут быть ошибочно ассоциированы с ГОСТ 22642-88. Основное отличие заключается в том, что данный стандарт предназначен для регулирования параметров соединителей резиновых шлангов, в то время как другие стандарты могут касаться труб, металлорукавов или других типов соединительных элементов.

/ Параметр / ГОСТ 22642-88 / ГОСТ 24570-81 / ГОСТ 25493-82 / /-----------------------/---------------------------------------------/-----------------------------------------------/-----------------------------------------------/ / Назначение / Соединители для резиновых шлангов / Трубы без швов / Металлорукава / / Метод соединения / Обжимной / Не применимо / Обжимной или резьбовой / / Основные требования / Канавки для резины / Прочность сварного шва / Соосность / / Рабочее давление / Среднее / Высокое / Высокое и вакуум /

Рекомендации для специалистов

1. При выборе соединителей и шлангов следует учитывать их совместимость.

2. Необходимо учитывать условия эксплуатации системы, включая агрессивность среды.

3. Важно соблюдать правильный тип резьбового соединения.

4. Избегать чрезмерного затягивания гаек при монтаже.

5. Обеспечивать правильное позиционирование всех компонентов.

6. Проводить испытания системы на герметичность и работоспособность после сборки.

Заключение

ГОСТ 22642-88 является основополагающим нормативным документом, который обеспечивает стандартизацию соединителей для резиновых шлангов, способствуя повышению надежности и безопасности функционирования систем. Понимание и соблюдение требований данного стандарта является ключевым фактором для обеспечения высокого качества и долговечности продукции в машиностроительной отрасли.
