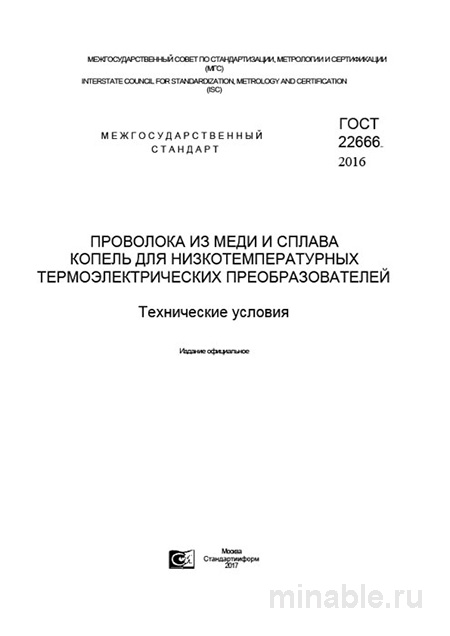

Обзор ГОСТ 22666-2016: Проволока для высокоточных измерений температуры
В отраслях машиностроения и промышленной энергетики, где критически важны точные измерения температурных параметров, используется специализированная проволока для термопар. ГОСТ 22666-2016 регламентирует технические требования к данной продукции, обеспечивая высокую точность, стабильность и надежность измерений.
Назначение проволоки
Проволока, соответствующая ГОСТ 22666-2016, предназначена для изготовления термопар, предназначенных для измерения температуры в диапазоне от -200 до +350 градусов Цельсия. Высокоточные термопары, изготовленные из данной проволоки, обеспечивают высокую степень достоверности и повторяемости результатов измерений.
Основные характеристики проволоки
Стандарт ГОСТ 22666-2016 предъявляет строгие требования к материалам, размерам, форме и физико-механическим свойствам проволоки.
Материалы и сплавы
Для производства проволоки используются следующие материалы:
-
Медь (Cu) высокой чистоты, не содержащая значительного количества кислорода, что предотвращает окисление и коррозию.
-
Сплав копеля (Ni-Cu-Mn), состав которого должен строго соответствовать установленным нормативам для обеспечения требуемых характеристик термопары.
Геометрические параметры
Диаметр проволоки варьируется от 0,2 до 3,0 миллиметров. Критично точное соблюдение данного параметра, так как отклонение в диаметре может привести к значительным погрешностям в измерениях. Проволока должна обладать прямолинейной формой и отсутствием механических дефектов.
Физико-механические свойства
-
Прочность: Медная проволока диаметром 1-3 мм должна выдерживать нагрузку не менее 210 МПа.
-
Упругость: Проволока должна сохранять целостность и не разрушаться при растяжении.
-
Электрическое сопротивление: Для копеля этот параметр составляет 0,45 мкОм/м.
Методы контроля качества
Качество проволоки проверяется на нескольких этапах:
-
Визуальный осмотр: Оценивается внешний вид проволоки, её целостность и отсутствие дефектов.
-
Контроль упаковки: Проверяется герметичность и целостность упаковки, которая должна защищать продукцию от механических повреждений и воздействия внешних факторов.
-
Лабораторные испытания: Проводятся комплексные тесты на прочность, электрическое сопротивление и другие физико-механические характеристики.
Риски использования неподходящей проволоки
Использование проволоки, не соответствующей требованиям ГОСТ 22666-2016, может привести к значительным ошибкам в измерениях температуры. Неправильные материалы, размеры или механические свойства проволоки могут вызвать дрейф показаний, нестабильность измерений и даже выход из строя измерительных приборов.
Рекомендации по работе с проволокой
-
Избегайте использования продукции, не соответствующей установленным стандартам.
-
При приобретении и проверке продукции требуйте предоставления сертификата качества, подтверждающего соответствие проволоки требованиям ГОСТ 22666-2016.
-
Обеспечьте надлежащие условия хранения проволоки: сухое, защищенное от влаги и механических воздействий место.
-
Перед использованием проводите визуальный осмотр проволоки на предмет наличия дефектов и соответствие заявленным параметрам.
-
Приобретайте продукцию у проверенных поставщиков, имеющих репутацию производителей высококачественной проволоки.
ГОСТ 22666-2016 является ключевым нормативным документом, регламентирующим требования к проволоке для термопар. Соблюдение всех установленных стандартов гарантирует высокую точность и надежность измерений, что особенно важно в условиях современного промышленного производства.
