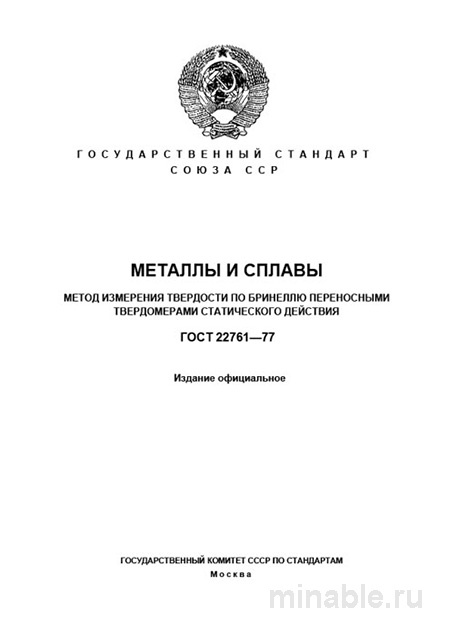

ГОСТ 22761-77: Разбор и объяснение метода Бринелля

Обзор ГОСТ 22761-77: Практическое руководство по проверке твердости металлических изделий на производстве

В сфере машиностроения, особенно при необходимости оперативного контроля твердости крупногабаритных или тяжелых металлических изделий, широко применяются портативные приборы — твердомеры. Для обеспечения корректности их функционирования и стандартизации измерений используется государственный стандарт ГОСТ 22761-77. Этот нормативный документ регламентирует методы измерения твердости металлов с помощью переносных твердомеров, что позволяет технологам и инспекторам проводить точные и надежные проверки.

Цели и задачи стандарта

Основной целью ГОСТ 22761-77 является установление требований к методам измерения твердости металлических изделий с использованием переносных твердомеров. Данные приборы воздействуют на поверхность изделия с заданным усилием, фиксируя величину деформации, которая затем преобразуется в показатель твердости. Стандарт особенно актуален для контроля качества сварных швов, корпусов реакторов и других крупных металлических конструкций, транспортировка которых в лабораторию затруднена или экономически нецелесообразна.

Следует отметить, что результаты измерений, полученные с помощью переносных твердомеров, имеют меньшую точность по сравнению с лабораторными методами. Это обусловлено тем, что данные приборы измеряют не площадь отпечатка, а глубину внедрения индентора в материал, которая затем пересчитывается в числовое значение твердости. Поэтому регулярная калибровка и проверка твердомеров являются обязательными процедурами.

Основные положения и требования

1. Используемый инструмент: Для проведения измерений применяется только стальной шарик диаметром 10 мм. Применение инденторов других размеров не допускается.

2. Величина нагрузки: Стандарт предусматривает три стандартных значения нагрузки: 306 Н, 612 Н и 10790 Н, выбор которых зависит от характеристик исследуемого материала.

3. Допустимая погрешность: Погрешность измерений не должна превышать ±5% от действительного значения твердости. Это обеспечивает приемлемую точность для оперативного контроля на производстве, но уступает лабораторным методам.

4. Подготовка поверхности: Поверхность изделия в месте измерения должна быть очищена от загрязнений, окалины и других посторонних веществ. Толщина испытуемого изделия должна превышать глубину вдавливания индентора минимум в 10 раз, а расстояние от края детали до центра отпечатка должно составлять не менее четырех диаметров отпечатка.

При приобретении новых твердомеров необходимо удостовериться в их соответствии требованиям ГОСТ 22761-77 и наличии соответствующих сертификатов и паспортов.

Процедура проверки твердомеров

При покупке твердомера необходимо не только ознакомиться с технической документацией, но и провести проверку самого прибора. Основные этапы проверки включают:

1. Визуальный осмотр индентора: Шарик должен быть без дефектов, трещин и механических повреждений.

2. Калибровка механизма: Для этого используется эталонный образец твердости, входящий в комплект поставки прибора. Если результаты измерений отклоняются более чем на ±5%, прибор считается непригодным к эксплуатации.

3. Проверка точности нажатия: Прибор должен обеспечивать стабильное и равномерное усилие на индентор. Это проверяется путем установки прибора на эталонный образец и анализа показаний измерительного устройства.

Сравнительный анализ с другими стандартами

Для более глубокого понимания особенностей ГОСТ 22761-77 целесообразно провести его сопоставление с другими стандартами, применяемыми в области измерения твердости металлов:

/ Критерий / ГОСТ 22761-77 / ГОСТ 9012-59 / ISO 6506-1 / ASTM E110 / /------------------------------------------/-----------------------------------------/-------------------------------------------/----------------------------------/ / Основное назначение / Оперативный контроль твердости на месте / Лабораторные измерения, высокая точность / Аналогично ГОСТ 22761-77 / / Тип нагрузки / Статическая / Статическая / Статическая / / Допустимая погрешность / ±5% / ±3% (при оптимальных условиях) / Зависит от диапазона измерений / / Диаметр индентора / Только 10 мм / 1, 2,5, 5 и 10 мм / Основной диаметр — 10 мм / / Применимость для сертификации / Ограниченная / Основной метод для лабораторных измерений / Аналогично ГОСТ 22761-77 /

Как видно из представленной таблицы, ГОСТ 22761-77 ориентирован на менее точные, но более оперативные измерения твердости по сравнению с лабораторными методами.

Рекомендации по практическому применению

Для обеспечения эффективного использования переносных твердомеров в соответствии с ГОСТ 22761-77 рекомендуется придерживаться следующих рекомендаций:

Для менеджеров по закупкам:

• При оформлении заказов необходимо указывать требование о соответствии приобретаемых твердомеров требованиям ГОСТ 22761-77.

• Важно требовать наличие паспорта на прибор и документов, подтверждающих его калибровку и проверку.

• Рекомендуется отдавать предпочтение моделям твердомеров с цифровыми дисплеями, что минимизирует риск ошибок при считывании показаний.

Для инженеров и специалистов по контролю качества:

• Перед каждым использованием твердомера необходимо проводить его калибровку с использованием эталонного образца.

• Поверхность испытуемого изделия должна быть тщательно очищена от загрязнений и окалины.

• Следует помнить, что результаты измерений, полученные с помощью переносных твердомеров, являются приблизительными и не могут заменить лабораторные методы при необходимости точного определения твердости.

Использование ГОСТ 22761-77 обеспечивает возможность оперативного и достаточно точного контроля твердости металлических изделий на производственных объектах. Это способствует повышению качества выпускаемой продукции и снижению риска возникновения дефектов, связанных с несоответствием материала требованиям нормативной документации.
