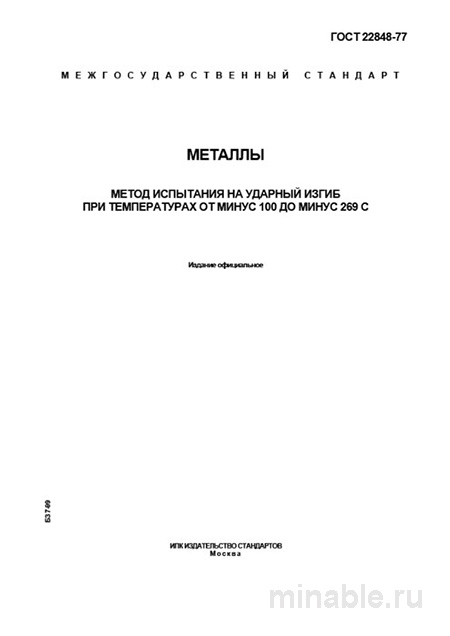

ГОСТ 22848-77: Комплексный разбор метода испытания на ударный изгиб металлов

Обзор ГОСТ 22848-77: Испытание металлов на ударную вязкость при экстремально низких температурах

В области машиностроения, особенно при разработке техники, функционирующей в условиях экстремально низких температур, критически важно обеспечить надежность используемых материалов. Одним из методов оценки устойчивости металлов к холоду является испытание на ударную вязкость при низких температурах. Государственный стандарт ГОСТ 22848-77 регламентирует проведение таких испытаний в диапазоне температур от -100 до -269 °C. Этот стандарт представляет собой не только набор технических требований, но и практический инструмент, позволяющий предотвратить разрушение конструкций вследствие хрупкости материалов.

Назначение стандарта

Основная цель ГОСТ 22848-77 заключается в определении способности образцов металла выдерживать ударные нагрузки при экстремально низких температурах. Данный стандарт имеет важное значение для:

• Конструкторов, осуществляющих выбор материалов для эксплуатации в условиях Крайнего Севера, космоса или других сред с низкими температурами.

• Технологов, разрабатывающих и проверяющих методы сварки для предотвращения хрупкости в зонах термического влияния.

• Специалистов по контролю качества, оценивающих прочностные характеристики металлов, поступающих на производство.

ГОСТ 22848-77 распространяется на черные и цветные металлы, обеспечивая их устойчивость к разрушению при воздействии низких температур.

Основные положения и методы испытаний

ГОСТ 22848-77 предусматривает строгое соблюдение всех этапов проведения испытаний, начиная с подготовки образцов и заканчивая интерпретацией результатов.

Подготовка образцов

Для проведения испытаний используются стандартные образцы Менаже, имеющие размеры 55 x 10 x 10 мм и U-образный надрез глубиной 2 мм и радиусом кривизны 1 мм. Важно, чтобы направление надреза было строго перпендикулярно направлению прокатки или штамповки металла. Это обусловлено тем, что механические свойства металла могут значительно различаться в зависимости от направления деформации. Образцы, вырезанные без указания направления, не допускаются к испытаниям, так как их результаты не могут считаться достоверными.

Проведение испытаний

Метод испытаний включает в себя быстрое охлаждение образца до заданной температуры с использованием жидкого азота, азотного пара или смеси спирта с сухим льдом. После достижения необходимой температуры образец быстро переносится на специальную наковальню, где подвергается ударному разрушению в течение 5 секунд. При этом важно обеспечить равномерное распределение температуры по всему объему образца. Для обеспечения точности измерений проводится регулярная проверка работоспособности оборудования для контроля температуры.

Оценка результатов

На основании результатов испытаний формируются технические условия на поставку металлов для эксплуатации в условиях низких температур. При приемке партии материалов необходимо требовать от поставщика следующие документы:

• Марка металла и номер плавки.

• Температура, при которой проводились испытания.

• Результаты испытаний для каждого из минимум трех образцов, а также среднее значение.

• Схема надреза на образце.

• Тип и сертификат оборудования, использованного для проведения испытаний.

Одним из возможных дефектов является использование стали, не предназначенной для эксплуатации в условиях холода. Например, сталь марки 09Г2С, предназначенная для применения при низких температурах, демонстрирует хорошие показатели при температуре -70 °C, в то время как обычная сталь марки Ст3сп в таких условиях может разрушиться. После проведения испытаний также проводится анализ излома образца: волокнистая структура свидетельствует о вязком разрушении, в то время как блестящий и гладкий излом указывает на хрупкость материала.

Сравнительный анализ с другими стандартами

Следует отличать ГОСТ 22848-77 от других стандартов, регламентирующих испытания металлов. Основное различие заключается в диапазоне температур испытаний.

/ Параметр / ГОСТ 22848-77 / ГОСТ 9454-78 / /---------------------------------------------/-----------------------------------------------------------------------------------------------/---------------------------------------------------------------------------------------/ / Назначение / Оценка ударной вязкости металлов при экстремально низких температурах (-100…-269 °C) / Комплексная оценка ударной вязкости при различных температурах (-196…+100 °C) / / Типы образцов / Только образцы Менаже с U-образным надрезом / Образцы Менаже, Шарпи (с V-образным надрезом), Т-образный (с трещиной) / / Акцент / Определение ударной вязкости при конкретной низкой температуре / Построение температурно-зависимого графика ударной вязкости / / Требования к точности / Очень высокие, обусловленные узким диапазоном температур / Высокие, однако более широкий диапазон температур допускает небольшие погрешности /

Рекомендации для инженеров и технологов

На основании опыта работы с данным стандартом можно выделить следующие рекомендации:

1. Требовать полную документацию. Помимо значения ударной вязкости, необходимо запрашивать полные отчеты, включающие информацию о температуре испытаний, типе образца и результатах для каждого образца. Это позволит оценить возможные отклонения в результатах.

2. Контролировать направление вырезки образцов. Образцы должны быть вырезаны перпендикулярно направлению прокатки или штамповки металла для обеспечения точности результатов.

3. Обращать внимание на температурный переход. Помимо оценки ударной вязкости при одной температуре, целесообразно строить температурно-зависимый график для определения области хрупкости материала.

4. Проводить выборочный контроль. Даже при наличии сертификатов качества рекомендуется проводить выборочные испытания в собственной лаборатории или у сторонних организаций для обеспечения надежности продукции.

Соблюдение вышеуказанных рекомендаций позволяет существенно повысить надежность изделий, эксплуатируемых в условиях низких температур, и предотвратить проблемы, связанные с хрупкостью материалов.
