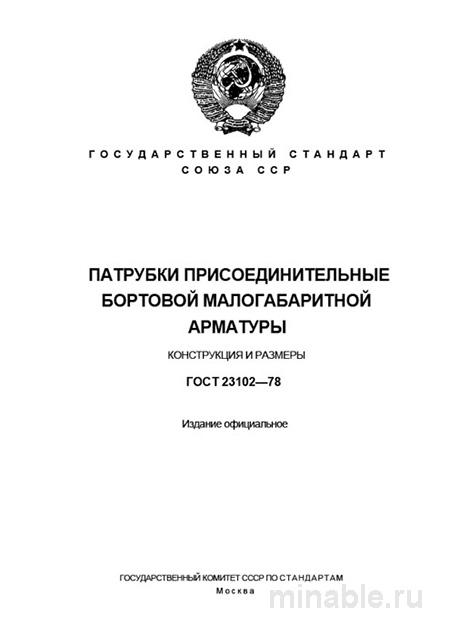

Обзор ГОСТ 23102-78: Применение в современном машиностроении
В машиностроении надежность системы зачастую определяется надежностью ее наиболее уязвимого элемента. В пневматических и гидравлических системах малых машин, таких как тракторы или погрузчики, часто такими уязвимыми элементами являются соединительные компоненты. ГОСТ 23102-78 представляет собой важный нормативный документ, регулирующий производство данных деталей. Несмотря на то, что стандарт был разработан в 1978 году, он сохраняет свою актуальность благодаря высоким техническим характеристикам и оптимальным решениям. В данном обзоре будет проведен анализ данного стандарта с практической точки зрения.
Назначение стандарта
ГОСТ 23102-78 регулирует производство соединительных деталей, используемых в малых системах управления различной техникой, включая сельскохозяйственные и строительные машины, компрессоры и автоматические системы. Эти детали предназначены для обеспечения надежного соединения гибких трубопроводов высокого давления с жесткими элементами системы, такими как насосы, клапаны и цилиндры.
Одной из ключевых особенностей данного стандарта является его направленность на применение в малой технике. Это предполагает оптимизацию размеров и формы деталей для их эффективной установки в ограниченном пространстве без ущерба для функциональности.
Основные требования и конструктивные особенности
Стандарт устанавливает строгие технические требования к конструкции, размерам и материалам соединительных деталей для обеспечения герметичности и устойчивости к вибрационным нагрузкам.
Конструкция и геометрия
Детали, соответствующие ГОСТ 23102-78, состоят из двух основных компонентов:
-
Хвостовик — элемент, предназначенный для вкручивания в корпус устройства. Хвостовик, как правило, имеет резьбу, например, М12х1,5 или М16х1,5. Использование мелкой резьбы обеспечивает более плотное прилегание и надежную фиксацию детали.
-
Штуцер — элемент, на который надевается гибкий трубопровод. ГОСТ 23102-78 строго регламентирует угол штуцера (15° ± 30') и его диаметр. Такое конструктивное решение способствует равномерному сжатию шланга и предотвращает его повреждение при резких изменениях давления.
Следует отметить, что на чертежах часто не указывается необходимость наличия шероховатой поверхности у штуцера. Однако на практике шероховатость играет важную роль, создавая эффект микролабиринта, который предотвращает самопроизвольное проворачивание и соскальзывание шланга при вибрационных нагрузках. Отсутствие необходимой шероховатости может привести к серьезным эксплуатационным проблемам.
Материалы
Для производства соединительных деталей используются углеродистые (например, сталь 20 и сталь 35) и легированные (например, сталь 40Х) стали. Выбор конкретного материала зависит от условий эксплуатации системы:
-
Сталь 20: Применяется в системах со средними значениями давления.
-
Сталь 35 и сталь 40Х: Используются в системах с повышенными давлениями и вибрационными нагрузками. Легированная сталь 40Х часто подвергается термической обработке для повышения прочности и износостойкости.
На практике часто встречаются случаи, когда заказчики выбирают более дешевые варианты из стали 20 для систем, подверженных высоким вибрациям. Это приводит к ускоренному износу резьбовых соединений и выходу из строя системы, что требует значительных затрат на ремонт.
Методы контроля качества
Контроль качества соединительных деталей является критически важным этапом производственного процесса. Оценка качества не должна ограничиваться только измерением геометрических параметров.
Основные этапы контроля:
-
Визуальный осмотр: Проверка на наличие трещин, коррозионных повреждений, заусенцев и других дефектов. Также осуществляется контроль четкости маркировки, включающей условный диаметр и марку стали.
-
Контроль геометрии штуцера: Помимо проверки диаметра, проводится измерение угла штуцера с использованием специализированных инструментов.
-
Оценка качества резьбы: Применение резьбомеров для проверки шага и профиля резьбы. Также проверяется легкость закручивания детали с эталонной гайкой. Затрудненная затяжка на 1-2 витка может свидетельствовать о браке.
-
Анализ шероховатости штуцера: Проверка на наличие равномерной шероховатости без задиров и сглаженных участков.
-
Испытания на прочность: В некоторых случаях проводится измерение твердости материала с использованием твердомеров.
На практике наиболее часто проверяется качество обработки штуцера и состояния резьбы. Наличие сколов, рисок или недоведенной резьбы может привести к протечкам и снижению герметичности системы.
Сравнение с другими стандартами
ГОСТ 23102-78 является одним из нескольких стандартов, регулирующих производство соединительных элементов. Его часто путают с ГОСТ 21856-78, что является некорректным, поскольку эти стандарты предназначены для различных типов соединений и условий эксплуатации.
/ Параметр / ГОСТ 23102-78 / ГОСТ 21856-78 / /-----------------------------------/---------------------------------------/---------------------------------------------/ / Назначение / Присоединение гибких шлангов с помощью хомута в малых системах. / Жесткое соединение труб с помощью конической резьбы. / / Тип резьбы / Мелкая метрическая / Коническая дюймовая (трубная) / / Способ уплотнения / Механическое сжатие шланга на штуцере / Уплотнение за счет сжатия резьбы / / Размеры / М12х1,5 – М18х1,5 / От 1/8" до 2" / / Применение / В малых системах с вибрациями / В стационарных трубопроводах, системах отопления /
Как видно из таблицы, данные стандарты предназначены для решения различных задач. Замена одного стандарта на другой может привести к нарушению герметичности и снижению надежности системы.
Практические рекомендации для технологов и специалистов по закупкам
При проектировании и заказе соединительных деталей рекомендуется:
-
Указывать полное обозначение детали, включая диаметр, материал и стандарт.
-
Для систем с повышенными нагрузками использовать детали из стали 40Х с термической обработкой.
-
Проводить тщательный визуальный и измерительный контроль качества деталей.
-
Использовать эталонные калибры для проверки геометрических параметров.
-
Обращать внимание на наличие дефектов, таких как сколы, задиры и недоведенная резьба.
-
При монтаже применять динамометрический ключ для обеспечения оптимальной затяжки соединений.
ГОСТ 23102-78 представляет собой надежный стандарт, обеспечивающий высокое качество соединительных деталей. Для его эффективного применения необходимо не только следовать техническим требованиям, но и учитывать особенности эксплуатации системы, а также проводить тщательный контроль качества на всех этапах производства и монтажа.
