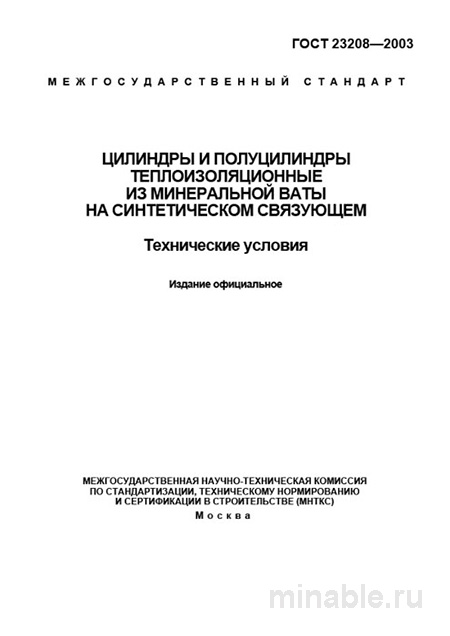

Обзор ГОСТ 23208-2003: Практическое руководство для производственного цеха
В промышленной сфере, где ошибки могут повлечь за собой значительные тепловые и влажностные потери, а также простои оборудования, строгое соблюдение нормативных документов является критически важным. ГОСТ 23208-2003 представляет собой один из таких документов, регламентирующих производство цилиндров и полуцилиндров из минеральной ваты, которые широко используются для тепловой изоляции трубопроводов, воздуховодов и различного оборудования. В данном обзоре мы рассмотрим данный стандарт в контексте его практического применения и важности для обеспечения качества и надежности теплоизоляционных материалов.
Сущность и назначение ГОСТ 23208-2003
Настоящий стандарт устанавливает требования к производству цилиндров и полуцилиндров из минеральной ваты, предназначенных для теплоизоляции трубопроводов, воздуховодов и различного оборудования. Основное преимущество данной формы изделий заключается в их способности обеспечивать более эффективное удержание тепла и упрощение процесса монтажа по сравнению с другими типами изоляционных материалов, такими как маты. Неправильное использование материалов, не соответствующих данному стандарту, может привести к дополнительным затратам на установку, снижению качества изоляции и потенциальным рискам для эксплуатации оборудования.
Основные требования к продукции
ГОСТ 23208-2003 детально регламентирует параметры, которым должны соответствовать цилиндры из минеральной ваты.
Материалы и их состав
Цилиндры изготавливаются из минеральной ваты, которая представляет собой материал, получаемый из горных пород. Процесс производства включает склеивание волокон специальными связующими веществами. Важно, чтобы материал не содержал трещин, сколов и следов влаги, что может негативно сказаться на его эксплуатационных характеристиках и способности удерживать тепло.
Геометрические параметры
Стандарт устанавливает следующие размеры цилиндров:
-
Внутренний диаметр: от 18 до 142 мм;
-
Длина: от 600 до 1200 мм;
-
Толщина: от 20 до 200 мм.
Допуски на геометрические параметры имеют важное значение для обеспечения правильной установки. Например, отклонение внутреннего диаметра не должно превышать 3 мм для изделий диаметром до 200 мм и 5 мм для изделий большего диаметра.
Технические характеристики
Основные параметры, определяющие качество цилиндров:
-
Плотность: от 80 до 130 кг/м³. Более высокая плотность обеспечивает лучшую устойчивость формы, но увеличивает стоимость материала.
-
Теплопроводность: не более 0,044–0,051 Вт/(м·К). Данный показатель характеризует способность материала удерживать тепло.
-
Сжимаемость: не более 30%. Это означает, что материал должен сохранять свою форму при механических нагрузках.
-
Содержание органических веществ: не более 4,5%. Превышение данного показателя может привести к выделению токсичных веществ при нагревании и снижению механической прочности материала.
-
Прочность на сжатие: не менее 7,5 кПа. Этот параметр гарантирует устойчивость материала к механическим воздействиям при монтаже и эксплуатации.
Методы контроля качества
При приемке продукции необходимо провести ряд проверок, включающих:
-
Внешний осмотр: Проверка на наличие дефектов поверхности, таких как трещины, сколы или следы влаги.
-
Измерение геометрических параметров: Проверка соответствия диаметра, толщины и длины цилиндров требованиям стандарта.
-
Испытание на прочность: Оценка устойчивости материала к механическим воздействиям путем испытания на расслоение.
-
Проверка маркировки: Убедиться в наличии полной информации о производителе, дате выпуска, номере партии и основных технических характеристиках на упаковке.
Сравнительный анализ с другими материалами
Основное различие между цилиндрами и другими типами изоляционных материалов, такими как маты, заключается в их назначении и форме. Цилиндры предназначены для изоляции трубопроводов и криволинейных поверхностей, тогда как маты используются для теплоизоляции плоских и криволинейных поверхностей большого радиуса, таких как резервуары, стены и оборудование.
/ Характеристика / ГОСТ 23208-2003 (Цилиндры) / ГОСТ 9573-2012 (Плиты, маты) / /----------------------------------------/-------------------------------------------------------------------------------/----------------------------------------------------------------------------------------/ / Основное назначение / Теплоизоляция трубопроводов и криволинейных поверхностей / Теплоизоляция плоских и криволинейных поверхностей большого радиуса / / Форма и геометрия / Жестко регламентированные цилиндры и полуцилиндры / Плиты (прямоугольные), маты (рулонные), фасонные изделия (по согласованию) / / Допуски по толщине / Жестче: от +3/-2 мм до ±4 мм / Мягче: от +5/-1 мм до +7/-2 мм в зависимости от типа / / Предел прочности на расслоение / Не менее 7,5 кПа (жесткое требование для монтажа) / Не нормируется для большинства марок матов / / Сжимаемость / Не более 30% / Не нормируется для матов, для плит — до 50% /
Рекомендации для технологов и потребителей
-
Для технологов: При проектировании систем теплоизоляции необходимо учитывать зазор между трубой и цилиндром в размере 1-2 мм для компенсации теплового расширения материала. Также рекомендуется запрашивать у производителя реальные данные о теплопроводности продукции.
-
Для потребителей: При выборе цилиндров следует избегать материалов с низкой плотностью, так как это может негативно сказаться на их эксплуатационных характеристиках. Оптимальная плотность составляет 100-120 кг/м³. Важно также обращать внимание на наличие протоколов испытаний и соответствие размеров заявленным требованиям.
-
Общее заключение: Качественные цилиндры из минеральной ваты, соответствующие требованиям ГОСТ 23208-2003, являются надежным и эффективным решением для тепловой изоляции. Соблюдение данного стандарта позволяет обеспечить долговечность и надежность теплоизоляционных систем.
