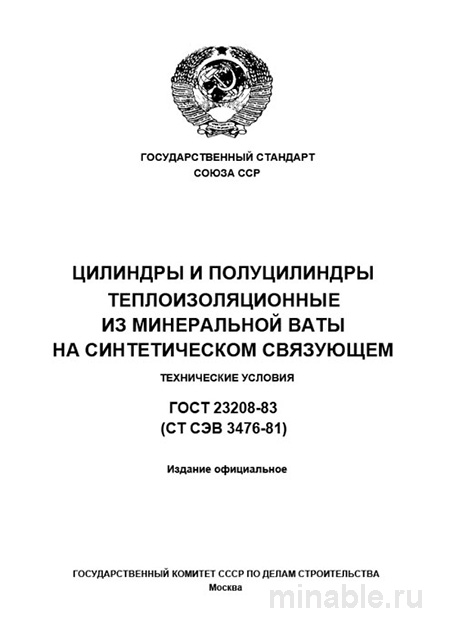

ГОСТ 23208-83: Комплексный разбор теплоизоляционных цилиндров и полуцилиндров из минеральной ваты

Обзор ГОСТ 23208-83: Практический взгляд из производственного цеха

ГОСТ 23208-83 является важным нормативным документом, который широко применяется в сфере теплоизоляции промышленного оборудования и трубопроводных систем. В отличие от общих технических условий, данный стандарт регламентирует конкретные виды продукции — готовые фасонные изделия из минеральной ваты, предназначенные для изоляции сложных поверхностей. Использование подобных изделий часто является оптимальным техническим решением, так как позволяет снизить расход материалов и трудозатраты.

Назначение стандарта и области его применения

Стандарт устанавливает требования к цилиндрическим и полуцилиндрическим теплоизоляционным изделиям, которые используются для изоляции трубопроводов, воздуховодов и промышленного оборудования с рабочей температурой в диапазоне от -180°C до +600°C. Продукция поставляется в готовом к монтажу виде и имеет внутренний диаметр, соответствующий наружному диаметру изолируемого объекта. Это позволяет минимизировать тепловые зазоры и минимизировать теплопотери.

Нередко заказчики пытаются заменить фасонные изделия на рулонные материалы, полагая, что это более экономически выгодно. Однако практика показывает, что такой подход приводит к увеличению трудоёмкости монтажных работ и снижению эффективности теплоизоляционного слоя.

Основные технические требования к продукции

Стандарт содержит детальные требования к характеристикам продукции.

Материалы изготовления

Изделия производятся из минеральной ваты с применением синтетического связующего, в основном фенолформальдегидного типа. Минеральная вата должна соответствовать требованиям ГОСТ 464, что подтверждает её качество. Структура изделий должна быть однородной, без дефектов и посторонних включений. В некоторых случаях наружная поверхность может быть дополнительно покрыта стеклохолстом, алюминиевой фольгой или сетчатым материалом в соответствии с техническими условиями заказчика.

Геометрические параметры и плотность

Внутренний диаметр цилиндров должен точно соответствовать наружному диаметру труб, указанному в стандартах ГОСТ 3262, 8732, 10704 и других. Допустимые отклонения по диаметру строго регламентированы: для изделий плотностью до 100 кг/м³ допустимое отклонение составляет ±3 мм, а для изделий плотностью свыше 100 кг/м³ — ±2 мм. Длина изделий варьируется от 600 до 1000 мм.

Плотность материала оказывает значительное влияние на его эксплуатационные характеристики. Стандарт предусматривает три марки изделий по плотности: 75 кг/м³, 100 кг/м³ и 125 кг/м³. Выбор марки зависит от условий эксплуатации, включая температурные режимы, механические нагрузки и вибрационные воздействия.

Теплотехнические и эксплуатационные характеристики

Основные параметры, подлежащие контролю:

• Коэффициент теплопроводности: не должен превышать 0,044 Вт/(м·К).

• Сжимаемость: не более 30% под воздействием нагрузки.

• Содержание посторонних примесей: не более 5% по массе.

• Влажность: не более 1% по массе.

• Гигроскопичность: не более 6% по массе.

Следует отметить, что теплопроводность материала измеряется в сухом состоянии, однако на практике он всегда содержит некоторое количество влаги. Поэтому при проектировании систем теплоизоляции необходимо учитывать поправочные коэффициенты.

Методы контроля качества продукции

Проверка качества продукции является важным этапом производственного процесса. Стандарт содержит подробные инструкции по проведению контрольных мероприятий, однако опытные специалисты также обращают внимание на дополнительные факторы.

При приёмке партии продукции:

1. Ознакомиться с паспортом качества и сертификатом соответствия.

2. Провести выборочную проверку упаковки на наличие повреждений.

3. Измерить внутренний диаметр, толщину стенки и длину изделий.

4. Выполнить взвешивание для определения плотности.

5. Провести визуальный осмотр структуры материала на изломе.

Типичные дефекты продукции:

• Отклонения геометрических параметров: следствие нарушения технологических процессов.

• Неоднородность структуры: результат неправильной термообработки.

• Хрупкость: вызвана нарушением рецептуры связующего состава.

• Повышенная влажность: результат неправильного хранения.

Рекомендации для специалистов

Для обеспечения высокого качества теплоизоляционных работ и предотвращения ошибок рекомендуется учитывать следующие рекомендации:

1. При оформлении заказа указывать не только геометрические параметры изделия, но и марку по плотности, а также необходимость дополнительных покрытий (при их наличии).

2. При приёмке продукции:

   • Проверить наличие сопроводительной документации.

   • Провести выборочную проверку упаковки.

   • Измерить геометрические параметры и определить плотность.

   • Визуально оценить структуру материала на изломе.

3. Обратить внимание на возможные дефекты, такие как отклонения геометрических параметров, неоднородность структуры, повышенная хрупкость и влажность.

Применение ГОСТ 23208-83 позволяет повысить качество теплоизоляционных работ, минимизировать риски возникновения дефектов и обеспечить бесперебойную эксплуатацию оборудования.
