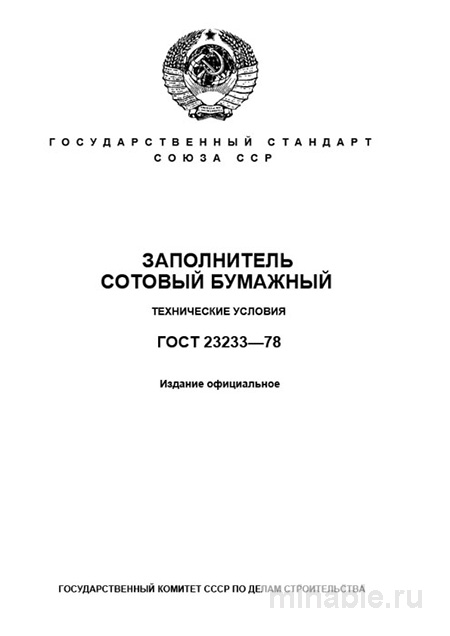

ГОСТ 23233-78: Заполнитель сотовый бумажный – Полный разбор

Обзор ГОСТ 23233-78: важный стандарт для ответственных конструкций

В современном машиностроении, особенно в аэрокосмической и судостроительной отраслях, ключевым требованием является использование материалов, сочетающих высокую прочность и низкую массу. Одним из таких материалов является сотовый заполнитель, который применяется для создания легких, но прочных конструктивных элементов. ГОСТ 23233-78 регламентирует технические требования к производству данного материала, обеспечивая его соответствие стандартам качества и надежности.

Назначение и область применения

Сотовый заполнитель представляет собой многослойную структуру, состоящую из бумаги, пропитанной смолами. Этот материал используется для изготовления легких и прочных трехслойных панелей, которые находят применение в различных областях:

• В авиационной и ракетной технике для обшивки и перегородок.

• В радиоэлектронной аппаратуре для повышения жесткости и защиты от электромагнитных помех.

• В судостроении для обеспечения прочности и плавучести корпуса.

• В высокоточных приборах и оборудовании для гашения вибрационных нагрузок.

Следует отметить, что сотовый заполнитель не используется в чистом виде. Для придания ему необходимых эксплуатационных характеристик он подвергается пропитке смолами и последующей обработке в специализированном оборудовании.

Основные технические требования

ГОСТ 23233-78 детально описывает требования к основным компонентам сотового заполнителя, включая бумагу и смолы, а также к его размерам и структуре.

Материалы

Бумага для изготовления сотового заполнителя должна соответствовать определенным спецификациям. В качестве исходного материала используются целлюлозные волокна, полученные из хлопка или стекла. Пропитка осуществляется синтетическими смолами, такими как эпоксидные смолы марок СФ-342А и СФ-342Б, что обеспечивает высокую прочность и долговечность материала.

Размеры и структура

Сотовый заполнитель имеет ячеистую структуру с шестигранными ячейками. Диаметр ячеек варьируется от 2,5 до 18 мм, а высота блока может достигать 300 мм. Эти параметры строго регламентируются для обеспечения равномерности и прочности готовых панелей.

Физико-механические свойства

Основные эксплуатационные характеристики сотового заполнителя включают:

• Плотность: от 30 до 80 кг/м³.

• Прочность: способность выдерживать механические нагрузки как вдоль, так и поперек направления гофра.

• Гибкость: сохранение целостности структуры при деформациях.

• Содержание летучих веществ: не более 7%, что предотвращает чрезмерную пористость и потерю прочности.

Контроль качества

Контроль качества сотового заполнителя осуществляется на всех этапах производства и при приемке готовой продукции. В процессе проверки оцениваются следующие параметры:

• Внешний вид: отсутствие дефектов, таких как трещины, вмятины или загрязнения.

• Геометрические параметры: соответствие размеров ячеек и высоты блока установленным нормам.

• Плотность: измерение массы образцов для определения соответствия заданным значениям.

• Механическая прочность: проведение испытаний на разрыв и изгиб для оценки эксплуатационных характеристик.

Сравнение с альтернативными материалами

Для обеспечения оптимальных характеристик конструкций используются различные материалы, включая алюминиевые и стеклотканевые заполнители. Сравнительный анализ позволяет определить преимущества и недостатки каждого типа:

/ Параметр / ГОСТ 23233-78 (Бумажный) / ГОСТ 22950-78 (Алюминиевый) / Стеклотканевый заполнитель / /-------------------------/-----------------------------------------/---------------------------------------------/---------------------------------------------/ / Основное назначение / Силовые конструкции, виброизоляция / Сверхлегкие конструкции, теплоизоляция / Конструкции с высокой стойкостью к влаге / / Плотность, кг/м³ / 30-80 / 20-150 (в зависимости от сплава) / 50-120 / / Температура применения, °C / До 150-200 / До 350 (для алюминиевых сплавов) / До 180-250 / / Преимущества / Оптимальное соотношение прочности и массы / Высокая прочность, термостойкость / Химическая стойкость, защита от влаги / / Недостатки / Гигроскопичность, ограниченная термостойкость/ Высокая стоимость, сложность переработки / Более высокая стоимость по сравнению с бумажным /

Рекомендации для специалистов

При работе с сотовым заполнителем, изготовленным в соответствии с ГОСТ 23233-78, рекомендуется учитывать следующие аспекты:

1. Документация: При получении материала необходимо требовать паспорт качества и протоколы испытаний, подтверждающие соответствие продукции установленным стандартам.

2. Условия хранения: Сотовый заполнитель следует хранить в сухом и герметичном помещении для предотвращения впитывания влаги.

3. Контроль качества: Регулярно проводить проверку плотности и геометрических параметров материала.

4. Взаимодействие с производителем: Уточнять используемые смолы и режимы сушки для обеспечения однородности и качества продукции.

5. Совместимость материалов: Убедиться в совместимости сотового заполнителя с применяемыми клеями и пленками.

ГОСТ 23233-78 является важным нормативным документом, регламентирующим производство сотового заполнителя. Его соблюдение обеспечивает высокое качество и надежность конструкций, что особенно важно в таких отраслях, как авиастроение, ракетная техника и судостроение.
