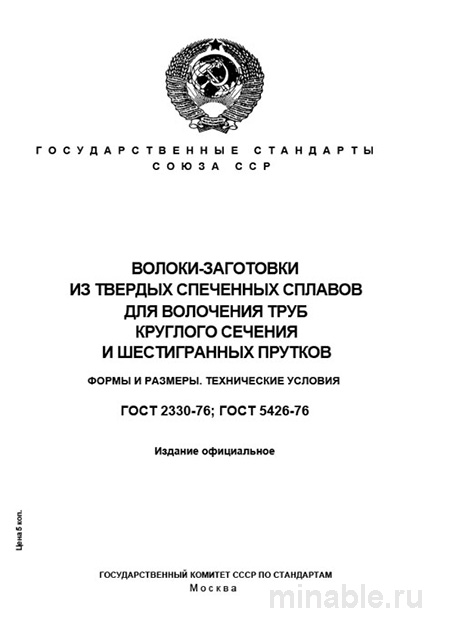

Обзор ГОСТ 233-76: Заготовки для волочения труб
В области машиностроения, особенно в производстве труб, крайне важно, чтобы все используемые инструменты и материалы соответствовали высоким стандартам качества и точности. Одним из ключевых элементов этого процесса являются заготовки для волочения труб. Стандарт ГОСТ 233-76 регламентирует требования к производству и поставке данных заготовок. Несмотря на то, что стандарт был разработан достаточно давно, он продолжает активно применяться на многих предприятиях. Данный обзор предназначен для специалистов в области инженерии и технологии, чтобы они могли глубже понять сущность стандарта и особенности его применения.
Назначение и область применения ГОСТ 233-76
ГОСТ 233-76 регулирует производство и поставку заготовок для волочения труб. Эти заготовки представляют собой полуфабрикаты, предназначенные для изготовления инструментов, используемых в процессе волочения труб. Они применяются для производства труб из стали, цветных металлов и их сплавов. Основное отличие заготовки от готового инструмента заключается в том, что она не имеет точных размеров и не готова к непосредственному использованию. Заготовка представляет собой керамическое изделие определенной формы, которое требует последующей доработки на предприятии.
Важно отметить, что данный стандарт не распространяется на готовые инструменты. Если приобретаются заготовки по ГОСТ 233-76, это подразумевает наличие на предприятии собственного производства, где они будут подвергаться дополнительной обработке, включая шлифовку, доводку до необходимых размеров и полировку.
Характеристики заготовок
Материалы и твердость
Заготовки изготавливаются из твердых сплавов, которые делятся на два основных типа:
-
Вольфрамо-кобальтовые сплавы (например, ВК6, ВК8), которые подходят для большинства видов стали.
-
Мелкозернистые вольфрамо-кобальтовые сплавы (например, ВК6-М), предназначенные для производства труб с тонкими стенками и высокой степенью гладкости поверхности.
Твердость заготовки должна соответствовать требованиям, указанным в заказе. Проверка твердости осуществляется с использованием твердомера Роквелла. Для сплава ВК6 минимальная твердость составляет 88,5 единиц по шкале Роквелла. Этот параметр является важным, так как от него зависит долговечность инструмента и его эксплуатационные характеристики.
Конструкция и размеры
Заготовки могут иметь две основные конструкции:
-
С одной рабочей частью.
-
С двумя рабочими частями, что позволяет использовать их с обеих сторон.
Диаметры заготовок варьируются от 25 до 120 мм. Изготовление заготовок осуществляется с высокой степенью точности, что позволяет легко их дорабатывать до необходимых размеров и формы.
При заказе заготовок часто не указывается конкретный тип конструкции. В целях экономии рекомендуется заказывать заготовки с двумя рабочими частями, так как они имеют более длительный срок службы. После износа одной стороны такую заготовку можно перевернуть и использовать вторую рабочую часть.
Контроль качества заготовок
При поступлении заготовок на предприятие проводится их тщательная проверка. Основные этапы контроля включают:
-
Визуальный осмотр под лупой для выявления возможных дефектов, таких как трещины, сколы, поры и другие повреждения.
-
Измерение твердости нескольких заготовок с использованием твердомера Роквелла для подтверждения соответствия требованиям стандарта.
-
Контроль геометрических параметров заготовок с помощью штангенциркуля или микрометра для обеспечения их точности и соответствия заданным размерам.
ГОСТ 233-76 допускает наличие незначительных дефектов, однако их обнаружение требует определенного опыта и квалификации. Поэтому проверка должна проводиться специалистами, хорошо знакомыми с особенностями данного стандарта.
Сравнение ГОСТ 233-76 с другими стандартами
ГОСТ 233-76 является одним из стандартов, регулирующих заготовки для волочения, но он имеет свои особенности по сравнению с другими нормативными документами:
/ Параметр / ГОСТ 233-76 (Заготовки) / ГОСТ 28527-90 (Готовые волоки) / ГОСТ 25490-90 (Заготовки общего назначения) / /----------------------------/------------------------/------------------------------/--------------------------------------------/ / Основное назначение / Для изготовления чистового инструмента для волочения труб / Готовый инструмент для волочения труб / Для изготовления инструмента для волочения прутка, проволоки, профилей / / Конструкция / Тело вращения с черновым отверстием / Тело вращения с готовым каналом сложной геометрии / Тело вращения с черновым отверстием / / Материалы / Только твердые сплавы ВК, ВК-М / Твердые сплавы, сталь, алмазные композиты / Твердые сплавы групп ВК, ТК / / Допуски на геометрию / Жесткие допуски / Сверхжесткие допуски / Стандартные допуски / / Конечный пользователь / Инструментальный цех / Волочильный стан / Инструментальное производство /
Из таблицы видно, что ГОСТ 233-76 ориентирован на трубное производство и предъявляет более строгие требования к точности и геометрии заготовок по сравнению с заготовками общего назначения.
Рекомендации по выбору и использованию заготовок
При заказе
При оформлении заказа на заготовки необходимо указать следующую информацию:
-
Номер чертежа по ГОСТ 233-76 (например, «Волока 40х30х10 ГОСТ 233-76»).
-
Марку сплава (например, ВК6, ВК8).
-
Тип исполнения (1 или 2).
Также рекомендуется запросить у поставщика паспорт или сертификат с результатами проверки твердости и отсутствия внутренних дефектов.
При приемке
На контрольно-измерительном пункте следует иметь эталон качественной заготовки для быстрого сравнения с поступающими изделиями. Важно проверять твердость заготовок, так как отклонения от нормы могут привести к поломке инструмента и дефектам продукции. Также необходимо контролировать геометрическую точность заготовок, особенно совпадение осей, чтобы избежать неправильной работы инструмента.
В работе
Заготовки являются полуфабрикатами, и качество готового инструмента зависит не только от их характеристик, но и от качества последующей обработки на предприятии. Рекомендуется хранить заготовки в отдельных ячейках, чтобы предотвратить их повреждение.
Заключение
ГОСТ 233-76 представляет собой важный нормативный документ, регулирующий производство и поставку заготовок для волочения труб. Соблюдение требований данного стандарта позволяет обеспечить высокое качество инструмента и продукции, а также оптимизировать производственные процессы.
